Vision I/O Modülleri

Name: Unitronics Vision I/O Modülleri
Brand: Unitronics

Vision serisi kontrolörlerin giriş/çıkış kapasitesini büyüten IO-… genişleme modülleri, EX-… adaptörleri ve V200-18 Snap-in I/O modülleri. Dijital, analog, sıcaklık ve ağırlık (loadcell) ölçümü tek ailede.

Teklif İste I/O Modülleri kategorisine dön

Öne Çıkan Özellikler

Dijital, analog, sıcaklık (PT / NI / termokupl) ve ağırlık (loadcell / strain gauge) ölçüm modülleri
EX-A2X yerel genişleme adaptörü ile tek PLC'ye 8 modüle kadar bağlantı, galvanik izolasyon
EX-RC1 ile CANbus üzerinden uzak I/O: tek PLC'ye birden fazla adaptör, her adaptöre 8 modüle kadar
V560, V570, V700, V1040 ve V1210 panellerinin arkasına doğrudan takılan Snap-in I/O modülleri
V560–V1210 modellerinde 1.000 I/O'ya, V350 ve V430'da 512 I/O'ya, V130'da 256 I/O'ya kadar genişleme
EX-RC1 adaptörü Samba, Vision ve UniStream serileri tarafından desteklenir

I/O Genişleme Modülleri

Vision serisi için IO-… / EX-… genişleme modülleri

Model	Tip	Dijital Giriş	HSC	Analog Giriş	Sıcaklık Ölçümü	Ağırlık Ölçümü	Transistör Çıkış	PWM / HSO	Röle Çıkış	Analog Çıkış	Çalışma Gerilimi
IO-DI8-TO8	Dijital	8, pnp / npn	1; 5 kHz, 16 bit	–	–	–	8, pnp	–	–	–	24 V DC
IO-DI8-RO4	Dijital	8, pnp / npn	1; 5 kHz, 16 bit	–	–	–	–	–	4	–	24 V DC
IO-DI8-RO8	Dijital	8, pnp / npn	1; 5 kHz, 16 bit	–	–	–	–	–	8	–	24 V DC
EX90-DI8-RO8	Dijital	8, pnp / npn	1; 5 kHz, 16 bit	–	–	–	–	–	8	–	24 V DC
IO-DI16	Dijital	16, pnp / npn	1; 5 kHz, 16 bit	–	–	–	–	–	–	–	24 V DC
IO-TO16	Dijital	–	–	–	–	–	16, pnp	–	–	–	24 V DC
IO-RO8	Dijital	–	–	–	–	–	–	–	8	–	24 V DC
IO-RO16	Dijital	–	–	–	–	–	–	–	16	–	24 V DC
IO-DI8ACH	Dijital	8, AC	–	–	–	–	–	–	–	–	110 / 220 V
IO-AI4-AO2	Analog	–	–	4; 0-10 V, 0-20 mA / 4-20 mA, 12 bit	–	–	–	–	–	2; ±10 V 12 bit + işaret, 0-20 mA, 4-20 mA 12 bit	24 V DC
IO-PT400	Sıcaklık	–	–	–	4; PT 100 / NI 100 / NI 120	–	–	–	–	–	Geçerli değil

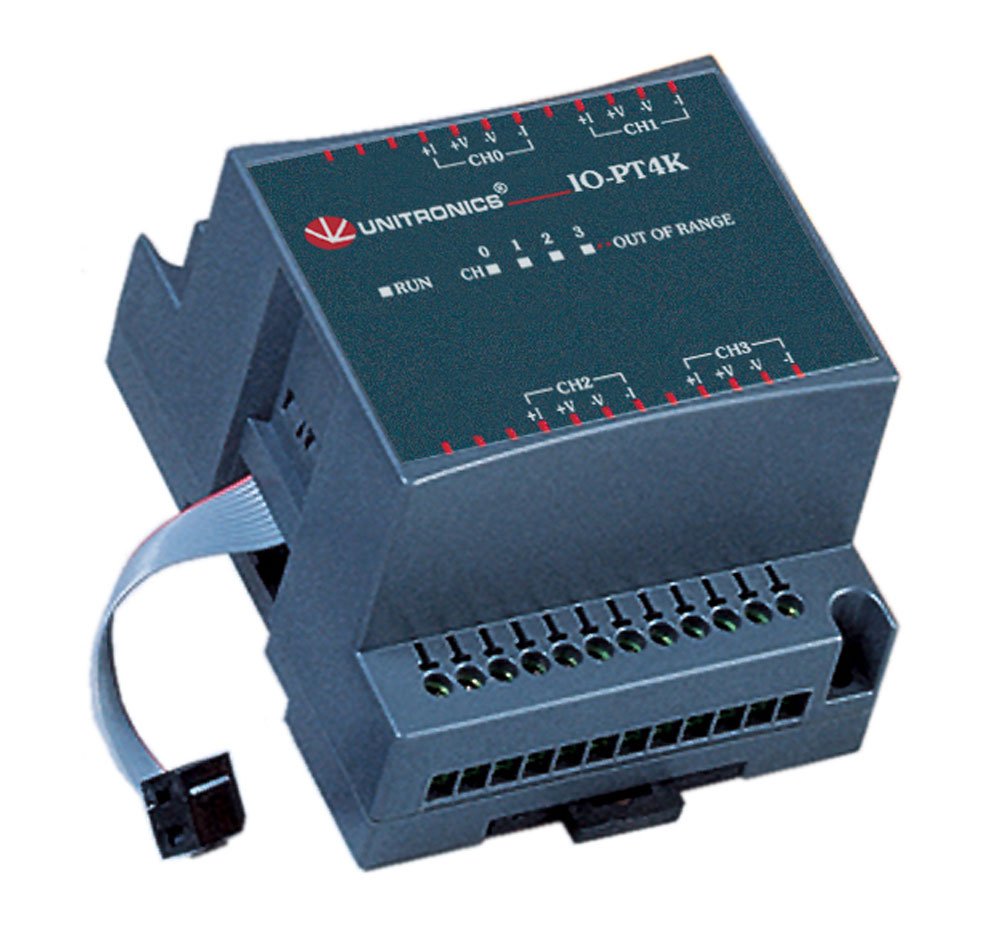

IO-PT4K	Sıcaklık	–	–	–	4; PT 1000 / NI 1000	–	–	–	–	–	Geçerli değil
IO-AO6X	Analog	–	–	–	–	–	–	–	–	6 (izoleli); 0-10 V, 0-20 mA, 4-20 mA, 12 bit	24 V DC
IO-LC1	Ağırlık	1, pnp	–	–	–	1; loadcell / strain gauge	2, pnp	–	–	–	24 V DC
IO-LC3	Ağırlık	1, pnp	–	–	–	3; loadcell / strain gauge	2, pnp	–	–	–	24 V DC
IO-ATC8	Analog / Sıcaklık	–	–	8; termokupl, 0-10 V, 0-20 mA, 4-20 mA, 14 bit	Analog giriş kanallarıyla ortak (termokupl)	–	–	–	–	–	Geçerli değil
IO-AI8	Analog	–	–	8; 0-10 V, 0-20 mA / 4-20 mA, 14 bit	–	–	–	–	–	–	Geçerli değil
IO-D16A3-RO16	Kombine	16, pnp / npn	2; 30 kHz, 32 bit	3; 0-20 mA, 4-20 mA, 10 bit	–	–	–	–	16	–	24 V DC
IO-D16A3-TO16	Kombine	16, pnp / npn	1; 30 kHz, 32 bit	3; 0-20 mA, 4-20 mA, 10 bit	–	–	15 pnp + 1 pnp / npn	1; pnp 0,5 kHz, npn 50 kHz	–	–	24 V DC

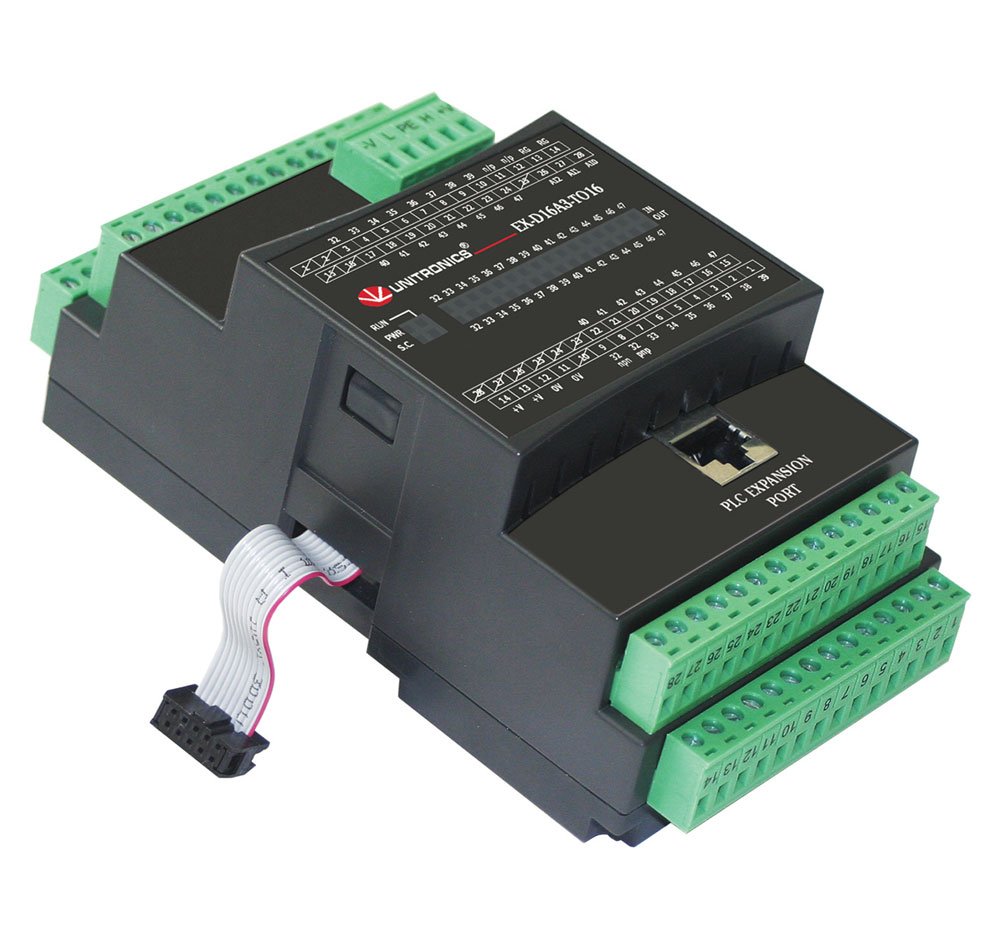

EX-D16A3-RO8	Kombine	16, pnp / npn	2; 30 kHz, 32 bit	3; 0-20 mA, 4-20 mA, 10 bit	–	–	–	–	8	–	24 V DC
EX-D16A3-TO16	Kombine	16, pnp / npn	1; 30 kHz, 32 bit	3; 0-20 mA, 4-20 mA, 10 bit	–	–	15 pnp + 1 pnp / npn	1; pnp 0,5 kHz, npn 50 kHz	–	–	24 V DC
EXF-RC15	Yüksek hızlı uzak I/O	9, pnp / npn	3; 200 kHz, 32 bit	–	–	–	4, npn	4 (3 PTO'ya kadar)	2	–	24 V DC

Dijital giriş sayılarına yüksek hızlı girişler (HSC), dijital çıkış sayılarına yüksek hızlı çıkışlar dahildir. IO-DI8-TO8, IO-DI8-RO4 ve IO-DI8-RO8'in 12 V DC sürümleri de mevcuttur. EX90-DI8-RO8 açık kasalıdır; PLC başına yalnızca bir adet, tek genişleme modülü olarak bağlanır ve genişleme adaptörü gerektirmez. EX-D16A3-RO8 ve EX-D16A3-TO16 yerel adaptör işlevi görür ve 7 I/O modülüne kadar destekler. EXF-RC15, Vision UniCAN ağında bir düğüm olarak çalışır, kontrolöre CANbus üzerinden bağlanır ve VisiLogic ile programlanır; normal I/O birimi gibi genişletilemez, yüksek hızlı girişleri HSC ya da enkoder (shaft-encoder) olarak ayarlanabilir.

I/O Genişleme Adaptörleri (EX-A2X / EX-RC1)

Model	Tip	Açıklama
EX-A2X	Yerel I/O modül adaptörü	Galvanik izolasyon. Tek PLC'ye 8 modüle kadar bağlanabilir. 12 / 24 V DC destekler.
EX-RC1	Uzak I/O modül adaptörü (CANbus)	Tek PLC'ye birden fazla adaptör, her adaptöre 8 modüle kadar bağlanabilir. 12 / 24 V DC destekler. Samba, Vision ve UniStream serileri tarafından desteklenir.

Desteklenen I/O ve I/O modülü sayısı modüle göre değişir.

Snap-in I/O Modülleri (V560 / V570 / V700 / V1040 / V1210)

Model	Dijital Giriş (izoleli)	HSC / Enkoder	Analog ve Sıcaklık Girişi	Transistör Çıkış (izoleli)	PWM / HSO	Röle Çıkış	Analog Çıkış	Çalışma Gerilimi
V200-18-E1B	16, pnp / npn	2; 10 kHz, 32 bit	3; 0-10 V, 0-20 mA, 4-20 mA, 10 bit	4, pnp / npn	2; pnp 0,5 kHz, npn 50 kHz	10	–	24 V DC
V200-18-E2B	16, pnp / npn	2; 10 kHz, 32 bit	2; 0-10 V, 0-20 mA, 4-20 mA, 10 bit	4, pnp / npn	2; pnp 0,5 kHz, npn 50 kHz	10	2; 0-10 V, 0-20 mA, 4-20 mA, 12 bit	24 V DC
V200-18-E3XB	18, pnp / npn	2; 10 kHz, 32 bit	4 (izoleli); termokupl, PT 100, 0-10 V, 0-20 mA, 4-20 mA, 14 bit	2, pnp / npn	2; pnp 0,5 kHz, npn 50 kHz	15	4 (izoleli); 0-10 V, 4-20 mA, 12 bit	24 V DC
V200-18-E4XB	18, pnp / npn	2; 10 kHz, 32 bit	4 (izoleli); termokupl, PT 100, 0-10 V, 0-20 mA, 4-20 mA, 14 bit	15 pnp + 2 npn / pnp	2; pnp 0,5 kHz, npn 50 kHz	–	4 (izoleli); 0-10 V, 4-20 mA, 12 bit	24 V DC
V200-18-E5B	18, pnp / npn	2; 10 kHz, 32 bit	3; 0-10 V, 0-20 mA, 4-20 mA, 10 bit	15 pnp + 2 npn / pnp	2; pnp 0,5 kHz, npn 50 kHz	–	–	24 V DC
V200-18-E6B	18, pnp / npn	2; 10 kHz, 32 bit	2; termokupl, PT 100, 0-10 V, 0-20 mA, 4-20 mA, 14 bit + 3; 0-10 V, 0-20 mA, 4-20 mA, 10 bit	2, pnp / npn	2; pnp 0,5 kHz, npn 50 kHz	15	2 (izoleli); 0-10 V, 4-20 mA, 12 bit	24 V DC
V200-18-E46B	18, pnp / npn	2; 10 kHz, 32 bit	6; 0-10 V, 0-20 mA, 4-20 mA, 14 bit + 3; 0-10 V, 0-20 mA, 4-20 mA, 10 bit	2, pnp / npn	2; pnp 0,5 kHz, npn 100 kHz	15	2 (izoleli); 0-10 V, 4-20 mA, 12 bit	24 V DC
V200-18-E62B	30, pnp / npn	2; 100 kHz, 32 bit	2; 0-10 V, 0-20 mA, 4-20 mA, 10 bit	28 pnp + 2 npn / pnp	2; pnp 0,5 kHz, npn 100 kHz	–	–	24 V DC

Snap-in modüller kontrolörün arkasına doğrudan takılır. Dijital giriş sayılarına yüksek hızlı girişler, dijital çıkış sayılarına yüksek hızlı çıkışlar dahildir. V200-18-E62B UL sertifikalı değildir.
