UniStream I/O Modülleri
Uni-I/O, UniStream serisinin yerel genişleme ailesidir: dijital, analog, sıcaklık ve kombine modüller, UAG genişleme adaptör kitleri ve Uni-COM haberleşme modülleri.
Öne Çıkan Özellikler

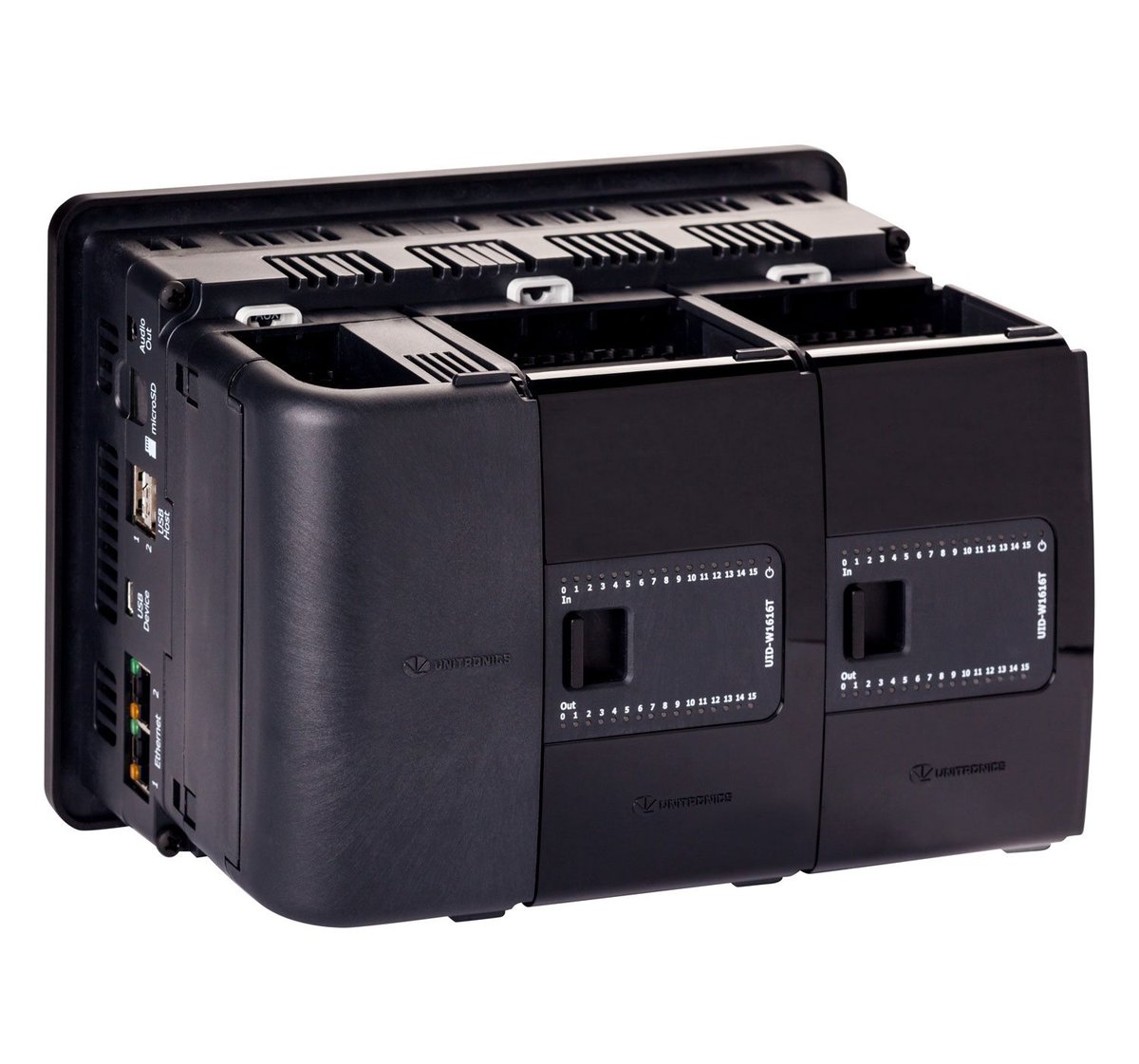

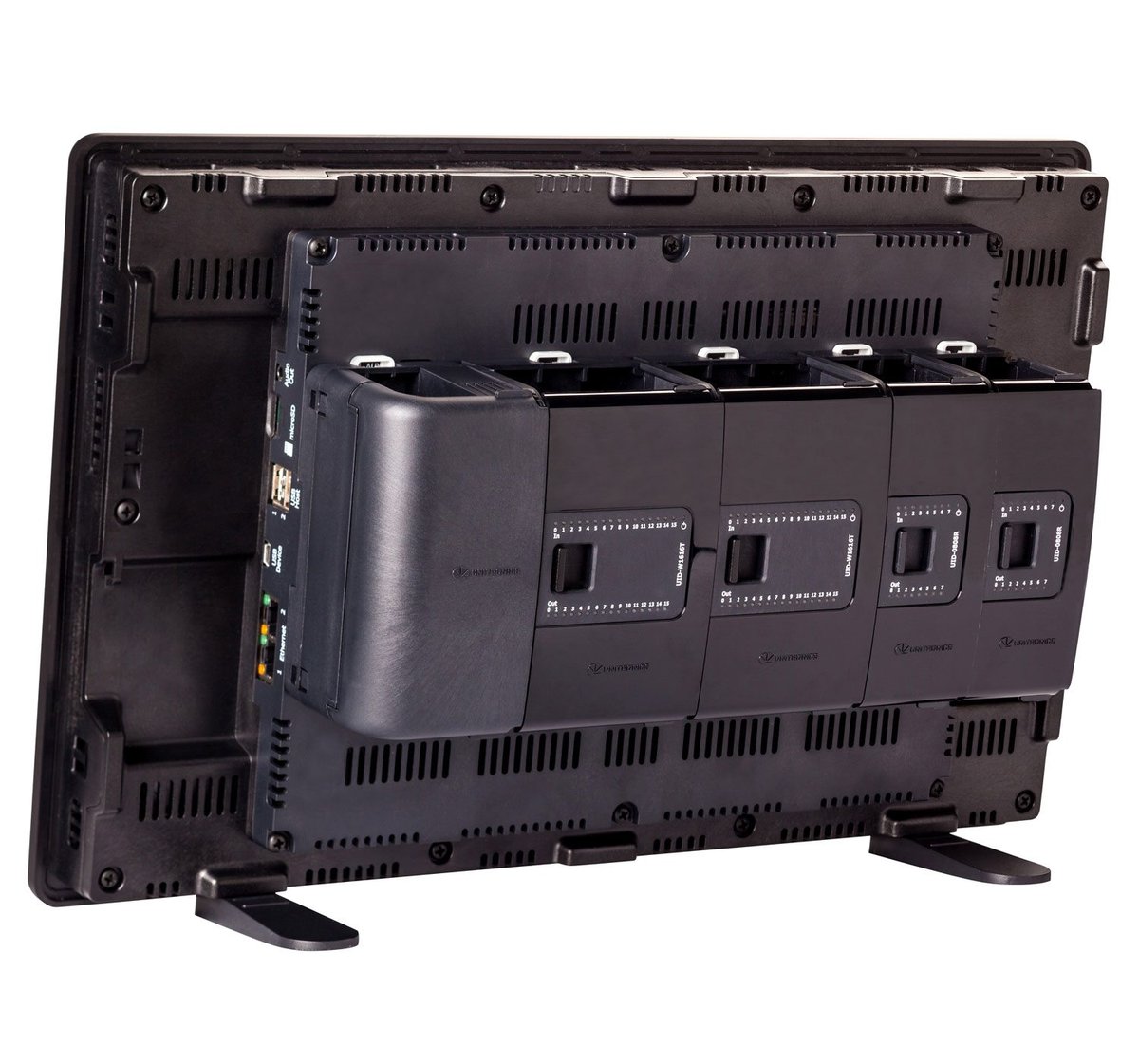

- UniStream Modular, Built-in ve UniStream PLC için geniş dijital, analog ve sıcaklık I/O seçeneği
- 2048 I/O'ya kadar genişleme
- Slim ve Wide gövde seçenekleri
- 250 kHz'e kadar yüksek hızlı giriş ve çıkışlar (UID-0808THS)
- HART haberleşmeli analog giriş modülü (UIA-0800NH)
- UAG yerel genişleme adaptör kitleri: 1,25 m ve 3 m kısa mesafe, 6–30 m uzun mesafe
- Uni-COM modülleri ile RS232, RS485, CANbus ve EtherCAT master portları
Uni-I/O Yerel Genişleme Modülleri
UniStream serisi için dijital, analog, sıcaklık ve kombine modüller
| Model | Tip | Gövde | Dijital Giriş (izoleli) | HSC / Enkoder | Analog Giriş | Sıcaklık Ölçümü | Transistör Çıkış (izoleli) | PWM / HSO | Röle Çıkış | Analog Çıkış |
|---|---|---|---|---|---|---|---|---|---|---|
| UID-1600 | Dijital | Slim | 16, sink / source | – | – | – | – | – | – | – |

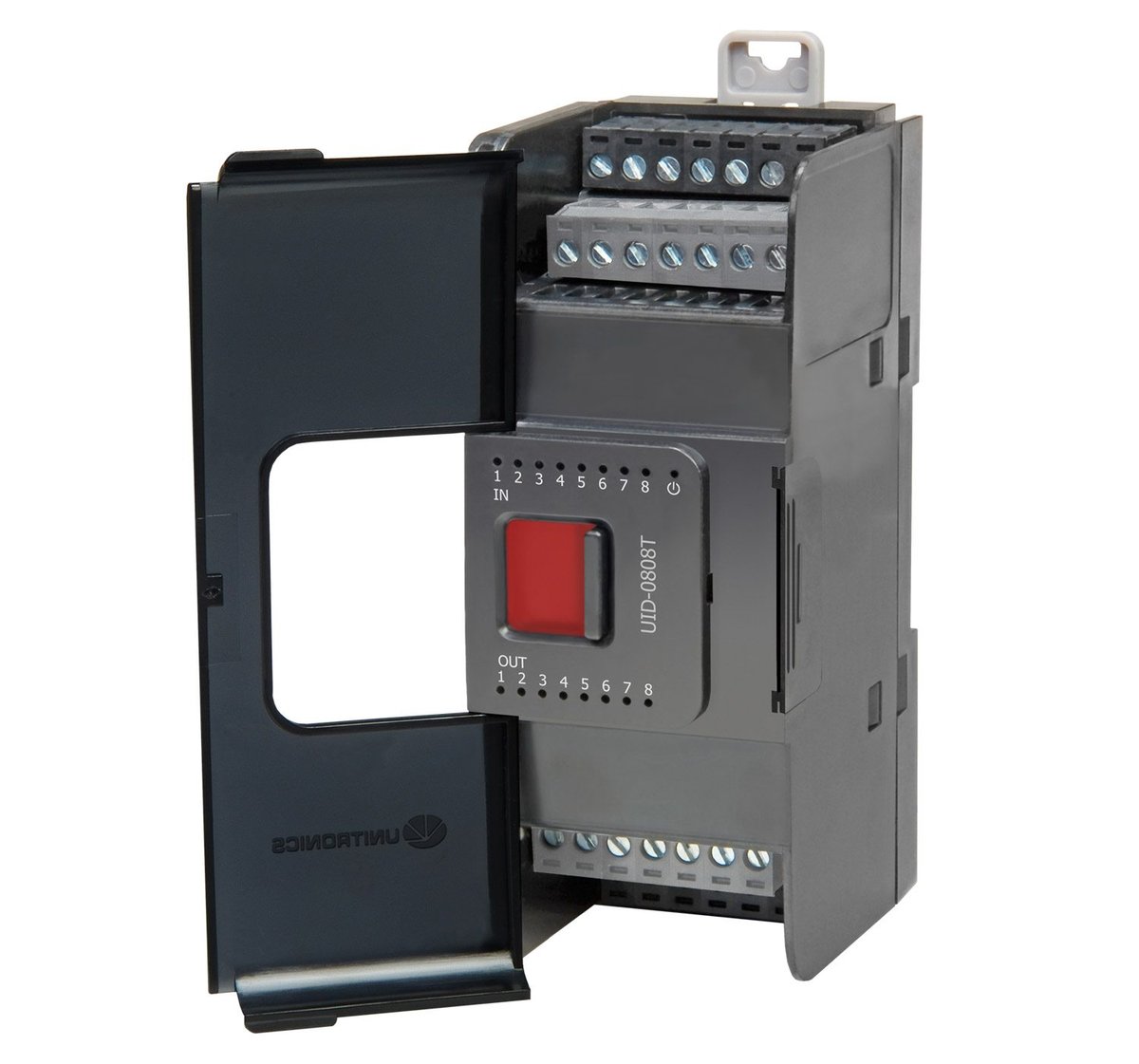

| UID-0808T | Dijital | Slim | 8, sink / source | – | – | – | 8, source (pnp) | – | – | – |

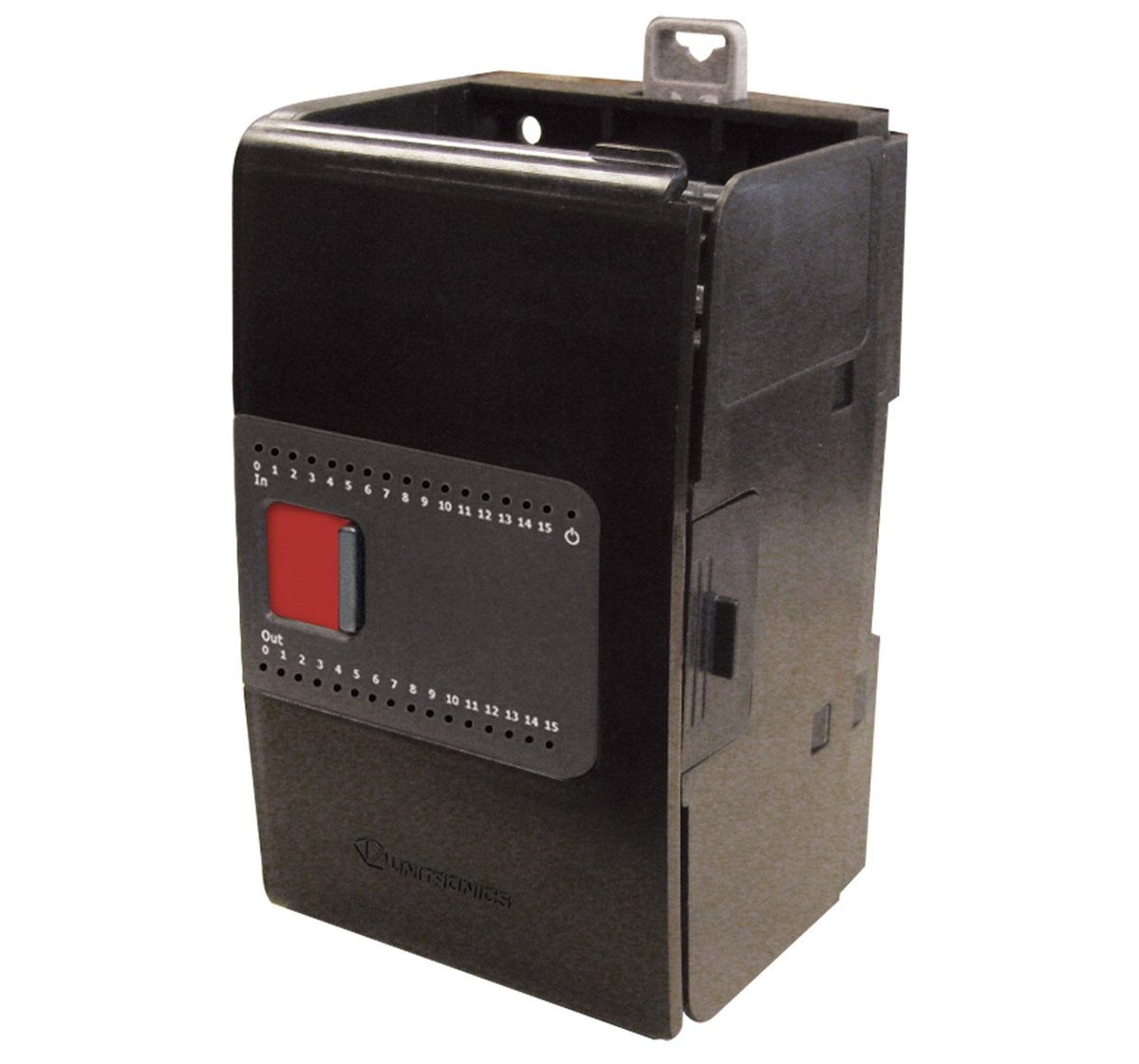

| UID-W1616T | Dijital | Wide | 16, sink / source | – | – | – | 16, source (pnp) | – | – | – |
| UID-0808THS | Dijital | Slim | 8, sink / source | 2; 250 kHz, 32 bit | – | – | 8, source (pnp) | 2 × 250 kHz + 2 × 3 kHz | – | – |
| UID-0016T | Dijital | Slim | – | – | – | – | 16, source (pnp) | – | – | – |
| UID-0808R | Dijital | Slim | 8, sink / source | – | – | – | – | – | 8 | – |
| UID-W1616R | Dijital | Wide | 16, sink / source | – | – | – | – | – | 16 | – |
| UID-0016R | Dijital | Slim | – | – | – | – | – | – | 16 | – |
| UIA-0006 | Analog | Slim | – | – | – | – | – | – | – | 6 (izoleli); 0-10 V 14 bit / ±10 V 13 bit + işaret / 0-20 mA, 4-20 mA 13 bit |
| UIA-0402N | Analog | Slim | – | – | 4; 0-10 V / 0-20 mA / 4-20 mA, 13 bit | – | – | – | – | 2; 0-10 V 14 bit / ±10 V 13 bit + işaret / 0-20 mA, 4-20 mA 13 bit |
| UIA-0800N | Analog | Slim | – | – | 8; 0-10 V, 0-20 mA, 4-20 mA, 13 bit | – | – | – | – | – |
| UIA-0800NH | Analog | Slim | – | – | 8; 0-20 mA, 4-20 mA, HART haberleşmeli | – | – | – | – | – |
| UIS-04PTN | Sıcaklık | Slim | – | – | – | 4; PT 100 / NI 100 / NI 120 | – | – | – | – |
| UIS-04PTKN | Sıcaklık | Slim | – | – | – | 4; PT 1000 / NI 1000 / NI 1200 | – | – | – | – |
| UIS-08TC | Sıcaklık | Slim | – | – | – | 8 (izoleli); termokupl | – | – | – | – |
| UIS-WCB1 | Kombine | Wide | 10, sink / source | 2; 10 kHz, 32 bit | 2 (izoleli); 0-10 V, 0-20 mA, 4-20 mA, 14 bit | 2 (izoleli); termokupl / PT 100 / NI 100 / NI 120 | 2 (izolesiz), sink (npn) | 2; 250 kHz | 8 | 2; 0-10 V 14 bit / ±10 V 13 bit + işaret / 0-20 mA, 4-20 mA 13 bit |
| UIS-WCB2 | Kombine | Wide | 10, sink / source | 2; 10 kHz, 32 bit | 2 (izoleli); 0-10 V / 0-20 mA / 4-20 mA, 14 bit | 2 (izoleli); termokupl / PT 100 / NI 100 / NI 120 | 8 source (pnp) + 2 (izolesiz) sink (npn) | 2; 250 kHz (yalnızca sink çıkışlar) | – | 2; 0-10 V 14 bit / ±10 V 13 bit + işaret / 0-20 mA, 4-20 mA 13 bit |
Yerel Genişleme Adaptörleri (UAG)
| Model | Uyumlu Seri | Açıklama |
|---|---|---|
| UAG-CX-XKP125 | UniStream Built-in | UniStream CX I/O genişleme kiti, 1,25 m |
| UAG-CX-XKP300 | UniStream Built-in | UniStream CX I/O genişleme kiti, 3 m |
| UAG-CX-XKPLXXXX | UniStream Built-in | Uzun mesafe + dahili güç kaynağı; uzunluklar: 6, 12, 15, 20, 30 m |
| UAG-XK125 | UniStream Modular ve UniStream PLC | Kısa mesafe kiti, 1,25 m |
| UAG-XKP125 | UniStream Modular ve UniStream PLC | Kısa mesafe + dahili güç kaynağı kiti, 1,25 m |
| UAG-XK300 | UniStream Modular ve UniStream PLC | Kısa mesafe kiti, 3 m |
| UAG-XKP300 | UniStream Modular ve UniStream PLC | Kısa mesafe kiti + dahili güç kaynağı, 3 m |
| UAG-XKPLXXXX | UniStream Modular ve UniStream PLC | Uzun mesafe + dahili güç kaynağı; uzunluklar: 6, 12, 15, 20, 30 m |
Uni-COM Haberleşme Modülleri
| Model | Uyumlu Seri | Port |
|---|---|---|
| UAC-CB-01RS2 | UniStream PLC | 1 × RS232 portu |
| UAC-CB-01RS4 | UniStream PLC | 1 × RS485 portu |
| UAC-CB-01CAN | UniStream PLC | 1 × CANbus portu |
| UAC-01EC2 | UniStream PLC | 1 × EtherCAT master portu |
| UAC-CX-01RS2 | UniStream Built-in | 1 × RS232 portu |
| UAC-CX-01RS4 | UniStream Built-in | 1 × RS485 portu |
| UAC-CX-01CAN | UniStream Built-in | 1 × CANbus portu |
| UAC-01EC2 | UniStream Built-in | 1 × EtherCAT master portu (yalnızca US15 için) |
| UAC-01RS2 | UniStream Modular | 1 × RS232 |
| UAC-02RS2 | UniStream Modular | 2 × RS232 |
| UAC-02RSC | UniStream Modular | 1 × RS232 portu ve 1 × RS485 portu |
