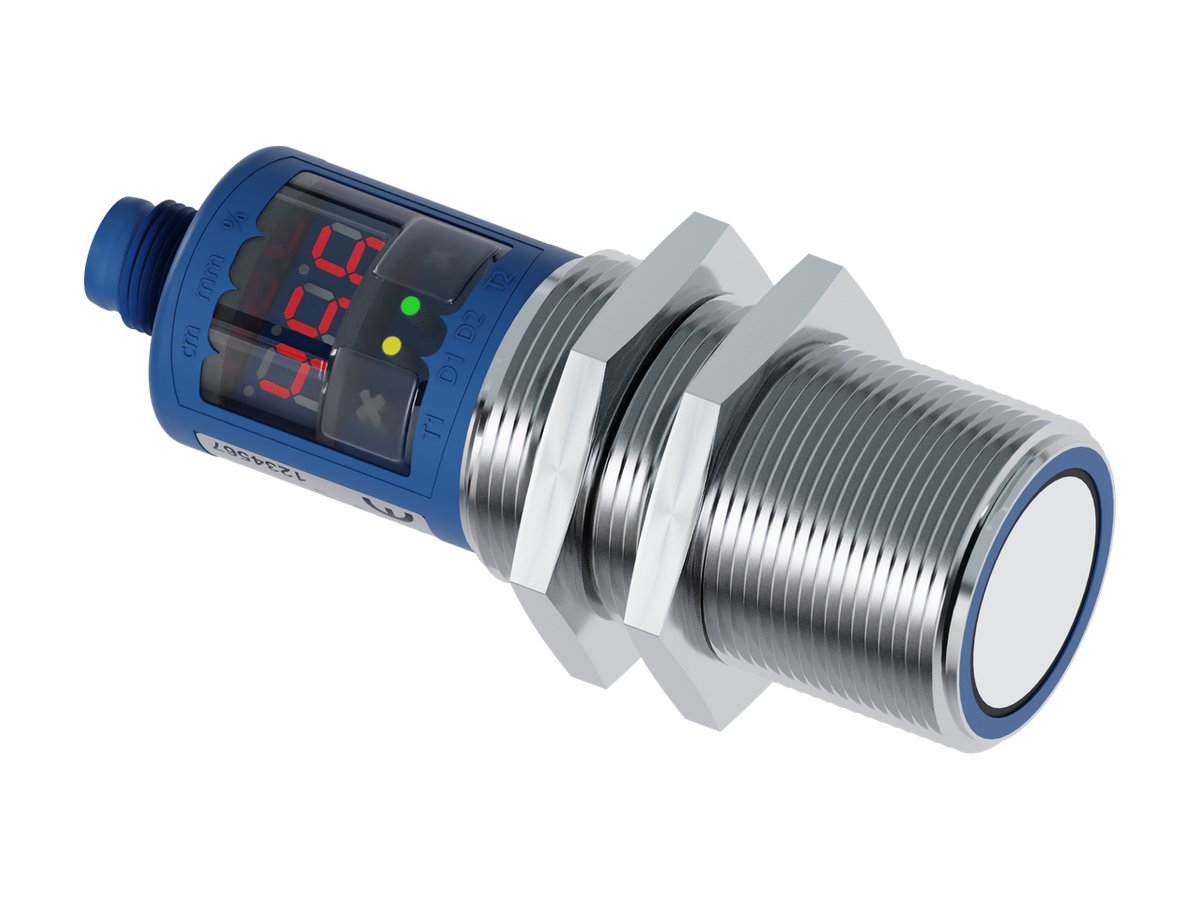

mic+ Serisi Ultrasonik Sensör

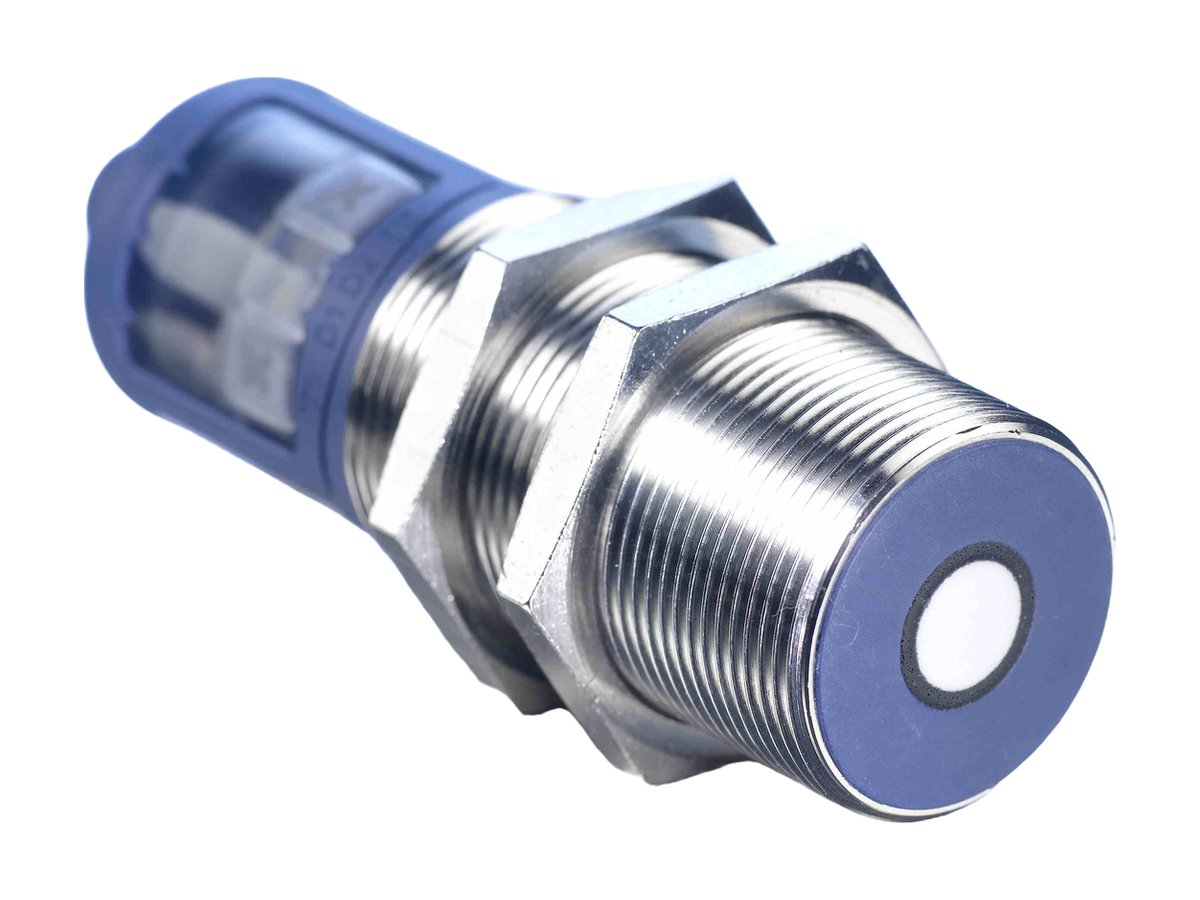

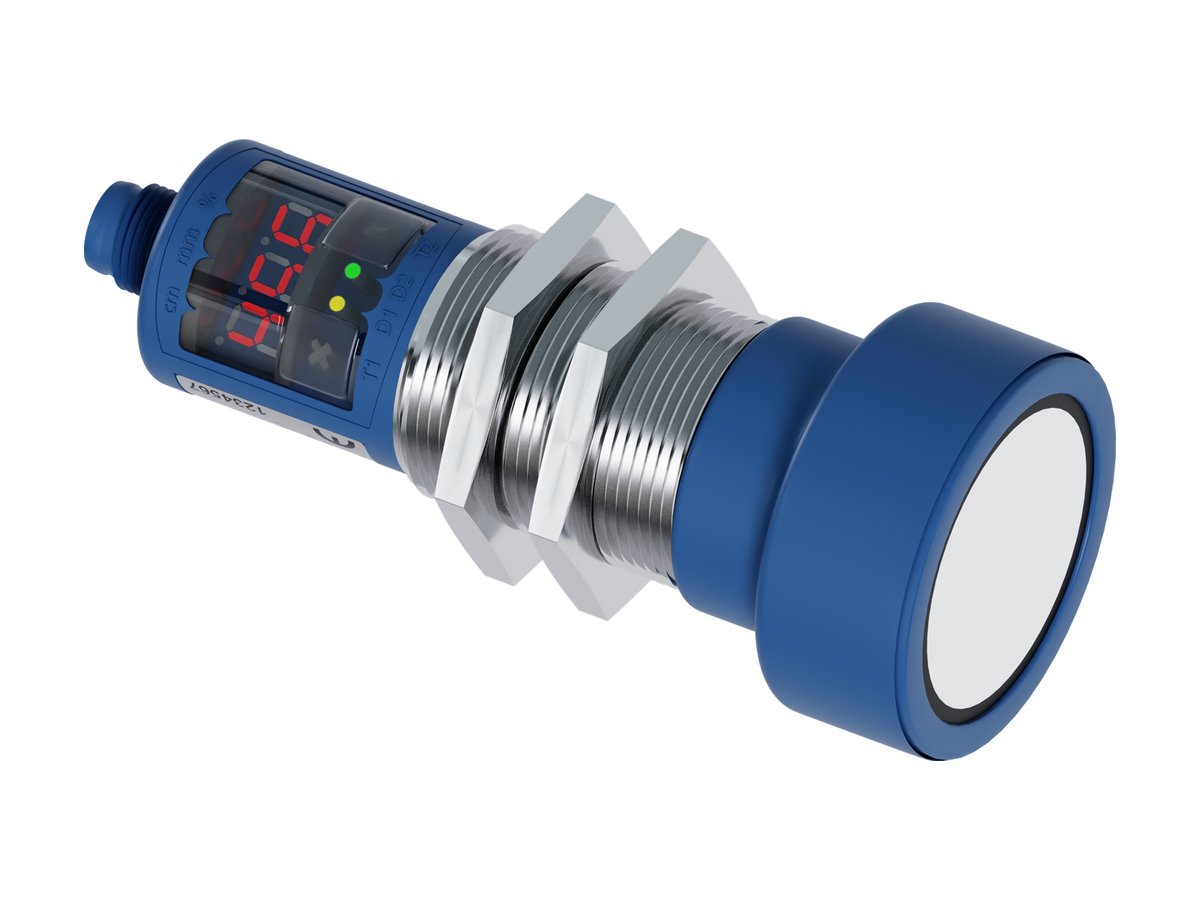

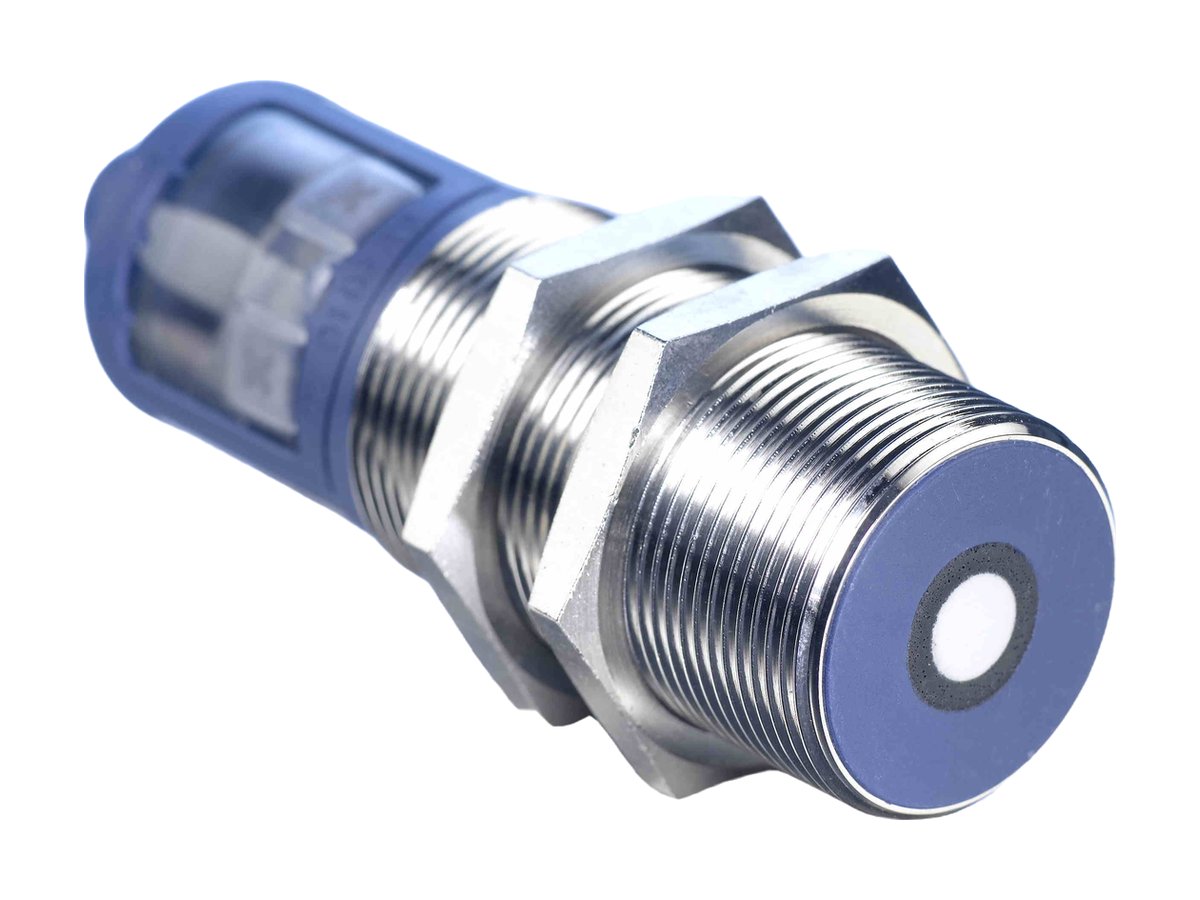

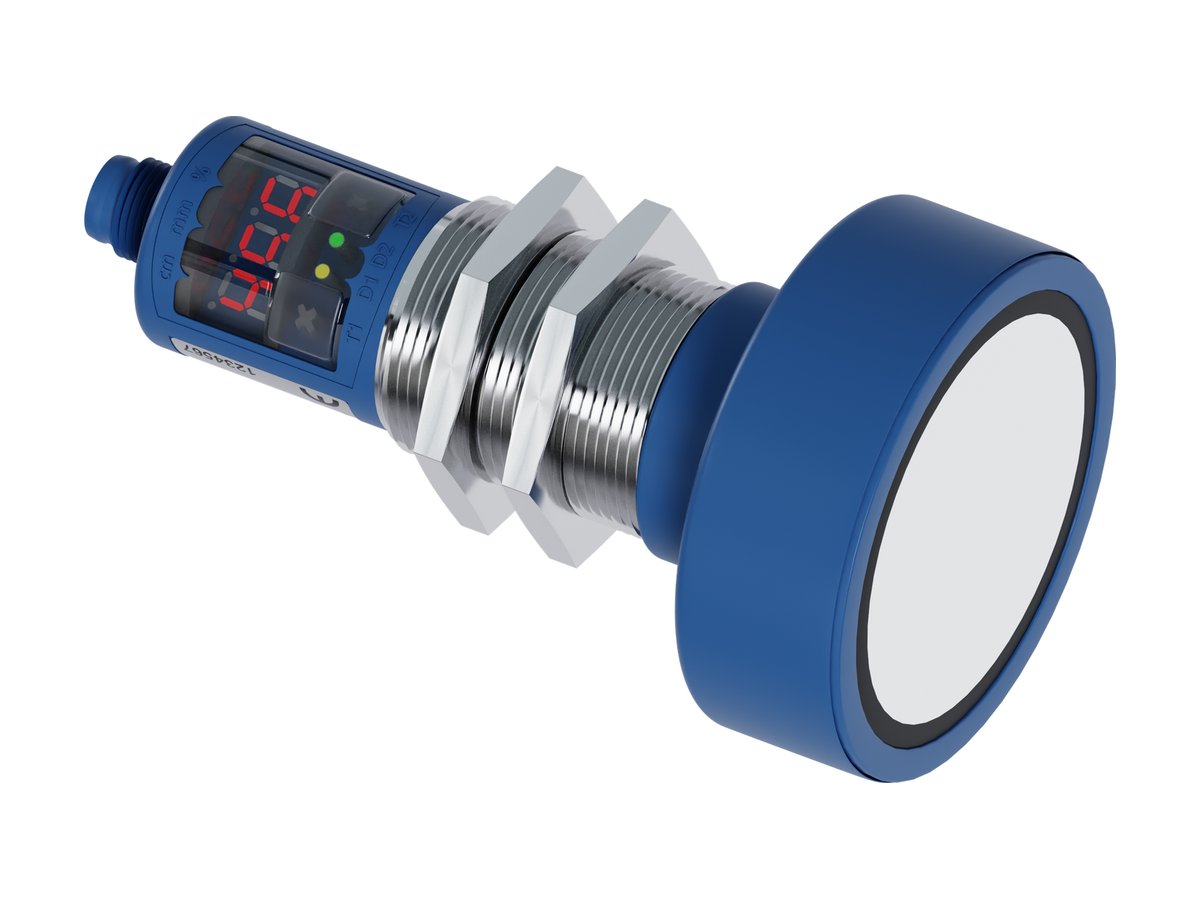

Dijital ekranlı, beş algılama mesafesi ve farklı çıkış varyantlarıyla sunulan M30 gövdeli silindirik ultrasonik sensör.
Öne Çıkan Özellikler

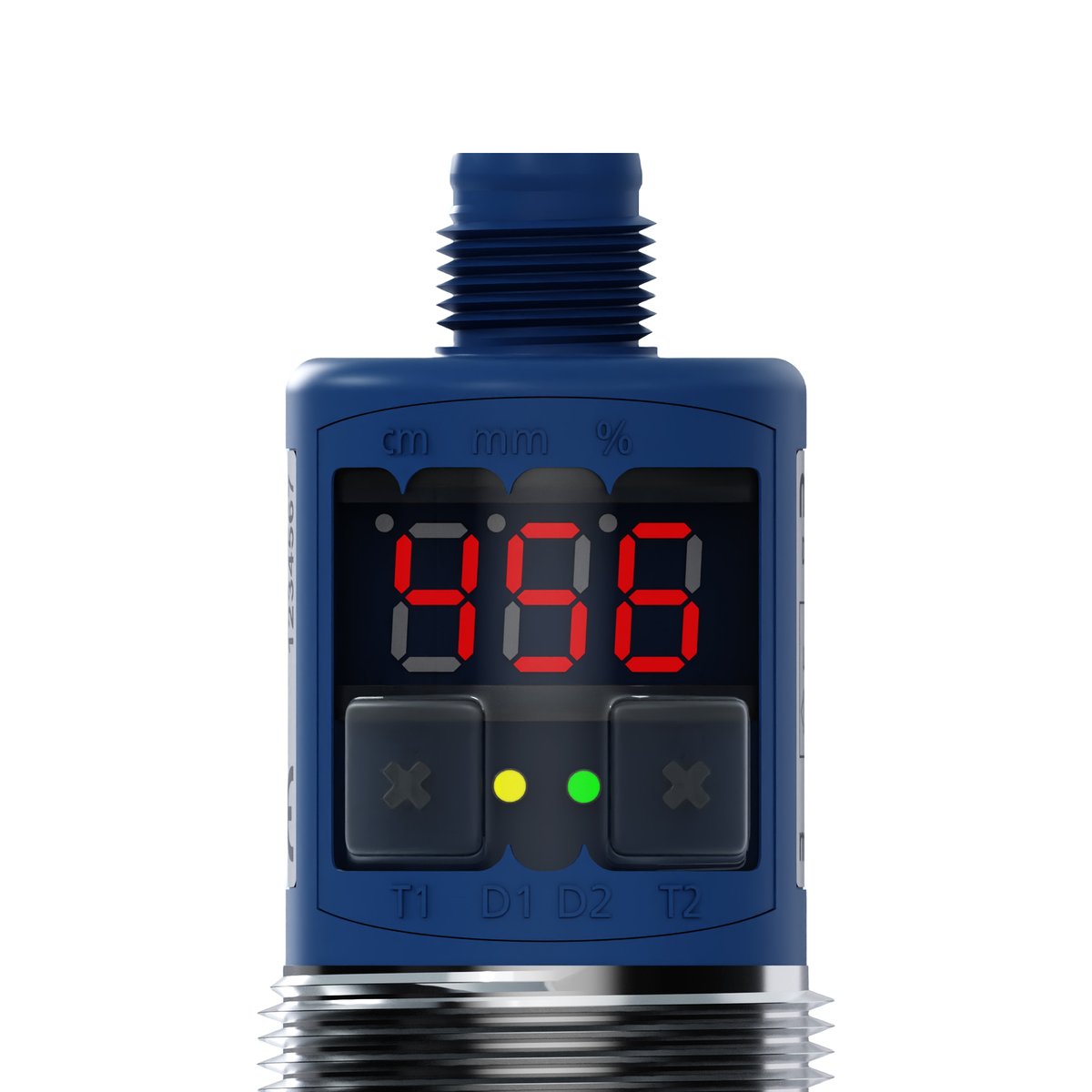

- Ölçülen değeri mm/cm veya % olarak gösteren dijital ekran; ekran üzerinden sayısal parametreleme
- 5 algılama mesafesi, 30 mm – 8 m ölçüm aralığı
- 1 Push-Pull çıkış + IO-Link, 1 veya 2 anahtarlama çıkışı (pnp/npn), 4–20 mA / 0–10 V analog çıkış ya da analog + 1 pnp çıkış
- 0,025 mm – 2,4 mm çözünürlük, sıcaklık kompanzasyonu
- 10 sensöre kadar otomatik senkronizasyon ve multipleks çalışma
- T1 ve T2 tuşlarıyla microsonic Teach-in; LinkControl ile PC üzerinden parametreleme
- 9–30 V DC besleme, IP67 koruma sınıfı
Model Seçenekleri
Çıkış tipi ve algılama mesafesine göre mic+ model kodları — ürün kodlarına tıklayarak üreticinin teknik veri sayfasını (PDF) indirebilirsiniz
Mesafe
Çıkış
mic+25
Çalışma Mesafesi 250 mmKör Bölge: 30 mm Sınır Mesafe: 350 mm 7 model

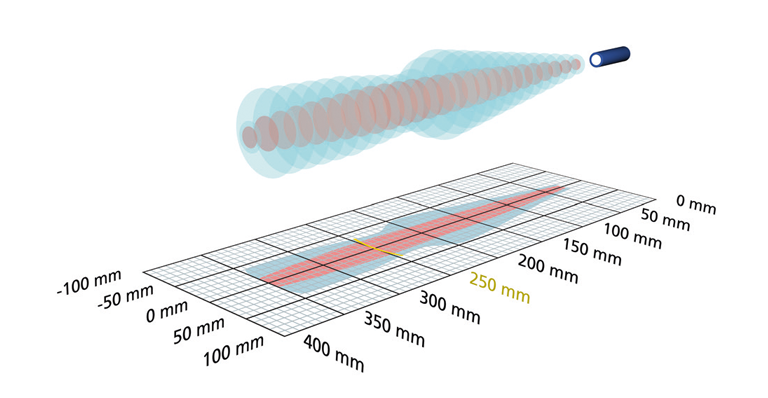

Algılama alanı diyagramı
- mic+25/F/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull, IO-Link
- mic+25/D/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp
- mic+25/E/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x npn
- mic+25/DD/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x pnp
- mic+25/EE/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x npn
- mic+25/IU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x analog 4–20 mA / 0–10 V
- mic+25/DIU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp + 1 x analog 4–20 mA / 0–10 V
mic+35
Çalışma Mesafesi 350 mmKör Bölge: 65 mm Sınır Mesafe: 600 mm 7 model

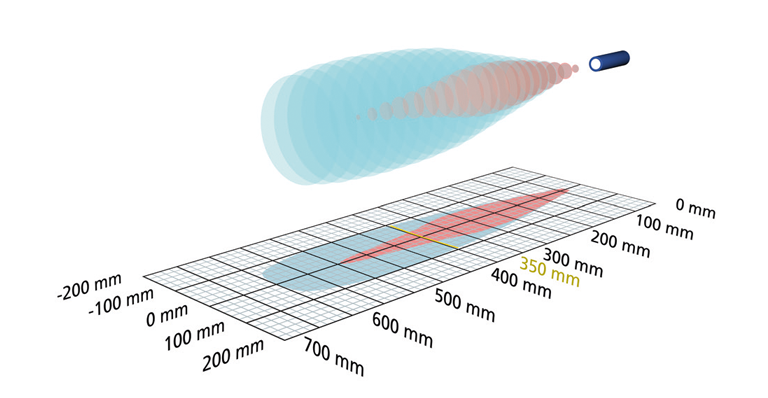

Algılama alanı diyagramı
- mic+35/F/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull, IO-Link
- mic+35/D/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp
- mic+35/E/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x npn
- mic+35/DD/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x pnp
- mic+35/EE/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x npn
- mic+35/IU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x analog 4–20 mA / 0–10 V
- mic+35/DIU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp + 1 x analog 4–20 mA / 0–10 V
mic+130
Çalışma Mesafesi 1300 mmKör Bölge: 200 mm Sınır Mesafe: 2000 mm 7 model

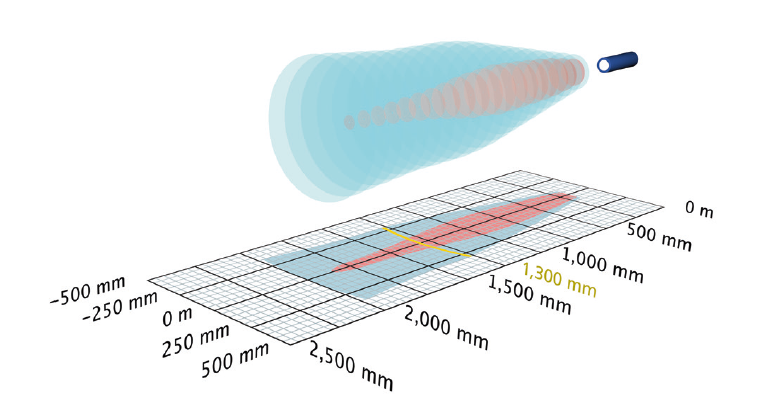

Algılama alanı diyagramı
- mic+130/F/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull, IO-Link
- mic+130/D/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp
- mic+130/E/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x npn
- mic+130/DD/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x pnp
- mic+130/EE/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x npn
- mic+130/IU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x analog 4–20 mA / 0–10 V
- mic+130/DIU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp + 1 x analog 4–20 mA / 0–10 V
mic+340
Çalışma Mesafesi 3400 mmKör Bölge: 350 mm Sınır Mesafe: 5000 mm 7 model

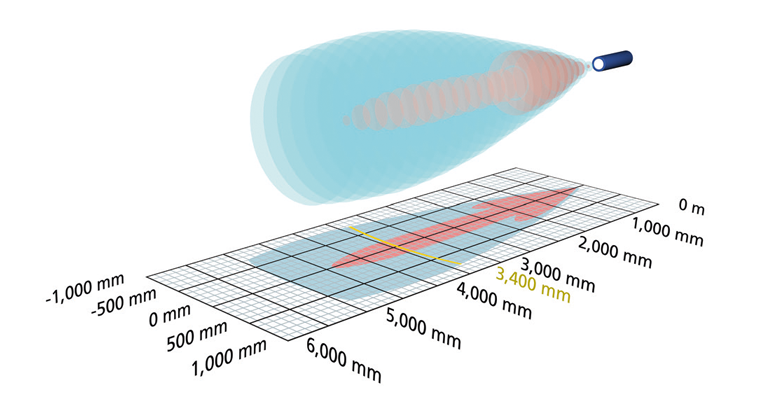

Algılama alanı diyagramı
- mic+340/F/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull, IO-Link
- mic+340/D/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp
- mic+340/E/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x npn
- mic+340/DD/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x pnp
- mic+340/EE/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x npn
- mic+340/IU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x analog 4–20 mA / 0–10 V
- mic+340/DIU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp + 1 x analog 4–20 mA / 0–10 V
mic+600
Çalışma Mesafesi 6000 mmKör Bölge: 600 mm Sınır Mesafe: 8000 mm 7 model

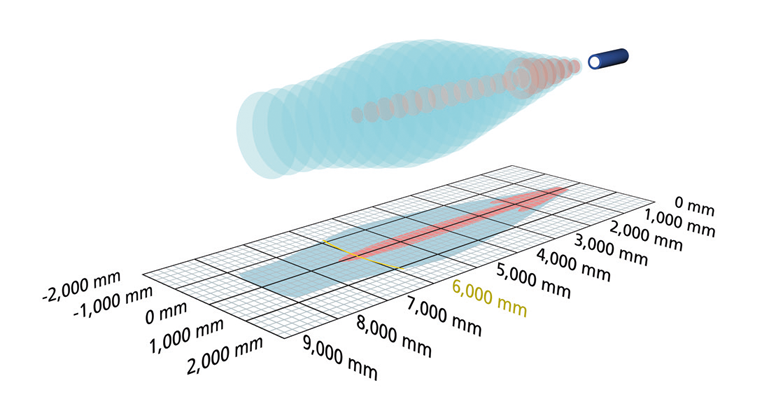

Algılama alanı diyagramı
- mic+600/F/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull, IO-Link
- mic+600/D/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp
- mic+600/E/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x npn
- mic+600/DD/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x pnp
- mic+600/EE/TC teknik veri sayfası (PDF, yeni sekmede açılır)2 x npn
- mic+600/IU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x analog 4–20 mA / 0–10 V
- mic+600/DIU/TC teknik veri sayfası (PDF, yeni sekmede açılır)1 x pnp + 1 x analog 4–20 mA / 0–10 V
Bu seçime uyan model yok. Filtrelerden birini “Tümü” yapın.
Algılama Alanları
mic+25, mic+35, mic+130, mic+340 ve mic+600 modellerinin algılama alanı diyagramları
