Microsonic · Silindirik Ultrasonik Sensörler
lpc+ Serisi Ultrasonik Sensör

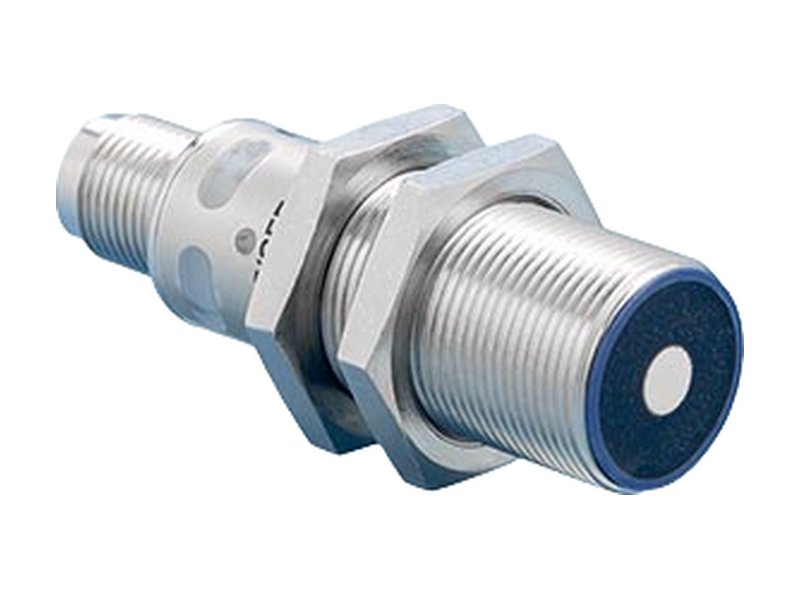

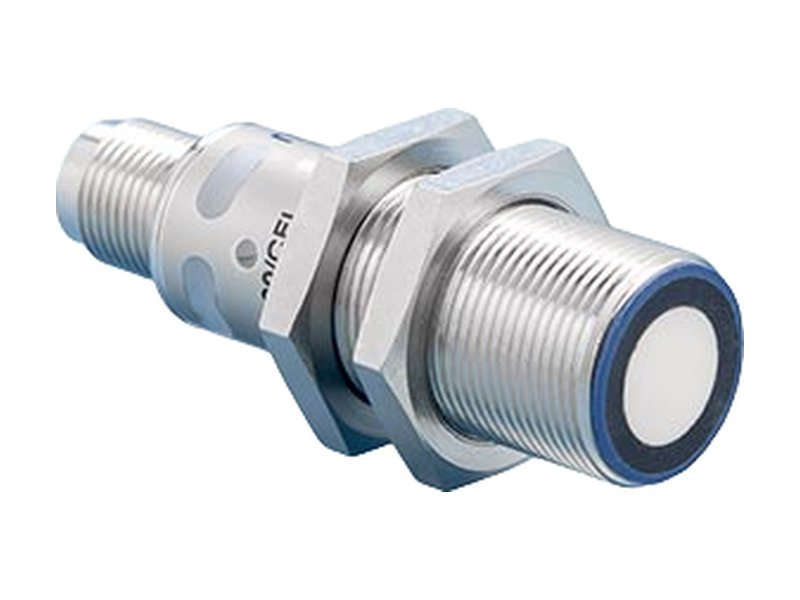

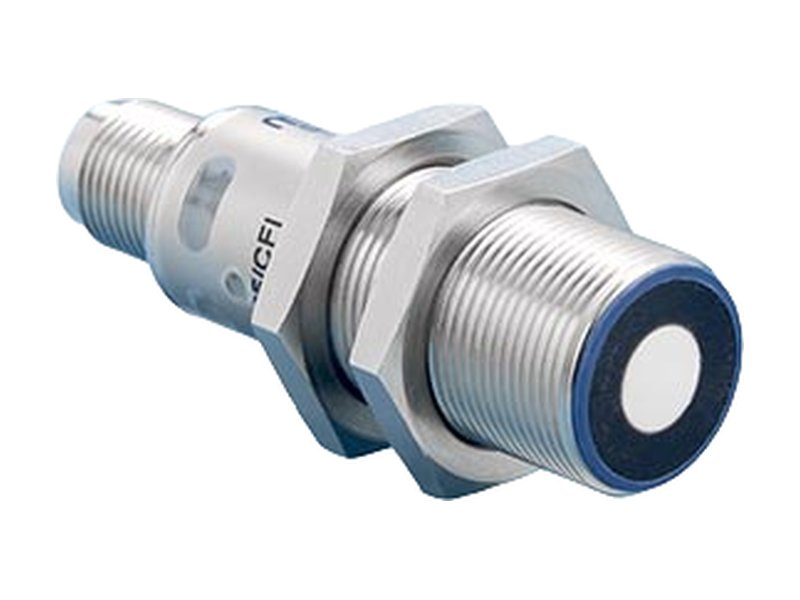

M18 gövdede 2 Push-Pull anahtarlama çıkışı ya da 1 Push-Pull + analog çıkış sunan, IO-Link arayüzlü ultrasonik sensör.
Öne Çıkan Özellikler

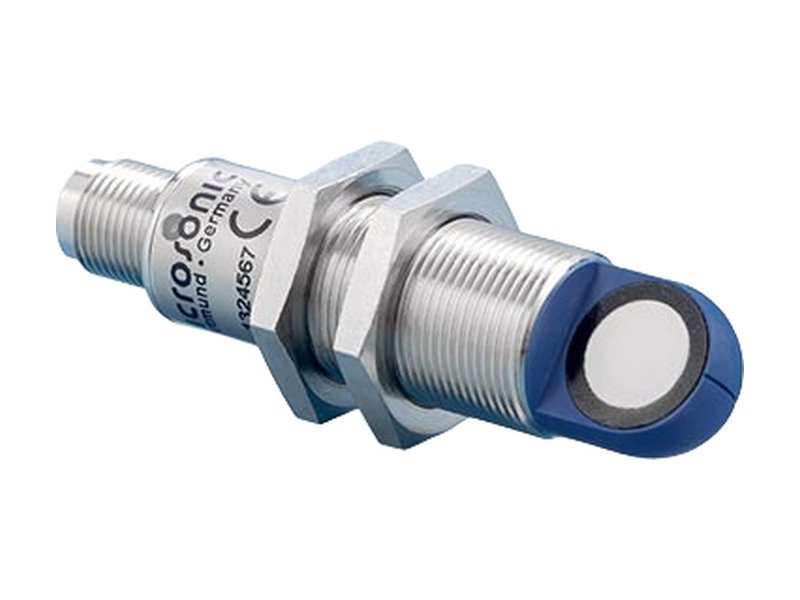

- M18 gövde; düz veya 90° açılı kafalı (WK) varyant
- 2 Push-Pull anahtarlama çıkışı (pnp/npn) ya da 1 Push-Pull + 4–20 mA veya 0–10 V analog çıkış
- 4 algılama mesafesi, 20 mm – 1,3 m ölçüm aralığı
- 0,1 mm çözünürlük
- IO-Link arayüzü ve Smart Sensor Profile
- İyileştirilmiş sıcaklık kompanzasyonu: çalışma koşullarına 120 saniye içinde uyum
- Pin 5 üzerinden microsonic Teach-in; LinkControl ile PC üzerinden parametreleme; 10–30 V DC, IP67
Model Seçenekleri
Çıkış tipi ve algılama mesafesine göre lpc+ model kodları — ürün kodlarına tıklayarak üreticinin teknik veri sayfasını (PDF) indirebilirsiniz
Mesafe
lpc+15
Çalışma Mesafesi 150 mmKör Bölge: 20 mm Sınır Mesafe: 250 mm 6 model

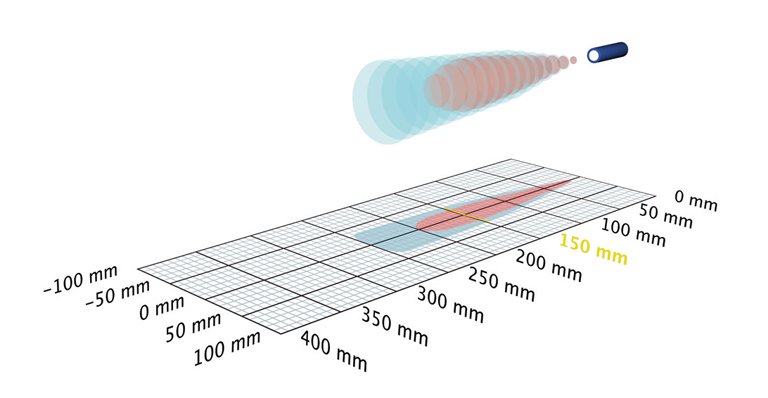

Algılama alanı diyagramı
- lpc+15/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+15/WK/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+15/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+15/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
- lpc+15/WK/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+15/WK/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
lpc+25
Çalışma Mesafesi 250 mmKör Bölge: 30 mm Sınır Mesafe: 350 mm 6 model

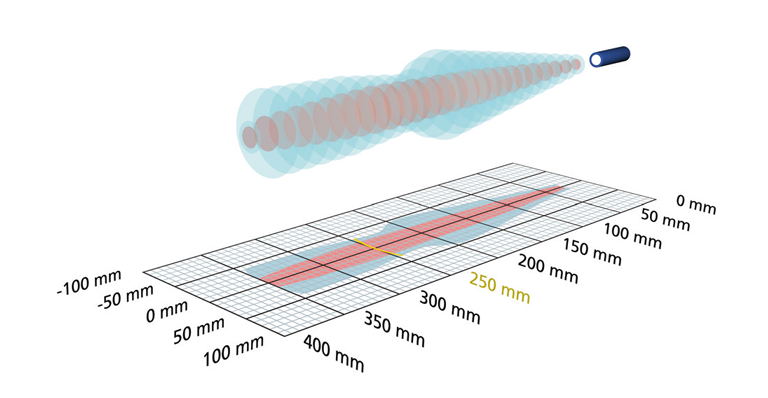

Algılama alanı diyagramı
- lpc+25/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+25/WK/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+25/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+25/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
- lpc+25/WK/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+25/WK/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
lpc+35
Çalışma Mesafesi 350 mmKör Bölge: 65 mm Sınır Mesafe: 600 mm 6 model

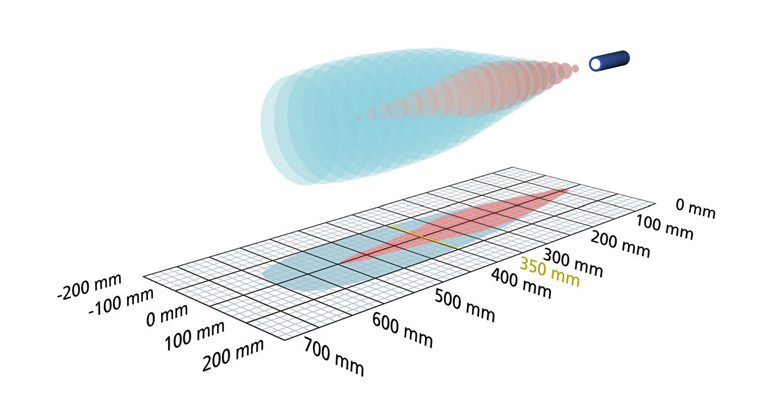

Algılama alanı diyagramı
- lpc+35/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+35/WK/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+35/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+35/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
- lpc+35/WK/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+35/WK/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
lpc+100
Çalışma Mesafesi 1000 mmKör Bölge: 120 mm Sınır Mesafe: 1300 mm 6 model

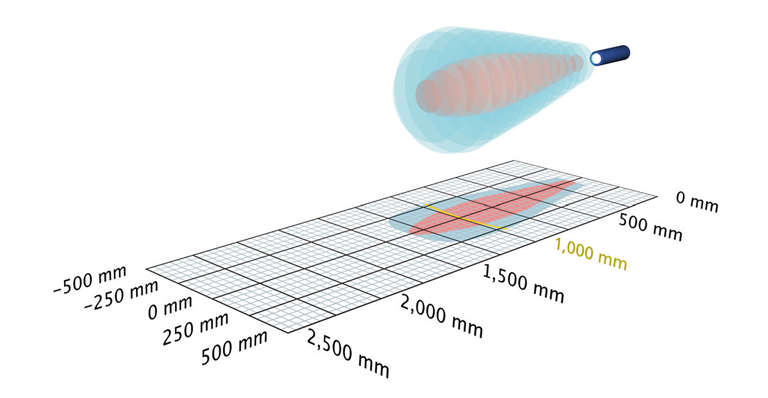

Algılama alanı diyagramı
- lpc+100/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+100/WK/CFF teknik veri sayfası (PDF, yeni sekmede açılır)2 x Push-Pull, IO-Link
- lpc+100/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+100/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
- lpc+100/WK/CFI teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 4–20 mA, IO-Link
- lpc+100/WK/CFU teknik veri sayfası (PDF, yeni sekmede açılır)1 x Push-Pull + 1 x analog 0–10 V, IO-Link
Bu seçime uyan model yok. Filtrelerden birini “Tümü” yapın.
Algılama Alanları
lpc+15, lpc+25, lpc+35 ve lpc+100 modellerinin algılama alanı diyagramları
