Klaschka Sensörler

Name: Klaschka Sensörler
Brand: Klaschka

Makine ve tesislerde temassız, aşınmasız algılama için endüktif, pulse ve kapasitif sensörler. Aşağıdaki tip listeleri üreticinin seçkisini kapsar; ürün ailesi 1.000'den fazla tip ve müşteriye özel versiyonlar içerir.

Teklif İste Sensörler ve Çift Sac Kontrolü kategorisine dön

Teknik Belgeler

Endüktif Sensörler Kataloğu ALSEN TK 1 (PDF) Pulse Sensörleri Kataloğu ALSEN TK 2 (PDF) Kapasitif Sensörler Kataloğu ALSEN TK 9 (PDF)

Öne Çıkan Özellikler

Temassız ve aşınmasız çalışma; kirlenmeye duyarsız, geniş ortam sıcaklığı aralığı
Endüktif yaklaşım sensörleri: tüm metal (faktör 1), demir esaslı, demir dışı (seçici) ve analog mesafe tipleri
Kaynak hatları için PTFE kaplı, manyetik alana ve kaynağa dayanıklı tüm metal otomotiv serisi (IAD/AHMS)
Pulse sensörleri: 25 kHz'e kadar anahtarlama frekansı; dişlilerde devir ve dönüş yönü algılama
Kapasitif sensörler: kâğıt, plastik ve ahşap gibi farklı malzemelerin algılanması
+200 °C'ye kadar yüksek sıcaklık sensörleri (AFO) ve ZFN değerlendirme üniteleri
Kısa devreye, parazit gerilimlerine ve ters bağlantıya karşı korumalı sağlam gövde

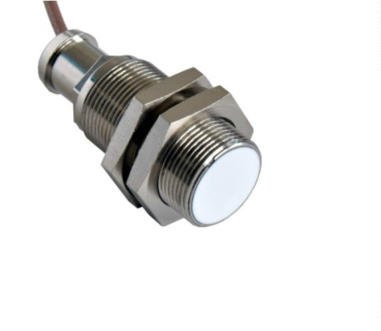

Endüktif Sensörler – Tüm Metal, Standart (IAD/AHM)

Tip Kodu	Sipariş No	Gövde / Boy	Gövde Malzemesi	Bağlantı	Algılama Mesafesi	Montaj	Besleme	Çıkış	Ek Bilgi
IAD/AHM-12mg50b3,5-1Sd1A	113703	M12 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	3,5 mm	Gömme	DC, 3 telli	pnp, (NO)	Manyetik alana dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHM-8eg60b1,5-1Wc1A	113722	M8 / 60 mm	Paslanmaz çelik (V2A)	M8 konnektör	1,5 mm	Gömme	DC, 4 telli	pnp, NO	Manyetik alana dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHM-12mg50b3,5-1NDc1A	113728-020	M12 / 50 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	3,5 mm	Gömme	DC, 3 telli	pnp, (NO)	Manyetik alana dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHM-18mg50b6-12NDd1A	113732-020	M18 / 50 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	6 mm	Gömme	DC, 4 telli	pnp, NO + NC	Manyetik alana dayanıklı; frekans 20 kHz; –25 … +85 °C

Tüm metallerde aynı algılama mesafesi (faktör 1).

Endüktif Sensörler – Tüm Metal, Otomotiv / Kaynak Hatları (IAD/AHMS)

Tip Kodu	Sipariş No	Gövde / Boy	Gövde Malzemesi	Bağlantı	Algılama Mesafesi	Montaj	Besleme	Çıkış	Ek Bilgi
IAD/AHMS-8eg60b1,5-1Sd1A	113623	M8 / 60 mm	Paslanmaz çelik (V2A) + PTFE	M12 konnektör	1,5 mm	Gömme	DC, 3 telli	pnp, NO	Manyetik alana ve kaynağa dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHMS-12mg50b3,5-1Sd1A	113603	M12 / 50 mm	Pirinç (CuZn) + PTFE	M12 konnektör	3,5 mm	Gömme	DC, 3 telli	pnp, NO	Manyetik alana ve kaynağa dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHMS-18mg50b6-1Sd1A	113604	M18 / 50 mm	Pirinç (CuZn) + PTFE	M12 konnektör	6 mm	Gömme	DC, 3 telli	pnp, NO	Manyetik alana ve kaynağa dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHMS-30mg50b10-12Sd1A	113607	M30 / 50 mm	Pirinç (CuZn) + PTFE	M12 konnektör	10 mm	Gömme	DC, 3 telli	pnp, NO	Manyetik alana ve kaynağa dayanıklı; frekans 20 kHz; –25 … +85 °C
IAD/AHMS-8eg60b1,5-1Wc1A	113622	M8 / 60 mm	Paslanmaz çelik (V2A) + PTFE	M8 konnektör	1,5 mm	Gömme	DC, 3 telli	pnp, NO	Manyetik alana ve kaynağa dayanıklı; frekans 20 kHz; –25 … +85 °C

Kaynak tesislerinde metallerin temassız algılanması için.

Endüktif Sensörler – Demir Esaslı Metaller, 3 ve 4 Telli (IAD, IFD)

Tip Kodu	Sipariş No	Gövde / Boy	Gövde Malzemesi	Bağlantı	Algılama Mesafesi	Montaj	Besleme	Çıkış	Ek Bilgi
IAD-8mg33b2-1ND1A 2m	113589-020	M8 / 33 mm	Pirinç	PVC kablo	2 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-8mg33n3-1ND1A 2m	113590-020	M8 / 33 mm	Pirinç	PVC kablo	3 mm	Gömme değil	DC, 3 telli	pnp, NO	–
IAD-8mg60b3-1W1A	113579	M8 / 60 mm	Pirinç	M8 konnektör	3 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi
IAD-8mg50n3-1Wc1A	113593	M8 / 50 mm	Pirinç	M8 konnektör	3 mm	Gömme değil	DC, 3 telli	pnp, NO	–
IAD-8mg58n3-1Sd1A	113595	M8 / 58 mm	Pirinç	M12 konnektör	3 mm	Gömme değil	DC, 3 telli	pnp, NO	–
IAD-12eg60b2-12S2A	112489	M12 / 60 mm	Paslanmaz çelik (V2A)	M12 konnektör	2 mm	Gömme	DC, 4 telli	pnp, NO + NC	–
IAD-12eg60b2-12S3A	113285	M12 / 60 mm	Paslanmaz çelik (V2A)	M12 konnektör	2 mm	Gömme	DC, 4 telli	pnp, NO + NC	Koruyucu yalıtımlı, koruma sınıfı II
IAD-12mg35m4-1PD1A 3m	113305-030	M12 / 35 mm	Nikel kaplı pirinç (CuZn)	PUR kablo	4 mm	Gömme	DC, 3 telli	pnp, NO	Kısa gövde; artırılmış algılama mesafesi
IAD-12mg60m4-1NT1A 3m	112409-030	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	4 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi; hortum rakorlu kablo çıkışı
IAD-12mg40b2-1NK1A 3m	112067-030	M12 / 40 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	2 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-12mg45b2-1NK1A 2m	113217-020	M12 / 45 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	2 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-12mg50b2-1S1A 3m	112073	M12 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	2 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-12mg60b2-1NT1A 2m	112001-020	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	2 mm	Gömme	DC, 3 telli	pnp, NO	Hortum rakorlu kablo çıkışı
IAD-12mg60b2-12S1A	112212	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	2 mm	Gömme	DC, 4 telli	pnp, NO + NC	–
IAD-12mg60b2-12NK1A 2m	112211-020	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	2 mm	Gömme	DC, 4 telli	pnp, NO + NC	–
IAD-12mg35m4-1ND1A 3m	113501-030	M12 / 35 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	4 mm	Gömme	DC, 3 telli	pnp, NO	Kısa gövde; artırılmış algılama mesafesi
IAD-12mg60m4-1PD1A 3m	112581-030	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	PUR kablo	4 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi
IAD-12mg60b2-1S2A	112585	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	2 mm	Gömme	DC, 3 telli	pnp, NO	LED 4 yönden görünür
IAD-12mg60n5-12S1A	112223	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	5 mm	Gömme değil	DC, 4 telli	pnp, NO + NC	–
IAD-12mg60n5-1S1A	112504	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	5 mm	Gömme değil	DC, 3 telli	pnp, NO	–
IAD-18mg35b5-1NK1A 2m	112030-020	M18 / 35 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	5 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-18mg40m8-1ND2A 2m	113503-020	M18 / 40 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	8 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi; LED 4 yönden görünür
IAD-18mg40m8-6ND1A 2m	113311-020	M18 / 40 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	8 mm	Gömme	DC, 3 telli	npn, NO	Artırılmış algılama mesafesi
IAD-18mg50b5-1S1A	112206	M18 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	5 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-18mg50m8-1S1A	113318	M18 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	8 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi
IAD-18mg60b5-12S1A	112203	M18 / 60 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	5 mm	Gömme	DC, 4 telli	pnp, NO + NC	–
IAD-18mg70b5-1S1A	112586	M18 / 70 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	5 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-18mg70m8-1PD1A 3m	112582-030	M18 / 70 mm	Nikel kaplı pirinç (CuZn)	PUR kablo	8 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi; LED 4 yönden görünür
IAD-18mg70m8-1S1A	112597	M18 / 70 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	8 mm	Gömme	DC, 3 telli	pnp, NO	Artırılmış algılama mesafesi
IAD-18mg70n10-12V1A	113291	M18 / 70 mm	Nikel kaplı pirinç (CuZn)	M18 konnektör	10 mm	Gömme değil	DC, 4 telli	pnp, NO + NC	LED her yönden görünür
IAD-18mg80b5-1S1A	112285	M18 / 80 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	5 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-18mg80n10-1S1A	112291	M18 / 80 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	10 mm	Gömme değil	DC, 3 telli	pnp, NO	–
IAD-30fg80b10-12NK1A 2m	111650-020	M30 / 80 mm	Plastik	PVC kablo	10 mm	Gömme	DC, 4 telli	pnp, NO + NC	–
IAD-30mg50b10-1S1A	112219	M30 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	10 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-30mg70b10-1S1A	112588	M30 / 70 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	10 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-30mg80n20-12S1A	112205	M30 / 80 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	20 mm	Gömme değil	DC, 4 telli	pnp, NO + NC	–
IAD-30mg70b10-1S1A	112286	M30 / 95 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	10 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-30sg80b10-12NT1A 2m	111871-020	M30 / 80 mm	Çelik	PVC kablo	10 mm	Gömme	DC, 4 telli	pnp, NO + NC	Hortum rakorlu kablo çıkışı
IAD-34aq65b12-1S1A	112590	34 × 50 × 65 mm	Alüminyum	M12 konnektör	12 mm	Gömme	DC, 4 telli	pnp, NO	Koruyucu yalıtımlı, koruma sınıfı II
IAD-40fv114b15-12S1B	112566	40 × 40 × 114 mm	Plastik	M12 konnektör	15 mm	Gömme	DC, 4 telli	pnp, NO + NC	Aktif yüzey farklı yönlere çevrilebilir
IAD-40fv114n25-12S1B	113298	40 × 40 × 114 mm	Plastik	M12 konnektör	25 mm	Gömme değil	DC, 4 telli	pnp, NO + NC	Aktif yüzey farklı yönlere çevrilebilir
IAD-40fv114b15-12L1B	112552	40 × 40 × 114 mm	Plastik	Klemens	15 mm	Gömme	DC, 4 telli	pnp, NO + NC	Aktif yüzey farklı yönlere çevrilebilir
IAD-40fv114n25-12L1B	112553	40 × 40 × 114 mm	Plastik	Klemens	25 mm	Gömme değil	DC, 4 telli	pnp, NO + NC	Aktif yüzey farklı yönlere çevrilebilir
IAD-80fr70n50-1S1A	112592	80 mm, silindirik	Plastik	M12 konnektör	50 mm	Gömme değil	DC, 3 telli	pnp, NO	–
IAD-80fr70n50-1NT1A 5m	110394-050	80 mm, silindirik	Plastik	PVC kablo	50 mm	Gömme değil	DC, 3 telli	pnp, NO	5 m kablo
IFD-30sf100b10-1S1A	112560	40 × 54 × 100 mm	Çelik	M12 konnektör	10 mm	Gömme	DC, 3 telli	pnp, NO	Aktif yüzey 30 × 100 mm
IFD-50x100as40n70-1ND1A	111082	50 × 40 × 100 mm	Alüminyum	PVC kablo	70 mm	Gömme değil	DC, 3 telli	pnp, NO	Aktif yüzey 50 × 100 mm; yan yana montaj için 5 farklı frekans seçeneği
IAD-8mg58b2-1Sd1A	113596	M8 / 58 mm	Pirinç	M12 konnektör	2 mm	Gömme	DC, 3 telli	pnp, NO	–
IAD-40fv66b20-1Sd1A	113525	40 × 40 × 66 mm	Plastik	M12 konnektör	20 mm	Gömme	DC, 3 telli	pnp, NO	Aktif yüzey farklı yönlere çevrilebilir

Endüktif Sensörler – Demir Dışı Metaller, Seçici (IBD)

Tip Kodu	Sipariş No	Gövde / Boy	Gövde Malzemesi	Bağlantı	Algılama Mesafesi	Montaj	Besleme	Çıkış	Ek Bilgi
IBD-40fv114b20-12K2B	132205	40 × 40 × 114 mm	PBT / cam elyaf	Klemens	20 mm	Gömme	DC, 4 telli	pnp, NO + NC	Demir dışı metalleri algılar
IBD-40fv114b20-12S1B	132206	40 × 40 × 114 mm	PBT / cam elyaf	M12 konnektör	20 mm	Gömme	DC, 4 telli	pnp, NO + NC	Demir dışı metalleri algılar
IBD-34fq65b10-1Sd1A	131720	34 × 50 × 65 mm	Plastik	M12 konnektör	10 mm	Gömme	DC, 3 telli	pnp, NO	Demir dışı metalleri algılar

Seçici davranış: demir esaslı malzemeleri algılamaz.

Endüktif Analog Mesafe Sensörleri (IGA)

Tip Kodu	Sipariş No	Gövde / Boy	Gövde Malzemesi	Bağlantı	Algılama Mesafesi	Montaj	Besleme	Çıkış	Ek Bilgi
IGA-12mg50b0,25/3-1ND1 2m	130214-020	M12 / 50 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	0,25 … 3 mm	Gömme	DC, 3 telli	Analog, 1 – 9 V	3,0 mm'ye kadar mesafe ölçümü
IGA-12mg60b0,25/3-1Sd1	130215	M12 / 60 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	0,25 … 3 mm	Gömme	DC, 3 telli	Analog, 1 – 9 V	3,0 mm'ye kadar mesafe ölçümü
IGA-18mg50n1/8-1ND1 2m	130216-020	M18 / 50 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	1 … 8 mm	Gömme değil	DC, 3 telli	Analog, 1 – 9 V	8,0 mm'ye kadar mesafe ölçümü
IGA-18mg61n1/8-1Sd1	130211	M18 / 61 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	1 … 8 mm	Gömme değil	DC, 3 telli	Analog, 1 – 9 V	8,0 mm'ye kadar mesafe ölçümü
IGA-30mg50b1/9-1Sd1	130212	M30 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	1 … 9 mm	Gömme	DC, 3 telli	Analog, 1 – 9 V	9,0 mm'ye kadar mesafe ölçümü
IGA-30mg50b1/9-1ND1 2m	130213-020	M30 / 50 mm	Nikel kaplı pirinç (CuZn)	PVC kablo	1 … 9 mm	Gömme	DC, 3 telli	Analog, 1 – 9 V	9,0 mm'ye kadar mesafe ölçümü
IGA-30mg50n3/15-1Sd1	130217	M30 / 50 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	3 … 15 mm	Gömme değil	DC, 3 telli	Analog, 1 – 9 V	15,0 mm'ye kadar mesafe ölçümü

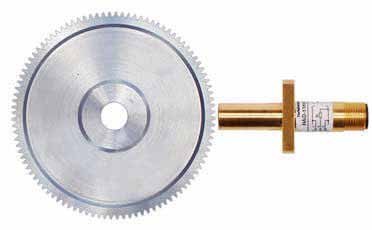

Pulse Sensörleri – Manyetik Alan (HAD, MAD)

Tip Kodu	Sipariş No	Gövde / Boy	Dişli Modülü	Algılama Mesafesi	Frekans Aralığı	Bağlantı	Çıkış	Ek Bilgi
HAD-11ms60b2,5-5S4	132656	11 × 60 mm	≥ 2,0	1,3 – 2,4 mm	1 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +100 °C
MAD-12aq50b0,4-5NK1 2m	132159-020	25 × 25 × 50 mm	≥ 1,0	0,4 mm	0 – 10000 Hz	PVC kablo	Push-Pull	Manyetorezistif; –25 … +75 °C
HAD-18ss85b1-5NT1 6m	132664-060	18 × 85 mm	≥ 1,0	1,3 – 2,5 mm	5 – 20000 Hz	PVC kablo	Push-Pull	Hall; –25 … +80 °C
HAD-18mg93b1-5Sd1	132668	M18 / 93 mm	≥ 1,0	1 mm	0 – 12000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +90 °C
HAD-18mg82b1-5NT1 2m	132669-020	M18 / 85 mm	≥ 1,0	1 mm	0 – 12000 Hz	PVC kablo	Push-Pull	Hall; –25 … +80 °C
HAD-18eg82b1-5NT1 2m	132671-020	M18 / 85 mm	≥ 1,0	1 mm	0 – 12000 Hz	PVC kablo	Push-Pull, ekranlı	Hall; –25 … +80 °C; paslanmaz çelik gövde
HAD-18ss100b1.6-5NT1 55cm,5m	132665-005	18 × 97 mm	≥ 1,0	0,8 – 1,6 mm	0 – 12000 Hz	PVC kablo	Push-Pull	Hall; –25 … +100 °C; çelik gövde, açılı kablo çıkışı
HAD-18sg80b2,5-5TK1 2m	132650-020	M18 / 80 mm	≥ 1,0	1,3 – 2,5 mm	1 – 20000 Hz	Teflon kablo	Push-Pull	Hall; –40 … +100 °C; çelik gövde
HAD-18sg98b1-5Vd1	132667	M18 / 98 mm	≥ 1,0	1 mm	0 – 12000 Hz	M18 konnektör	Push-Pull	Hall; –25 … +100 °C; çelik gövde
HAD-16ss96b1-5Yd1	132673	16 × 96 mm	≥ 1,0	0,8 – 1,6 mm	0 – 12000 Hz	Euchner SD-4 konnektör	Push-Pull	Hall; –25 … +100 °C; çelik gövde
HAD-14er120b1-5TT3 3m	132679-030	14 × 119 mm	≥ 1,0	1 mm	0 – 12000 Hz	Ekranlı teflon kablo	Push-Pull	Hall; –25 … +100 °C; paslanmaz çelik gövde
HAD-14eg50b1-5ND1 2,5	132677-025	M14 / 50 mm	≥ 1,0	1 mm	0 – 12000 Hz	PVC kablo	Push-Pull	Hall; –25 … +80 °C; paslanmaz çelik gövde
HAD-12mg70b2,5-5S3	132674	M12 / 70 mm	≥ 1,0	0,7 – 2,4 mm	1 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +100 °C
HAD-12mg70b2,5-5S2	132655	M12 / 70 mm	≥ 2,0	1,3 – 2,4 mm	1 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +80 °C
HAD-12mg50b2,5-5ND1	132606-020	M12 / 50 mm	≥ 0,75	0,7 – 2,4 mm	5 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +80 °C
HAD-12er55b2,5-5NK1 2m	132638-020	12 × 54 mm	≥ 1,0	1,3 – 2,5 mm	1 – 20000 Hz	PVC kablo	Push-Pull, ekranlı	Kaplamalı metal profillerin algılanması
HAD-12er55b2,4-5NK2 2m	132672-020	12 × 54 mm	≥ 0,7	0,7 – 2,4 mm	5 – 20000 Hz	PVC kablo	Push-Pull, ekranlı	Hall; –25 … +80 °C
HAD-12aq50b1-5NK1 2m	132663-020	12 × 25 × 50 mm	≥ 1,0	1 mm	0 – 12000 Hz	PVC kablo	Push-Pull	Hall; –25 … +80 °C
HAD-11ms60b1-5Sd7	133205-800	11 × 60 mm	≥ 1,0	1,3 – 2,5 mm	5 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +80 °C
HAD-11ms60b2,5-5S1	132613	11 × 60 mm	≥ 1,0	0,7 – 2,4 mm	5 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +100 °C
HAD-11ms60b2,5-50Z1	132602	11 × 60 mm	≥ 1,0	0,7 – 2,4 mm	5 – 20000 Hz	M12 konnektör	Push-Pull, ekranlı	Hall; –25 … +100 °C
HAD-11ms60b2,5-50NK1 2m	132603-020	11 × 60 mm	≥ 1,0	1,3 – 2,5 mm	5 – 20000 Hz	PVC kablo	Push-Pull, ekranlı	Hall; –25 … +80 °C
HAD-11ms60b1-5Sd1	132666	11 × 60 mm	≥ 1,0	1,3 – 2,5 mm	5 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +80 °C
HAD-18mg40b15-2PD1A 2m	132642-020	M18 / 40 mm	–	15 mm	0 – 10000 Hz	PUR kablo	pnp, NC	Mıknatısla tetiklenir (mıknatıs sipariş no 139953)
HAD-18mg40b15-7PD1A 2m	132643-020	M18 / 40 mm	–	15 mm	0 – 10000 Hz	PUR kablo	npn, NC	Mıknatısla tetiklenir (mıknatıs sipariş no 139953)
HAD-11ms60b2,5-5PD1 2m	132624-020	11 × 60 mm	≥ 1,0	1,3 – 2,5 mm	5 – 20000 Hz	PUR kablo	Push-Pull, ekranlı	Hall; –25 … +100 °C
MAD-12mg70b0,3-5Sc1	132167	M12 / 70 mm	≥ 0,5	0,3 mm	0 – 10000 Hz	M12 konnektör	Push-Pull	Manyetorezistif; –25 … +75 °C
HAD-11ms45b2,5-5S1	132601	11 × 45 mm	≥ 0,75	0,7 – 2,4 mm	5 – 20000 Hz	M12 konnektör	Push-Pull	Hall; –25 … +100 °C

Tüm modeller gömme montaja uygundur.

Pulse Sensörleri – Çift Pulse, Yön Algılamalı (HDD, MDD)

Tip Kodu	Sipariş No	Gövde / Boy	Dişli Modülü	Algılama Mesafesi	Frekans Aralığı	Bağlantı	Çıkış	Ek Bilgi
HDD-12aq50b0,4-55NK1 2m	132658-020	25 × 25 × 50 mm	≥ 1,0	0,4 mm	0 – 12000 Hz	PVC kablo	Push-Pull	Hall; –25 … +75 °C; çift pulse
MDD-12aq50b0,4-55NK2 2m	132151-020	25 × 25 × 50 mm	≥ 1,0	0,4 mm	0 – 10000 Hz	PVC kablo	Push-Pull	Manyetorezistif; –25 … +75 °C; çift pulse
MDD-12aq50b0,4-55NK3 2m	132158-020	25 × 25 × 50 mm	≥ 0,7	0,4 mm	0 – 10000 Hz	PVC kablo	Push-Pull	Manyetorezistif; –25 … +75 °C; çift pulse
MDD-12aq50b0,4-55NK4 2m	132160-020	25 × 25 × 50 mm	≥ 1,0	0,4 mm	0 – 10000 Hz	PVC kablo	Push-Pull	Manyetorezistif; –25 … +75 °C; çift pulse

Tüm modeller gömme montaja uygundur.

Pulse Sensörleri – Endüktif Tüm Metal (IAD/AHM)

Tip Kodu	Sipariş No	Gövde / Boy	Dişli Modülü	Algılama Mesafesi	Frekans Aralığı	Bağlantı	Çıkış	Ek Bilgi
IAD/AHM-12mg50b3,5-1Sd1A	113703	M12 / 50 mm	≥ 2,5	3,5 mm	0 – 20000 Hz	M12 konnektör	pnp, (NO)	Endüktif; –25 … +85 °C
IAD/AHM-12mg50b3,5-1NDc1A	113728-020	M12 / 50 mm	≥ 2,5	3,5 mm	0 – 20000 Hz	PVC kablo	pnp, NO	Endüktif; –25 … +85 °C
IAD/AHM-8eg60b1,5-1Wc1A	113722	M8 / 60 mm	≥ 2,5	1,5 mm	0 – 20000 Hz	M8 konnektör	pnp, (NO)	Endüktif; –25 … +85 °C

Tüm modeller gömme montaja uygundur.

Kapasitif Sensörler – Anahtarlama Çıkışlı (KAD)

Tip Kodu	Sipariş No	Gövde / Boy	Gövde Malzemesi	Bağlantı	Algılama Mesafesi	Montaj	Besleme	Çıkış	Ek Bilgi
KAD-8mg45b1,5-1PDc1A 2m	132417-020	M8 / 45 mm	Nikel kaplı pirinç (CuZn)	PUR kablo	1,5 mm	Gömme	DC, 3 telli	pnp, NO	–
KAD-12fg80n4-1ND1A 2m	132410-020	M12 / 70 mm	Plastik	PVC kablo	4 mm	Gömme değil	DC, 3 telli	pnp, NO	–
KAD-12mg80b4-1Sc1A	132415	M12 / 80 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	4 mm	Gömme	DC, 3 telli	pnp, NO	–
KAD-18mg95b8-1Sc1A	132413	M18 / 95 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	8 mm	Gömme	DC, 3 telli	pnp, NO	Potansiyometreli
KAD-18fg60n8-1NKc1A 2m	132414-020	M18 / 60 mm	Plastik	PVC kablo	8 mm	Gömme değil	DC, 3 telli	pnp, NO	Potansiyometreli
KAD-30fg60n15-1NKc1A 2m	132412-020	M30 / 60 mm	Plastik	PVC kablo	15 mm	Gömme değil	DC, 3 telli	pnp, NO	Potansiyometreli
KAD-30mg90b20-12Sd1A	132411	M30 / 90 mm	Nikel kaplı pirinç (CuZn)	M12 konnektör	20 mm	Gömme	DC, 4 telli	pnp, NO + NC	Potansiyometreli

İki Telli, Yüksek Sıcaklık ve Özel Sensörler (IAB, AFO, ZFN, IND, IVA, HAD)

Tip Kodu	Sipariş No	Ürün Grubu	Temel Özellikler
IAB-12mg60b2-3S1A	112618	Endüktif, demir esaslı metaller, iki telli	M12 × 1 / 60 mm; pirinç gövde; algılama mesafesi 2 mm; gömme montaj; M12 konnektör
AFO-77	120499	Yüksek sıcaklık sensörü	M18 × 1 / 30 mm; çelik gövde, seramik aktif yüzey; en çok 4 mm algılama mesafesi; gömme montaj; 0 … +200 °C; ZFN ünitesiyle kullanılır

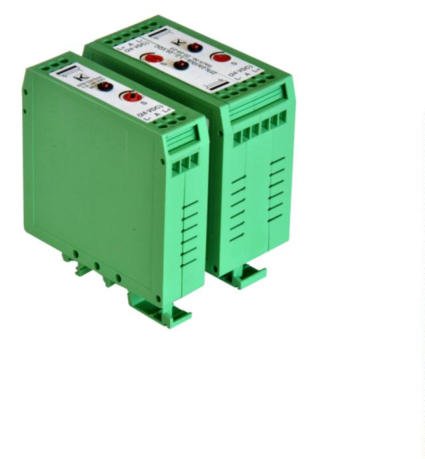

ZFN1/a10ca-1.3-24 VDC	200831	AFO sensörü için değerlendirme ünitesi	1 AFO sensörü için; 10 … 30 V DC; artı anahtarlamalı transistör çıkış, ≤ 400 mA; IP 20
ZFN2/a10ca-1.3-24 VDC	200923	AFO sensörü için değerlendirme ünitesi	2 AFO sensörü için; 10 … 30 V DC; artı anahtarlamalı transistör çıkış, ≤ 400 mA; IP 20
IND/A-45as95n22...32-1Sd1A	151601	Metal borularda ek yeri algılama	Boru çapı 22 … 32 mm; en çok 45 mm geçiş genişliği; 12 … 30 V DC; talep üzerine tedarik
IND/A-30as95n12...22-1Sd1A	151602	Metal borularda ek yeri algılama	Boru çapı 12 … 22 mm; en çok 33 mm geçiş genişliği; 12 … 30 V DC; talep üzerine tedarik
IVA-18ms41b±6-1PKc1/1	133101	Endüktif valf konum sensörü	M18 × 1 / 41 mm; strok aralığı ± 7 mm; yaklaşık 0,5 … 4,5 V DC analog gerilim çıkışı; 3 telli kablo; IP 67
HAD-15ms27n2-6PD1	132640	Devir değerlendirmesi entegre Hall sensörü	Ø 15 mm pirinç gövde; algılama mesafesi 1 … 2 mm; 20 kHz'e kadar; DC 3 telli, eksi anahtarlamalı; –25 … +120 °C; PUR kablo; IP 67

Bu gruptaki tipler üreticinin bilgi sayfalarından alınmıştır; müşteriye özel versiyonlar için bize ulaşın.

Aksesuarlar – Konnektörler ve Bağlantı Kabloları (JSM)

Tip Kodu	Sipariş No	Aksesuar Tipi	Konnektör	Çıkış Yönü	Kutup Sayısı	LED Gösterge	Kablo Boyu	Kablo Çapı	Ek Bilgi
JSM12V4gyy/LN4x0,25u5,0OG 2m	139719-020	PVC kablolu dişi konnektör	M12 dişi	Açılı	4 kutuplu	Var	2 m	5,0 mm	–25 … +80 °C
JSM8U3/LN3x0,34u5,0OG 2m	139701-020	PVC kablolu dişi konnektör	M8 dişi	Düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM18U4	139813	Dişi konnektör, sahada montajlı	M18, vidalı	Düz	4 kutuplu	Yok	–	3,0 … 6,5 mm	–40 … +85 °C
JSM8S3	139830	Erkek konnektör, sahada montajlı	M8, vidalı	Düz	3 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8U3/LP3x0,34u4,3BK/SM8S3 2m	139750-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M8 dişi / M8 erkek	Düz / düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM8U4/LN4x0,25u5,0OG 2m	139703-020	PVC kablolu dişi konnektör	M8 dişi	Düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM8V3/LN3x0,34u5,0OG 2m	139705-020	PVC kablolu dişi konnektör	M8 dişi	Açılı	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM8V4/LN4x0,25u5,0OG 2m	139707-020	PVC kablolu dişi konnektör	M8 dişi	Açılı	4 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM8V3gy/LN3x0,34u5,0OG 2m	139709-020	PVC kablolu dişi konnektör	M8 dişi	Açılı	3 kutuplu	Var	2 m	5,0 mm	–25 … +80 °C
JSM12U3/LN3x0,34u5,0OG 2m	139711-020	PVC kablolu dişi konnektör	M12 dişi	Düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM12U4/LN4x0,25u5,0OG 2m	139713-020	PVC kablolu dişi konnektör	M12 dişi	Düz	4 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM12V3/LN3x0,25u5,0OG 2m	139724-020	PVC kablolu dişi konnektör	M12 dişi	Açılı	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM12V4/LN4x0,25u5,0OG 2m	139721-020	PVC kablolu dişi konnektör	M12 dişi	Açılı	4 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C
JSM12V3gy/LN3x0,34u5,0OG 2m	139717-020	PVC kablolu dişi konnektör	M12 dişi	Açılı	3 kutuplu	Var	2 m	5,0 mm	–25 … +80 °C
JSV28V5	139819	Dişi konnektör, sahada montajlı	28, vidalı	Açılı	5 kutuplu	Yok	–	–	Amphenol-Tuchel; yedek parça
JSM18V4	139814	Dişi konnektör, sahada montajlı	M18, vidalı	Açılı	4 kutuplu	Yok	–	3,0 … 6,5 mm	–40 … +85 °C
JSM12U5	139809	Dişi konnektör, sahada montajlı	M12, vidalı	Düz	5 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12U8	139810	Dişi konnektör, sahada montajlı	M12, vidalı	Düz	8 kutuplu	Yok	–	4,0 … 8,0 mm	–25 … +90 °C
JSM12V5	139811	Dişi konnektör, sahada montajlı	M12, vidalı	Açılı	5 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12V8	139812	Dişi konnektör, sahada montajlı	M12, vidalı	Açılı	8 kutuplu	Yok	–	4,0 … 8,0 mm	–25 … +90 °C
JSM12U4	139806	Dişi konnektör, sahada montajlı	M12, vidalı	Düz	4 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12V4	139808	Dişi konnektör, sahada montajlı	M12, vidalı	Açılı	4 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM8U3	139801	Dişi konnektör, sahada montajlı	M8, vidalı	Düz	3 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8U4	139802	Dişi konnektör, sahada montajlı	M8, vidalı	Düz	4 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8V3	139803	Dişi konnektör, sahada montajlı	M8, vidalı	Açılı	3 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8V4	139804	Dişi konnektör, sahada montajlı	M8, vidalı	Açılı	4 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8S4	139831	Erkek konnektör, sahada montajlı	M8, vidalı	Düz	4 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8T3	139832	Erkek konnektör, sahada montajlı	M8, vidalı	Açılı	3 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM8T4	139833	Erkek konnektör, sahada montajlı	M8, vidalı	Açılı	4 kutuplu	Yok	–	3,5 … 5,0 mm	–40 … +85 °C
JSM12S3	139834	Erkek konnektör, sahada montajlı	M12, vidalı	Düz	3 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12S4	139835	Erkek konnektör, sahada montajlı	M12, vidalı	Düz	4 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12T3	139836	Erkek konnektör, sahada montajlı	M12, vidalı	Açılı	3 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12T4	139837	Erkek konnektör, sahada montajlı	M12, vidalı	Açılı	4 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12S5	139838	Erkek konnektör, sahada montajlı	M12, vidalı	Düz	5 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12S8	139839	Erkek konnektör, sahada montajlı	M12, vidalı	Düz	8 kutuplu	Yok	–	4,0 … 8,0 mm	–25 … +90 °C
JSM12T5	139840	Erkek konnektör, sahada montajlı	M12, vidalı	Açılı	5 kutuplu	Yok	–	3,0 … 6,5 mm	–25 … +90 °C
JSM12T8	139841	Erkek konnektör, sahada montajlı	M12, vidalı	Açılı	8 kutuplu	Yok	–	4,0 … 8,0 mm	–25 … +90 °C
JSM8V3gy/LP3x0,34u4,3BK/SM8S3 2m	139751-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M8 dişi / M8 erkek	Açılı / düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM8U3/LP3x0,34u4,3BK/SM12S3 2m	139752-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M8 dişi / M12 erkek	Düz / düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM8V3gy/LP3x0,34u4,3BK/SM12S3 2m	139753-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M8 dişi / M12 erkek	Açılı / düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM12U3/LP3x0,34u4,3BK/SM12S3 2m	139754-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M12 dişi / M12 erkek	Düz / düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM12V4gy/LP4x0,34u4,7BK/SM12S4 2m	139757-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M12 dişi / M12 erkek	Açılı / düz	4 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM12V3gy/LP3x0,34u4,3BK/SM12S3 2m	139755-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M12 dişi / M12 erkek	Açılı / düz	3 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo
JSM12U4/LP4x0,34u4,7BK/SM12S4 2m	139756-020	Kablolu dişi konnektör + erkek konnektör (adaptör)	M12 dişi / M12 erkek	Düz / düz	4 kutuplu	Yok	2 m	5,0 mm	–25 … +80 °C; PUR kablo

Kablolu konnektörlerin standart boyları 2 m, 5 m ve 10 m'dir; tabloda 2 m'lik tipler listelenmiştir.

İlgili Ürünler

Klaschka Çift Sac Kontrolü

Pres besleme hatlarında birbirine yapışmış sacları algılayan BDK çift sac kontrol üniteleri, sac kalınlık sensörleri ve değerlendirme ünitesiz BDK DuoFlex sensörleri.
