Klaschka · Sensörler ve Çift Sac Kontrolü

Klaschka Çift Sac Kontrolü

Name: Klaschka Çift Sac Kontrolü
Brand: Klaschka

İstif çözücü, robot ve besleyici gibi otomatik besleme sistemlerinde çift sacı kalıp ya da makine zarar görmeden önce algılayan BDK çift sac kontrol (double sheet detection) sistemleri.

Teklif İste Sensörler ve Çift Sac Kontrolü kategorisine dön

Teknik Belgeler

BDK Çift Sac Kontrolü Genel Bakış Broşürü (PDF) BDK-1.3 Kısa Tanıtım (PDF) BDK-1.3 Kullanım Kılavuzu (PDF) BDK-ET Kısa Tanıtım (PDF) BDK-ET Kullanım Kılavuzu (PDF) BDK Compact Kısa Tanıtım (PDF) BDK DuoFlex Veri Sayfası (PDF) BDK Duo Broşürü (PDF)

Öne Çıkan Özellikler

Demir esaslı (Fe) ve demir dışı (NE) saclarda çift sac algılama ve kalınlık ölçümü
Tek taraflı temaslı, tek taraflı temassız ve çift taraflı temassız ölçüm yöntemleri
BDK-1.3: farklı malzeme ve kalınlıklar için 256 program belleği; T-bağlantı elemanı ya da BDIW sensör anahtarıyla ek sensör
Paralel, PROFIBUS DP, PROFINET IO ve Interbus-S arayüzlü versiyonlar
BDK Compact: Fe saclar için ekonomik ünite; analog çıkış ve kolay teach-in fonksiyonu
BDK DuoFlex: değerlendirme ünitesi gerektirmeyen, ayrı verici ve alıcı modüllü sensör; konveyörlerde hareket halinde ve dururken ölçüm

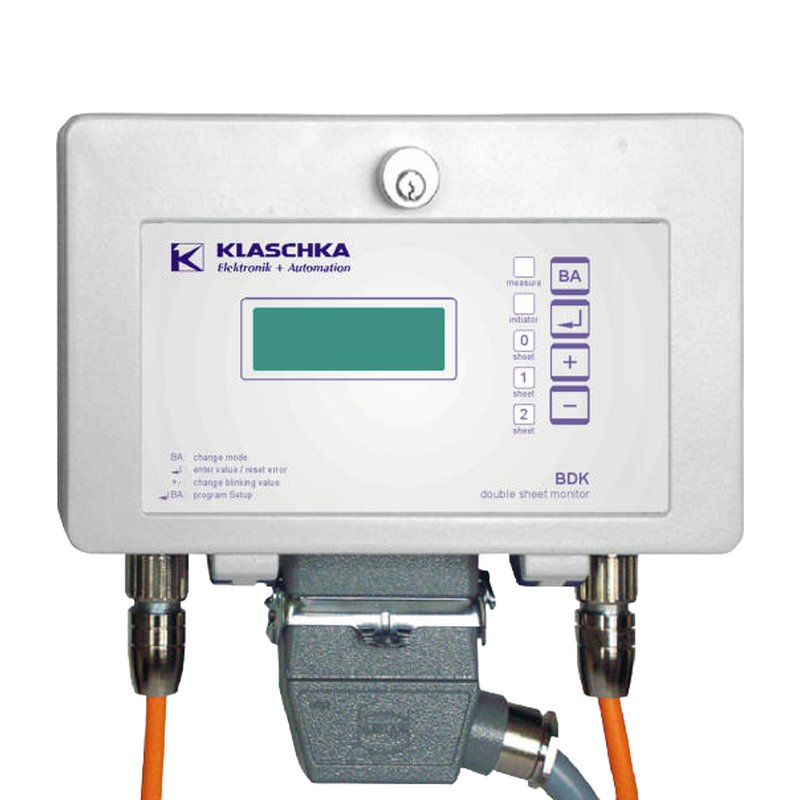

Değerlendirme Üniteleri (BDK-1.3, BDK-ET, BDK Compact)

Tip Kodu	Sipariş No	Sac Malzemesi	Ölçüm Yöntemi	Uyumlu Sensörler	Ölçüm Noktası	Genişletme	Arayüz	PC ile Veri Yedekleme	Ek Bilgi
BDK-1.3	200580	Fe, NE, Fe/NE	Temaslı + temassız	DSP, DSPW, BDWF, DSD, BDWD	2 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	Paralel	Var	Röle çıkışlı; 256 program belleği
BDK/OB-1.3	202101	Fe, NE, Fe/NE	Temaslı + temassız	DSP, DSPW, BDWF, DSD, BDWD	2 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	Paralel (yarı iletken röle)	Var	Yarı iletken röleli; 256 program belleği
BDK/FS-1.3	200581	Fe, NE, Fe/NE	Temaslı + temassız	DSP, DSPW, BDWF, DSD, BDWD	2 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	Interbus-S	Var	256 program belleği
BDK/FP-1.3	200582	Fe, NE, Fe/NE	Temaslı + temassız	DSP, DSPW, BDWF, DSD, BDWD	2 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	PROFIBUS DP	Var	256 program belleği
BDK/PN-1.3	200593	Fe, NE, Fe/NE	Temaslı + temassız	DSP, DSPW, BDWF, DSD, BDWD	2 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	PROFINET IO	Var	256 program belleği
BDK-ET-1.3	200596	Fe, NE, Fe/NE	Yalnızca temaslı	DSP, DSPW, BDWF	1 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	Paralel	Yok	256 program belleği
BDK-ET/OB-1.3	202102	Fe, NE, Fe/NE	Yalnızca temaslı	DSP, DSPW, BDWF	1 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	Paralel (yarı iletken röle)	Yok	256 program belleği
BDK-ET/FP-1.3	200597	Fe, NE, Fe/NE	Yalnızca temaslı	DSP, DSPW, BDWF	1 (+)	T-bağlantı elemanı, BDIW sensör anahtarı	PROFIBUS DP	Yok	256 program belleği

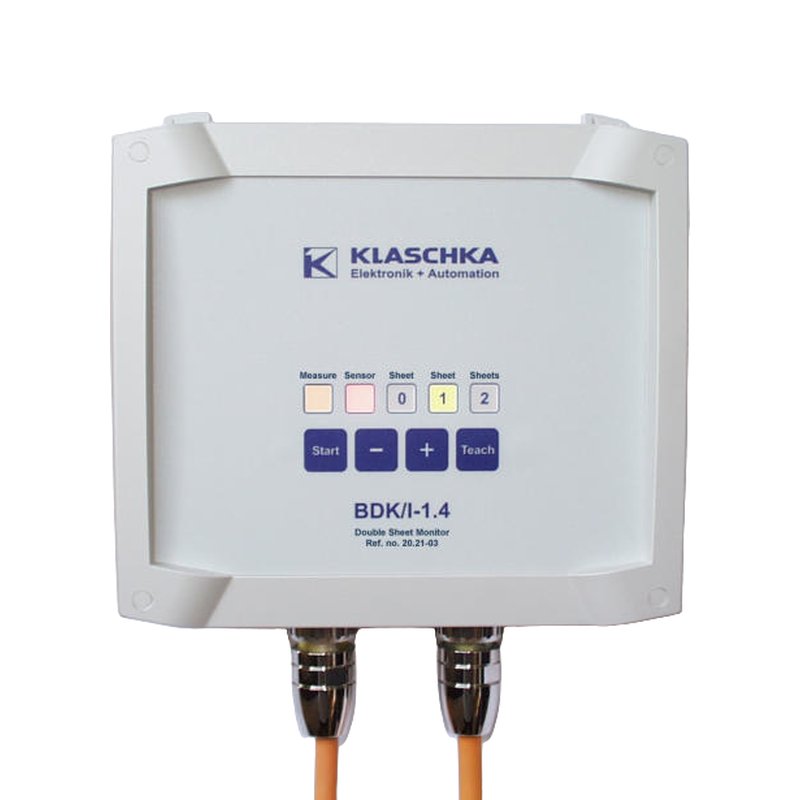

BDK/I-1.4, Compact	202103	Fe (demir esaslı)	Yalnızca temaslı	DSP (130595, 130596)	1	–	Paralel	Yok	Analog çıkış da mevcut; kolay teach-in fonksiyonu

Ölçüm noktası sütunundaki (+): T-bağlantı elemanı ya da BDIW sensör anahtarıyla ek sensör bağlanabilir.

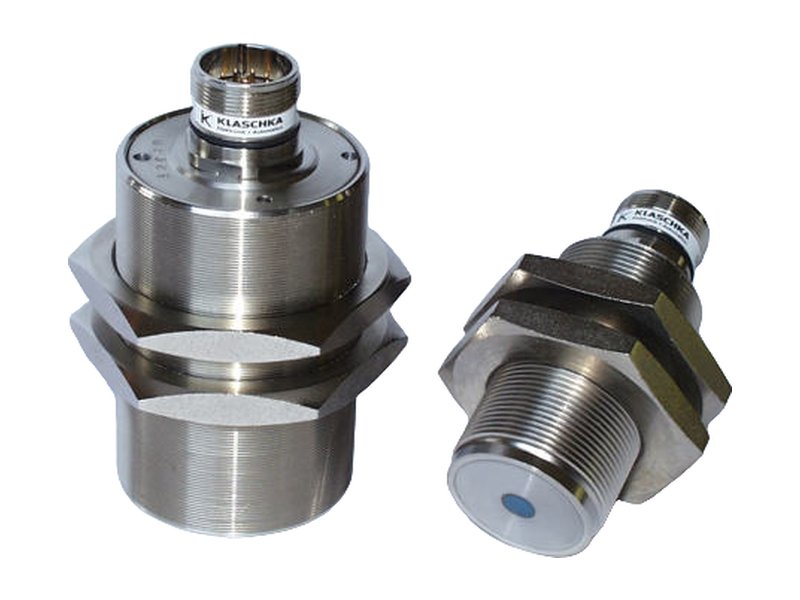

Sac Kalınlık Sensörleri (DSP, DSPW, BDWF, BDWD, DSD)

Tip Kodu	Sipariş No	Sac Malzemesi	Sac Kalınlığı	Ölçüm Yöntemi	Gövde Ölçüsü	Montaj	Uyumlu Ünite	Aksesuar	Ek Bilgi
DSP-36sg-2s	130596	Fe (demir esaslı)	0,15 – 1,5 mm	Tek taraflı, temaslı	36 mm	Gömme	BDK Compact	Tutucu, kablo	Hava aralığı toleranslı
DSPW-54sg-1s	130567	Fe / NE	Fe: 0,2 – 3,5 mm; NE: 0,2 – 2,5 mm	Tek taraflı, temaslı	54 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı
DSD-30mg74n3/6,5-1Sd1	130594	Fe (demir esaslı)	0,5 – 6,5 mm	Tek taraflı, temassız	30 mm	Gömme değil	BDK-1.3	Kablo	BDK yazılım sürümü F120 (Nisan 2022) ve sonrası
BDWF-m54rg-2s	130573	NE (demir dışı)	0,2 – 5,5 mm	Tek taraflı, temaslı	54 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı
DSP-36sg-1s	130586	Fe (demir esaslı)	0,2 – 1,5 mm	Tek taraflı, temaslı	36 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı
DSP-42sg-1s	130587	Fe (demir esaslı)	0,2 – 2,5 mm	Tek taraflı, temaslı	42 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı
DSP-54sg-1s	130589	Fe (demir esaslı)	0,2 – 3,5 mm	Tek taraflı, temaslı	54 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı
DSP-75sg-1s	130590	Fe (demir esaslı)	0,2 – 5,5 mm	Tek taraflı, temaslı	75 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı
DSP-54sg-2s	130595	Fe (demir esaslı)	0,15 – 3,5 mm	Tek taraflı, temaslı	54 mm	Gömme	BDK Compact	Tutucu, kablo	Hava aralığı toleranslı
DSD-18mg61n0,5/3-1Sd1	130591	Fe (demir esaslı)	0,5 – 3,5 mm	Tek taraflı, temassız	18 mm	Gömme değil	BDK-1.3	Kablo	BDK yazılım sürümü F119 (Ağustos 2015) ve sonrası
BDWD/S-m36rg-1s	130574	Fe / NE	Fe: 3,5 mm; NE: 6,0 mm	Çift taraflı, temassız	36 mm	Gömme değil	BDK-1.3	Kablo	Verici; alıcı (130575) ile birlikte kullanılır
BDWD/E-m36rg-1s	130575	Fe / NE	Fe: 3,5 mm; NE: 6,0 mm	Çift taraflı, temassız	36 mm	Gömme değil	BDK-1.3	Kablo	Alıcı; verici (130574) ile birlikte kullanılır
BDWD/S-60aq30-1Y1	130576	Fe / NE	Fe: 3,5 mm; NE: 6,0 mm	Çift taraflı, temassız	60 × 60 mm	Gömme değil	BDK-1.3	Kablo	Verici; alıcı (130577) ile birlikte kullanılır
BDWD/E-60aq30-1Y1	130577	Fe / NE	Fe: 3,5 mm; NE: 6,0 mm	Çift taraflı, temassız	60 × 60 mm	Gömme değil	BDK-1.3	Kablo	Alıcı; verici (130576) ile birlikte kullanılır
DSPW-42sg-1s	130566	Fe / NE	Fe: 0,2 – 3,0 mm; NE: 0,2 – 2,0 mm	Tek taraflı, temaslı	42 mm	Gömme	BDK-1.3, BDK-ET	Tutucu, kablo	Hava aralığı toleranslı

Fe: demir esaslı sac; NE: demir dışı sac. Sensörler BDK değerlendirme üniteleriyle birlikte kullanılır.

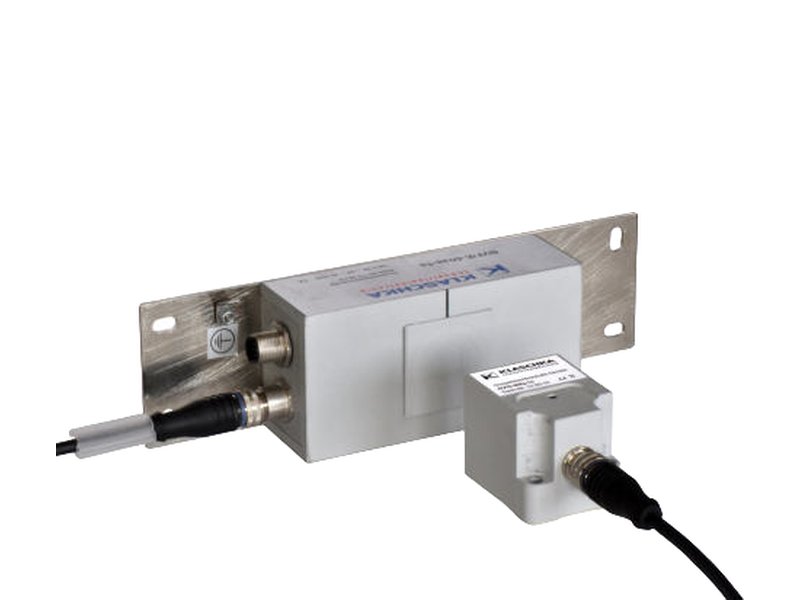

Çift Sac Sensörleri – BDK DuoFlex (değerlendirme ünitesiz)

Tip Kodu	Sipariş No	Modül	Sac Malzemesi	Sac Kalınlığı	Ölçüm Yöntemi	Gövde Ölçüsü	Bağlantı	Çıkış	Ek Bilgi
BV/S-40fq-1s	133510	BDK DuoFlex verici	Fe / NE	Fe: 0,1 – 2,0 mm; V2A: 0,2 – 5,0 mm; Al: 0,1 – 10 mm	Çift taraflı, temassız	40 × 40 × 50 mm	M12 konnektör	pnp, yarı iletken	BDK DuoFlex alıcıları (133511, 133512, 133513) için
BVD/E-60as-1s	133511	BDK DuoFlex alıcı	Fe / NE	Fe: 0,1 – 2,0 mm; V2A: 0,2 – 5,0 mm; Al: 0,1 – 10 mm	Çift taraflı, temassız	40 × 60 × 120 mm	M12 konnektör	pnp, yarı iletken	Esnek montaj; bantlı konveyör sistemlerine uygun
BVF/E-60as-1s	133513	BDK DuoFlex alıcı	Fe / NE	Fe: 0,1 – 2,0 mm; V2A: 0,2 – 5,0 mm; Al: 0,1 – 10 mm	Çift taraflı, temassız	40 × 60 × 120 mm	M12 konnektör	pnp, yarı iletken + analog 0 – 20 mA	Esnek montaj; bantlı konveyör sistemlerine uygun

BDK DuoFlex bir verici ve bir alıcı modülden oluşur; değerlendirme elektroniği sensöre entegredir.

Aksesuarlar – Sensör Anahtarı, Kablolar, Tutucular (BDIW, ADD, VLG, ZBF)

Tip Kodu	Sipariş No	Uyumlu Ünite	Konnektör Yönü	Uzunluk	Açıklama
SMF25-1	139904	BDK-1.3, BDK-ET-1.3	–	–	Paralel arayüzlü üniteler için; besleme kablosu bağlantısı için dişi konnektör
SPF8-1	139905	BDIW sensör anahtarı	–	–	BDIW sensör anahtarı için; besleme kablosu bağlantısı için dişi konnektör
SMF6-3	139906	BDK-1.3, BDK-ET-1.3	–	–	PROFIBUS, PROFINET ve Interbus arayüzlü üniteler için; besleme kablosu bağlantısı için dişi konnektör
ZBF/FBF54-1	139969	BDK-1.3, BDK-ET-1.3, BDK Compact	–	–	M54 × 0,75 dişli sensörler için vantuzlu tutucu; yaylı
ZBF/FBF42-1	139977	BDK-1.3, BDK-ET-1.3	–	–	M42 × 1,5 dişli sensörler için vantuzlu tutucu; yaylı, esnek küresel yataklı
ZBF/FBF42-2	139984	BDK-1.3, BDK-ET-1.3	–	–	M42 × 1,5 dişli sensörler için vantuzlu tutucu; yaylı
ZBF/FBF54-2	139987	BDK-1.3, BDK-ET-1.3, BDK Compact	–	–	M54 × 0,75 dişli sensörler için vantuzlu tutucu; yaylı, esnek küresel yataklı

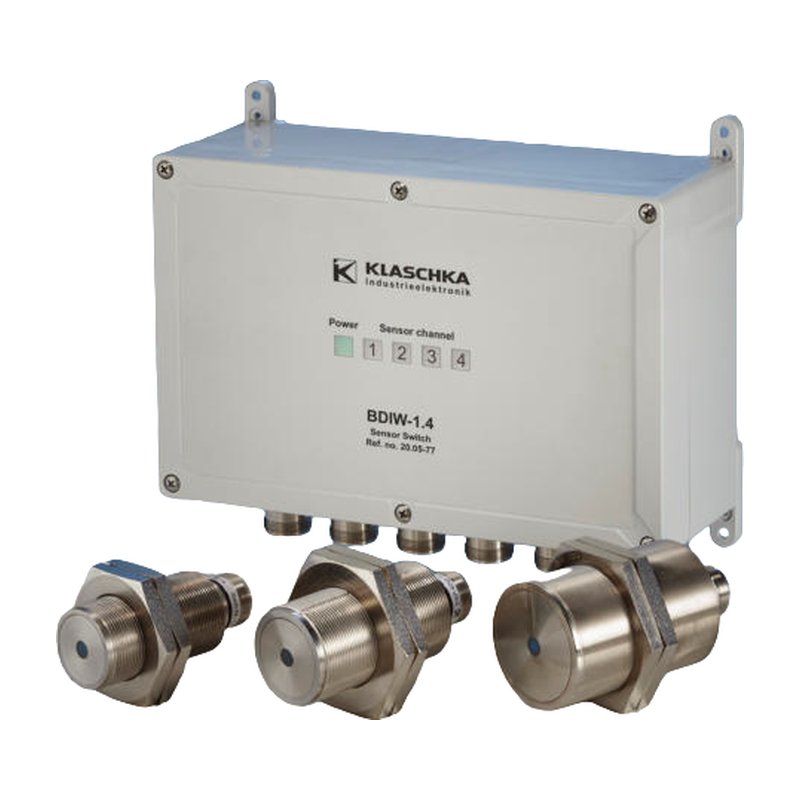

BDIW-1.4	200577	BDK-1.3, BDK-ET-1.3	–	–	4 ek sensöre kadar bağlantı için sensör anahtarı; 4 ek sensöre uygun
VLG 9/2+4PS/5-1 5m	201835-050	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	5 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/10-1 10m	201835-100	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	10 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/15-1 15m	201835-150	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	15 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/20-1 20m	201835-200	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	20 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/5-2 5m	201836-050	BDK-1.3, BDK-ET-1.3	Sensör tarafı açılı	5 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/10-2 10m	201836-100	BDK-1.3, BDK-ET-1.3	Sensör tarafı açılı	10 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/10-2 10m	201836-150	BDK-1.3, BDK-ET-1.3	Sensör tarafı açılı	15 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/20-2 20m	201836-200	BDK-1.3, BDK-ET-1.3	Sensör tarafı açılı	20 m	Sensör kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/5-3 5m	201837-050	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	5 m	Ek uzatma kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/10-3 10m	201837-100	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	10 m	Ek uzatma kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/5-4 5m	201838-050	BDK-1.3, BDK-ET-1.3	Sensör tarafı açılı	5 m	Ek uzatma kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9/2+4PS/10-4 10m	201838-100	BDK-1.3, BDK-ET-1.3	Sensör tarafı açılı	10 m	Ek uzatma kablosu; sensörler: DSP, DSPW, BDWF (BDWD, DSD-60mg)
VLG 9E/2+4PS/5-1 5m	201839-050	BDK-1.3, BDK-ET-1.3	–	5 m	Açık uçlu; BDK ünitesi ile çoklu kaplin arası bağlantı kablosu
VLG 9E/2+4PS/2-2 2m	201840-020	BDK-1.3, BDK-ET-1.3	Düz dişi konnektör	2 m	Açık uçlu; çoklu kaplin ile sensör arası bağlantı kablosu
VLG 9E/2+4PS/5-2 5m	201840-050	BDK-1.3, BDK-ET-1.3	Düz dişi konnektör	5 m	Açık uçlu; çoklu kaplin ile sensör arası bağlantı kablosu
VLG 9E/2+4PS/2-3 2m	201841-020	BDK-1.3, BDK-ET-1.3	Açılı dişi konnektör	2 m	Açık uçlu; çoklu kaplin ile sensör arası bağlantı kablosu
VLG 9E/2+4PS/5-3 5m	201841-050	BDK-1.3, BDK-ET-1.3	Açılı dişi konnektör	5 m	Açık uçlu; çoklu kaplin ile sensör arası bağlantı kablosu
ADD 1/2-1.3	201845	BDK-1.3, BDK-ET-1.3	Sensör tarafı düz	–	2 ek sensör bağlamak için T-bağlantı elemanı; 2 farklı sensöre uygun
VLG 9+5/3S/5-1 5m	201880-050	Yalnızca BDK-1.3	Sensör tarafı düz	5 m	Tek taraflı temassız sensörler için: DSD-18 ve DSD-30
VLG 9+5/3S/5-2 5m	201881-050	Yalnızca BDK-1.3	Sensör tarafı açılı	5 m	Tek taraflı temassız sensör için: DSD-18 (130591)
VLG9/2+4PS/5-5 5m	201893-050	BDK Compact	Sensör tarafı düz	5 m	Sensör kablosu; sensörler: DSP-36 (130596) ve DSP-54 (130595)
VLG9/2+4PS/10-5 10m	201893-100	BDK Compact	Sensör tarafı düz	10 m	Sensör kablosu; sensörler: DSP-36 (130596) ve DSP-54 (130595)
VLG9/2+4PS/5-6 5m	201894-050	BDK Compact	Sensör tarafı açılı	5 m	Sensör kablosu; sensörler: DSP-36 (130596) ve DSP-54 (130595)
VLG9/2+4PS/10-6 10m	201894-100	BDK Compact	Sensör tarafı açılı	10 m	Sensör kablosu; sensörler: DSP-36 (130596) ve DSP-54 (130595)
VLG9E/2+4PS/5-5 5m	201895-050	BDK Compact	–	5 m	Bağlantı kablosu
VLG9E/2+4PS/10-5 10m	201895-100	BDK Compact	–	10 m	Bağlantı kablosu
