Crouzet Mikro Switch Serisi

Name: Crouzet Mikro Switch Serisi
Brand: Crouzet

Klasik, minyatür, subminyatür ve sub-subminyatür gövdelerde, standart ve sızdırmaz tipleriyle ani hareketli (snap-action) mikro switch'ler.

Teklif İste Switch ve Sensörler kategorisine dön

Teknik Belgeler

Mikro Switch Seçim Kılavuzu (PDF) Mikro Switch Temel Teknik Kavramlar (PDF) 83 160 Pozitif Açmalı Tip (831607) Veri Sayfası (PDF)

Öne Çıkan Özellikler

Klasik, minyatür (V3), subminyatür (V4) ve sub-subminyatür (V5) gövde boyutları
Ani hareketli (snap-action) kontak mekanizması; enversör (SPDT), NK veya NA kontak seçenekleri (modele göre)
250 V AC'de 20 A'e kadar nominal akım; düşük seviyeli devreler için 1 mA / 4 V DC'den itibaren çalışan çift akımlı (dual-current) tipler (modele göre)
IP67 / IP69 koruma sınıfında sızdırmaz seriler (V3S, V3DS, V4S, V5S)
Lehim, faston, vidalı, PCB ve tel/kablo çıkışlı bağlantı seçenekleri (modele göre)
Düz ve makaralı kol gibi aktüatör seçenekleri; hazır monte veya sonradan takılabilir (modele göre)
ENEC, cURus ve CCC onaylı tipler (modele göre)

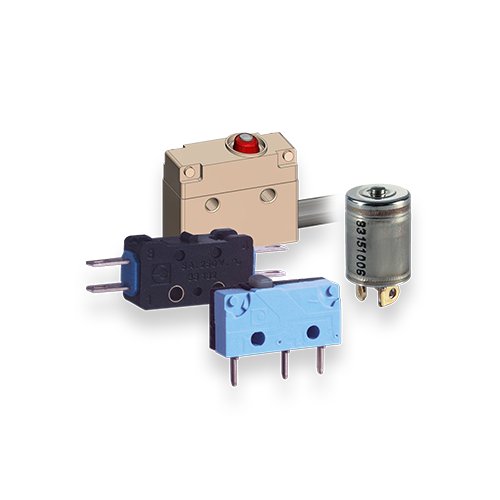

V3 / V3D Serisi (Minyatür)

Seri	Tip	Nominal / Termik Akım (250 V AC)	Kontak	Bağlantı	Koruma Sınıfı	Çalışma Sıcaklığı
83 161	V3 – Premium minyatür	16 A / 20 A	Enversör (SPDT); NK veya NA seçenekli	Lehim, faston (2,8 / 4,8 / 6,3 mm), vidalı	IP40	−60…+125 °C
83 160	Minyatür, ağır hizmet (heavy duty)	16 A / 20 A	Enversör (SPDT); NK veya NA seçenekli	Lehim, faston (4,8 / 6,3 mm), PCB	IP40	−40…+125 °C
83 26	V3D – Standart minyatür	20 A / 25 A	Enversör (SPDT); NK veya NA seçenekli	Vidalı, lehim, faston (2,8 / 4,8 / 6,3 mm), PCB	IP40	−50…+125 °C (tipe göre −20…+150 °C)

Akım değerleri, serinin üretici veri sayfasındaki en yüksek nominal / termik değerleridir; tipe (düşük kuvvetli, çift akımlı vb.) göre daha düşük olabilir.

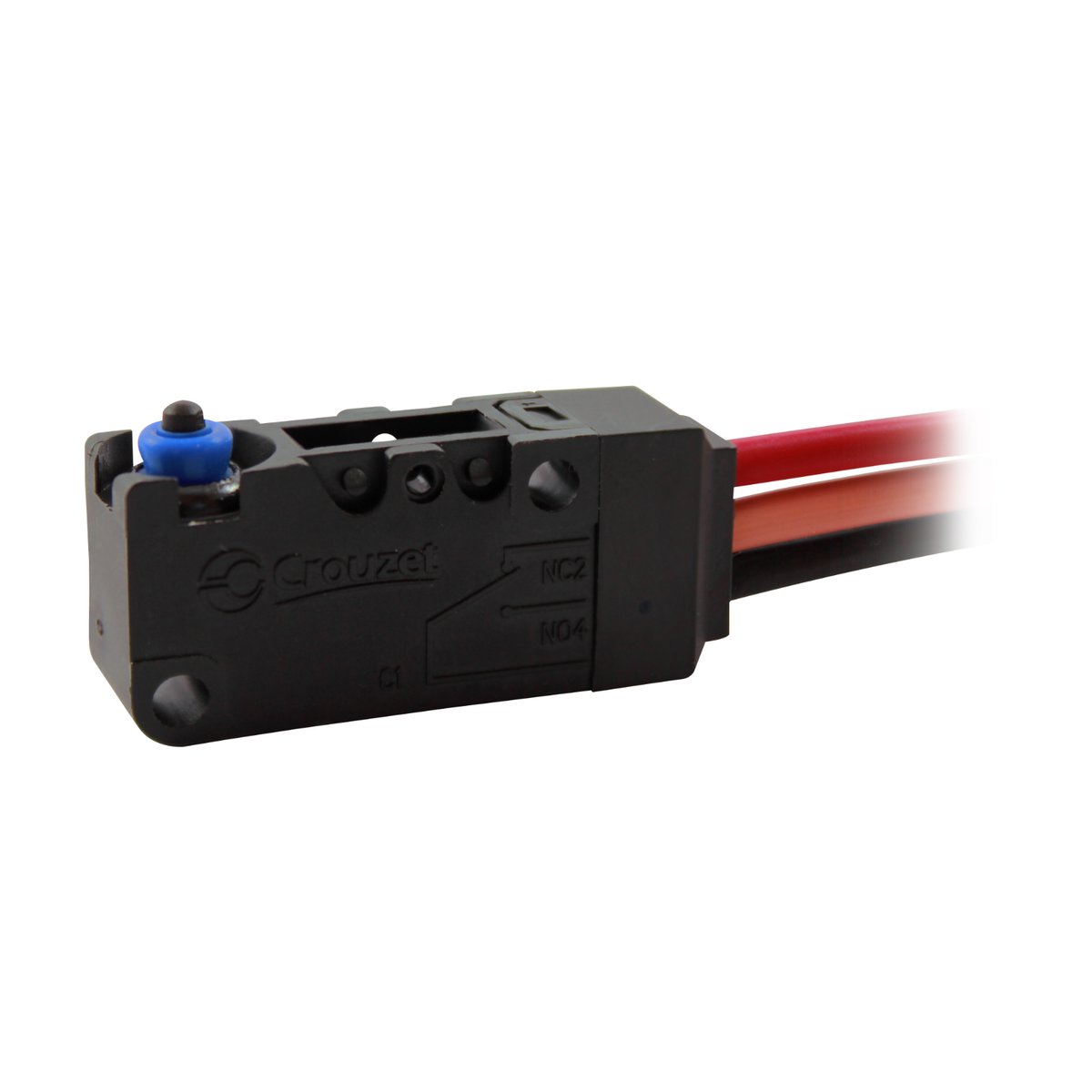

V3S / V3DS Serisi (Minyatür, Sızdırmaz)

Seri	Tip	Nominal / Termik Akım (250 V AC)	Kontak	Bağlantı	Koruma Sınıfı	Çalışma Sıcaklığı
83 169	V3S – Sızdırmaz minyatür	8 A / 10 A	Enversör (SPDT); NK veya NA seçenekli	Tel veya kablo çıkışlı	IP67 / IP69	−40…+105 °C (kablolu: +90 °C)
83 29	V3DS – Sızdırmaz, kompakt minyatür	10 A / 10 A	Enversör (SPDT); NK veya NA seçenekli	Faston 6,3 mm veya tel çıkışlı	IP67	−40…+85 °C
83 139	Minyatür, sızdırmaz, çift kesmeli	6 A / 11 A	Çift kesmeli enversör (Form Za); 2 kutuplu tip mevcut	Tel veya kablo çıkışlı	IP66 / IP67	−40…+85 °C

Akım değerleri, serinin üretici veri sayfasındaki en yüksek nominal / termik değerleridir; tipe (düşük kuvvetli, çift akımlı vb.) göre daha düşük olabilir.

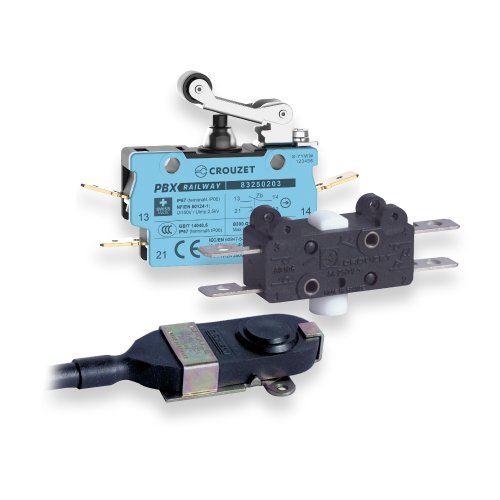

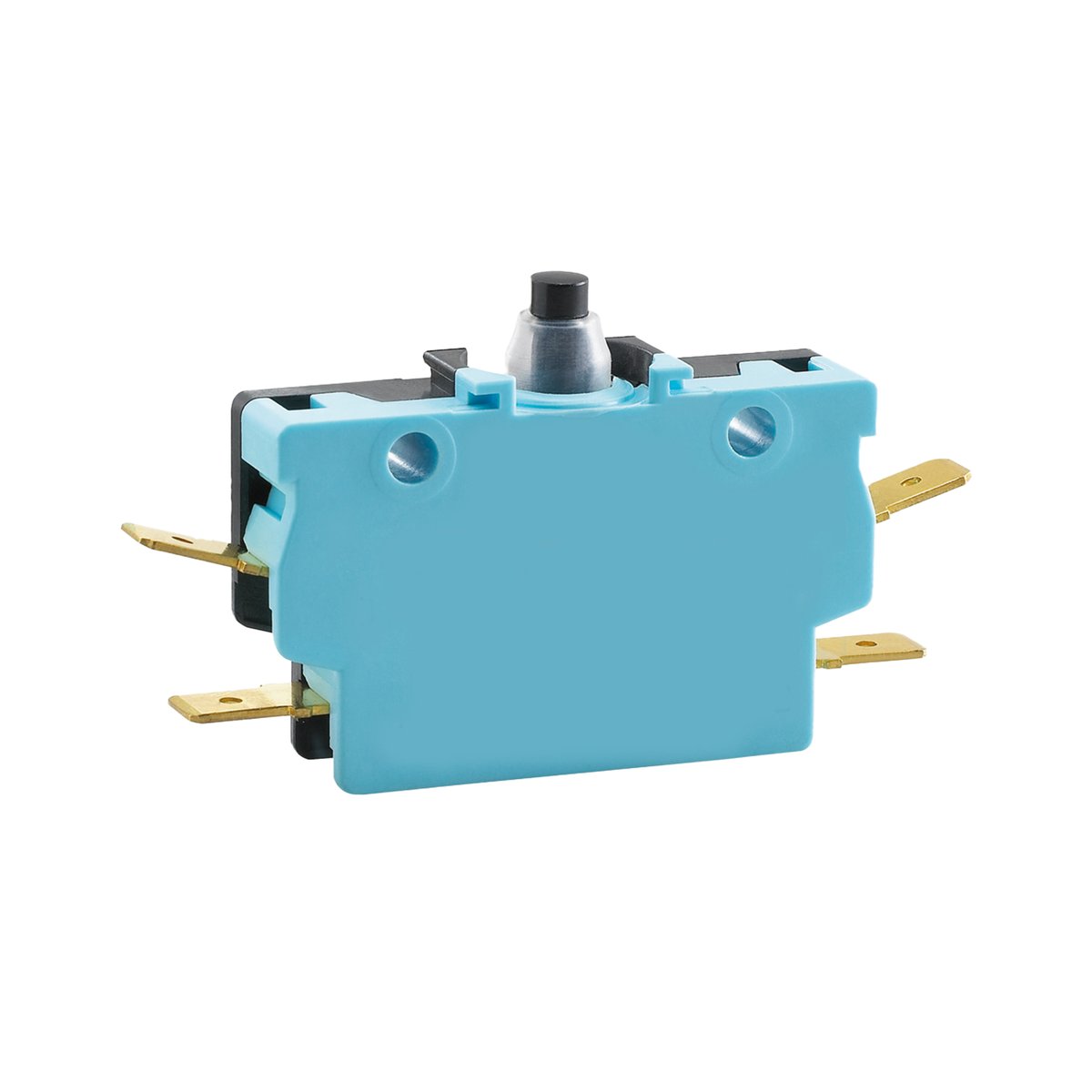

Özel Tip (Klasik Gövde)

Seri	Tip	Nominal / Termik Akım (250 V AC)	Kontak	Bağlantı	Koruma Sınıfı	Çalışma Sıcaklığı
PBX 83 24	PBX – Pozitif açmalı, ayrık devreli	6 A / 10 A	Çift kesmeli, ayrık devreli (Form Zb); pozitif açma	Faston 6,3 mm veya vidalı	IP40 veya IP65 / IP67	−50…+85 °C
83 106	Çift kesmeli; 2 kararlı konumlu tip mevcut	5 A / 17,5 A	Çift kesmeli enversör (Form Za); NK veya NA seçenekli	Faston 6,3 mm (vidalı veya lehim opsiyonel)	IP40	−40…+85 °C
83 109	Çift kesmeli, önden bağlantılı	5 A / 17,5 A	Çift kesmeli enversör (Form Za); NK veya NA seçenekli	Lehim (ön yüzden çıkış)	IP40	−40…+85 °C
83 111	Çift kesmeli, arkadan somun veya klipsle montaj	5 A / 17,5 A	Çift kesmeli enversör (Form Za); NK veya NA seçenekli	Faston 6,3 mm (vidalı veya lehim opsiyonel)	IP40	−40…+85 °C
83 112	Çift kesmeli, dahili vidalı bağlantılı	5 A / 17,5 A	Çift kesmeli enversör (Form Za)	Vidalı	IP40	−40…+85 °C
83 154	Çift kesmeli, yüksek DC anahtarlama (manyetik ark söndürmeli)	5 A (250 V DC) / 17,5 A	Çift kesmeli enversör (Form Za); NK veya NA seçenekli	Faston 6,3 mm	IP40	−40…+125 °C
83 123	Sızdırmaz, alçak profilli kauçuk gövde	5 A / 12 A	Enversör (SPDT); NK veya NA seçenekli	Kablo çıkışlı	IP66 / IP67 / IP69	−5…+85 °C (silikon gövde: −40…+85 °C)

Akım değerleri, serinin üretici veri sayfasındaki en yüksek nominal / termik değerleridir; tipe (düşük kuvvetli, çift akımlı vb.) göre daha düşük olabilir. 83 154 serisinde nominal akım 250 V DC içindir.

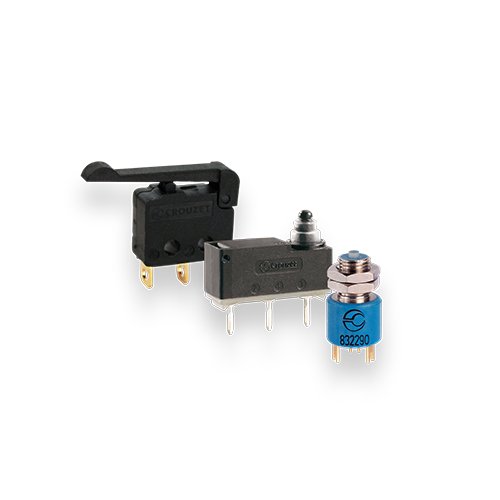

V5S / V5D Serisi (Sub-Subminyatür)

Seri	Tip	Nominal / Termik Akım (250 V AC)	Kontak	Bağlantı	Koruma Sınıfı	Çalışma Sıcaklığı
83 20	V5S – Sızdırmaz sub-subminyatür	4 A / 5 A	Enversör (SPDT); NK veya NA seçenekli	PCB, lehim veya tel çıkışlı	IP67 / IP69	−40…+90 °C
83 194	V5D – Standart sub-subminyatür	5 A / 8,5 A	Enversör (SPDT)	Lehim	IP40	−40…+85 °C
83 141	Sub-subminyatür, yüksek hassasiyetli	5 A / 8,5 A	Enversör (SPDT)	Lehim	IP40	−55…+150 °C

Akım değerleri, serinin üretici veri sayfasındaki en yüksek nominal / termik değerleridir; tipe (düşük kuvvetli, çift akımlı vb.) göre daha düşük olabilir.

V4 / V4D / V4S Serisi (Subminyatür)

Seri	Tip	Nominal / Termik Akım (250 V AC)	Kontak	Bağlantı	Koruma Sınıfı	Çalışma Sıcaklığı
83 170	V4 – Premium subminyatür	10 A / 12,5 A	Enversör (SPDT); NK veya NA seçenekli	Lehim, faston 2,8 mm, PCB	IP40	−40…+125 °C
83 27	V4D – Standart subminyatür	12 A / 15 A	Enversör (SPDT); NK veya NA seçenekli	Lehim, faston 2,8 mm, PCB	IP40	−25…+85 °C (tipe göre +125 / +150 °C)
83 18	V4S – Sızdırmaz subminyatür	10 A / 12,5 A	Enversör (SPDT); NK veya NA seçenekli	Lehim, faston 2,8 mm, PCB, tel veya kablo çıkışlı	IP67 / IP69	−40…+125 °C (tel/kablo çıkışlı: +105 °C)

Akım değerleri, serinin üretici veri sayfasındaki en yüksek nominal / termik değerleridir; tipe (düşük kuvvetli, çift akımlı vb.) göre daha düşük olabilir.
