Crouzet Limit Switch Serisi

Name: Crouzet Limit Switch Serisi
Brand: Crouzet

Makine ve tesis otomasyonundan havacılık, nükleer ve patlayıcı ortam uygulamalarına kadar konum algılama için metal ve plastik gövdeli limit switch serileri.

Teklif İste Switch ve Sensörler kategorisine dön

Teknik Belgeler

Limit Switch Seçim Kılavuzu (PDF) Switch ve Sensör Ürünlerine Genel Bakış (PDF)

Öne Çıkan Özellikler

Metal (zamak, çelik, alüminyum, paslanmaz çelik) veya plastik gövde seçenekleri (seriye göre)
Ani hareketli (snap-action) kontak mekanizması; IEC/EN 60947-5-1 Ek K'ya uygun pozitif açmalı NK kontak (modele göre)
Pim, makaralı pim, makaralı kol, ayarlı kol, esnek metal kol ve döner kafa aktüatör seçenekleri (seriye göre)
IP66 / IP67 / IP68 / IP69'a kadar koruma sınıfı (seriye göre)
−55 °C ile +250 °C arasında çalışma sıcaklığı seçenekleri (seriye göre)
10 milyon çevrime kadar mekanik ömür (seriye göre)
Havacılık, nükleer ve patlayıcı ortam (ATEX / IECEx) için özel seriler; CE, UL ve CCC onayları (modele göre)

Standart

Seri	Tip	Gövde	Kontak	Maks. Akım (250 V AC)	Koruma Sınıfı	Çalışma Sıcaklığı	Mekanik Ömür
83 83	Vidalı klemens bağlantılı, ayarlanabilir montajlı evrensel tip; yakl. 56 × 73 × 36 mm	Metal (zamak)	Ani hareketli; 1 NA + 1 NK, çift kesmeli (Form Za)	10 A	IP66	−10 … +70 °C (−40 °C isteğe bağlı)	10 milyon çevrim

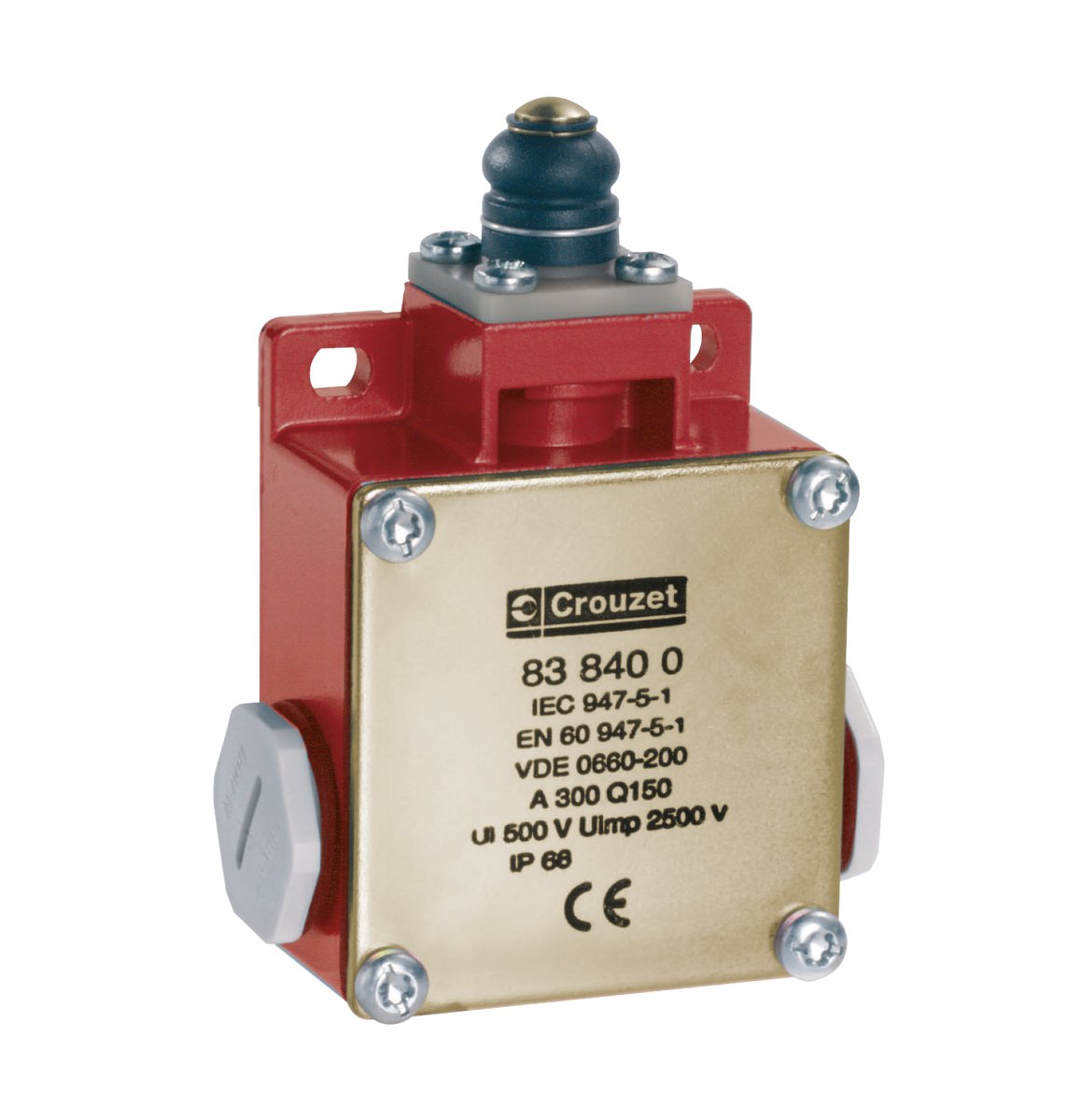

83 84	Vidalı klemens bağlantılı, 3 kablo girişli evrensel tip; yakl. 87 × 51 × 33 mm; pozitif açmalı versiyonlar mevcut	Metal (zamak)	Ani hareketli; 1 NA + 1 NK, çift kesmeli (Form Za)	10 A	IP66	−10 … +70 °C (−40 °C silikon versiyon isteğe bağlı)	10 milyon çevrim
83 87	Kompakt, ön kablolu veya M12 konnektörlü; "EN" ölçüsü, yakl. 30 × 49 × 16 mm	Metal (zamak)	Ani hareketli; 1 NA + 1 NK, galvanik ayrık (Form Zb); pozitif açmalı NK	10 A (M12 konnektörlü tiplerde daha düşük)	IP66 / IP67 / IP69, IK07	−25 … +70 °C (−40 °C isteğe bağlı)	10 milyon çevrim
83 88	Kompakt, ön kablolu; "US" ölçüsü, yakl. 39 × 49 × 16 mm	Metal (zamak)	Ani hareketli; 1 NA + 1 NK, galvanik ayrık (Form Zb); pozitif açmalı NK	10 A	IP66 / IP67 / IP69, IK07	−25 … +70 °C (−40 °C isteğe bağlı)	10 milyon çevrim

83 83 serisi için üretici ayrı bir veri sayfası yayımlamamıştır; bu satırdaki değerler seçim kılavuzundan alınmıştır; standart çalışma sıcaklığı kardeş seri 83 84 ile aynı gösterilmiştir. Aktüatör seçenekleri: çelik pim, makaralı pim, makaralı kol, ayarlı makaralı kol, esnek metal kol ve döner kafa (seriye ve modele göre).

Özel Tip

Seri	Tip	Gövde	Kontak	Maks. Akım (250 V AC)	Koruma Sınıfı	Çalışma Sıcaklığı	Mekanik Ömür
83 589	Zorlu koşullar için sağlam (robust) tip; M16 × 1 dişli gövde, paslanmaz çelik pim; ön kablolu; yakl. 25 × 64 × 25 mm	Plastik	Ani hareketli; enversör (SPDT, Form C)	8 A	IP66 / IP67 / IP69	−40 … +85 °C	10 milyon çevrim

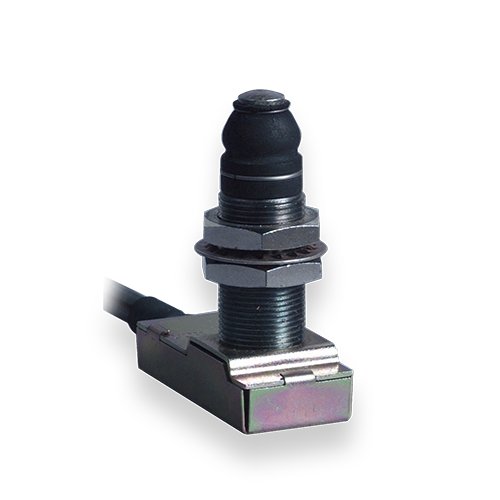

83 731	Alçak profilli tip, korumalı metal pim; dişli gövde ile montaj; ön kablolu	Çelik	Ani hareketli; enversör (SPDT, Form C)	10 A	IP66 / IP69	−5 … +70 °C (−40 °C silikon versiyon isteğe bağlı)	1 milyon çevrim
83 732	Alçak profilli tip, çelik makaralı pim; dişli gövde ile montaj; ön kablolu	Çelik	Ani hareketli; enversör (SPDT, Form C)	10 A	IP66 / IP69	−5 … +70 °C (−40 °C silikon versiyon isteğe bağlı)	1 milyon çevrim
83 733	Alçak profilli tip, metal pim; dişli gövde ile montaj; ön kablolu	Çelik	Ani hareketli; enversör (SPDT, Form C)	10 A	IP66 / IP69	−5 … +70 °C (−40 °C silikon versiyon isteğe bağlı)	1 milyon çevrim

Standart kontak enversördür (SPDT); yalnızca NA veya yalnızca NK versiyonlar ve farklı kablo boyları isteğe bağlıdır. 83 589 serisinde çift akımlı (dual-current) tip de bulunur.

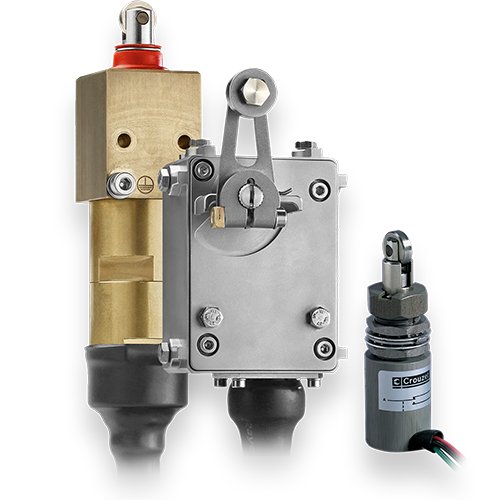

Zorlu Ortam (Havacılık / ATEX / Nükleer)

Seri	Tip	Gövde	Kontak	Maks. Akım (250 V AC)	Koruma Sınıfı	Çalışma Sıcaklığı	Mekanik Ömür
83 777	Havacılık tipi, sızdırmaz (sealed); ön kablolu; min. Ø 17 × 40 mm	Alüminyum	Ani hareketli; enversör (SPDT, Form C); 2 ve 3 kutuplu versiyonlar	4 A	IP66 / IP68 (4 m) / IP69	−55 … +125 °C	50 000 çevrim
83 778	Havacılık tipi, sızdırmaz (sealed); ön kablolu; min. Ø 17 × 40 mm	Alüminyum	Ani hareketli; enversör (SPDT, Form C); 2 ve 3 kutuplu versiyonlar	4 A	IP66 / IP68 (4 m) / IP69	−55 … +125 °C	50 000 çevrim
83 770	Havacılık tipi, hermetik; ön kablolu; min. Ø 14 × 34 mm	Paslanmaz çelik	Ani hareketli; enversör (SPDT, Form C); 2 kutuplu versiyon	4 A	IP66 / IP68 (18 m) / IP69	−55 … +250 °C	100 000 çevrim
83 771	Havacılık tipi, hermetik; ön kablolu; min. Ø 14 × 34 mm	Paslanmaz çelik	Ani hareketli; enversör (SPDT, Form C); 2 kutuplu versiyon	4 A	IP66 / IP68 (18 m) / IP69	−55 … +250 °C	100 000 çevrim
83 99 Ex	Patlayıcı ortam tipi (ATEX / IECEx, II 2G Ex d IIB+H2); üst pim, makaralı pim veya döner kafa; ön kablolu; min. 100 × 30 × 30 mm	Alüminyum, bronz veya paslanmaz çelik	Ani hareketli; enversör (SPDT, Form C)	1 A (24/30 V DC'de 3 A)	IP66 / IP67 / IP69	−40 … +200 °C (modele ve kabloya göre)	100 000 çevrim
83 99 Nuc	Nükleer tesis uygulamaları için (modele göre RCC-E nitelikli); doğrusal veya döner hareket; ön kablolu	Alüminyum, bronz veya paslanmaz çelik	Ani hareketli; enversör (SPDT, Form C); 2 kutuplu versiyon	1 A (24/30 V DC'de 3 A)	IP66 / IP68 (18 m) / IP69	−55 … +250 °C	100 000 çevrim

Bu seriler uygulamaya özel olarak yapılandırılır; değerler üreticinin seçim kılavuzundaki seri sınır değerleridir ve her kombinasyon tek bir üründe bulunmayabilir. Kesin değerler için ilgili ürünün veri sayfası esas alınmalıdır.

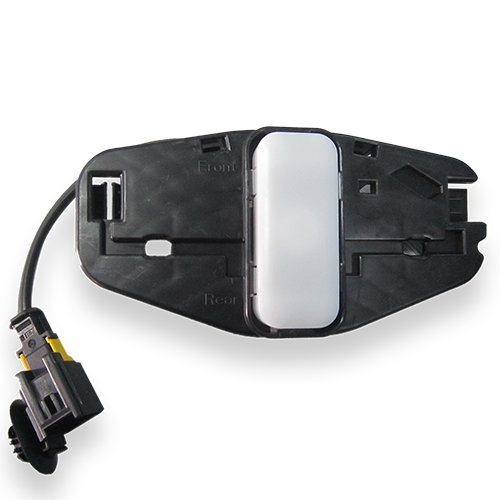

Koltuk Switch'i (Yolcu Algılama)

Seri	Tip	Gövde	Kontak	Maks. Akım (250 V AC)	Koruma Sınıfı	Çalışma Sıcaklığı	Mekanik Ömür
83 992	Koltukta yolcu algılama (passenger detection) switch'i; ön kablolu; ölçüler tipe göre	Plastik	Ani hareketli; enversör (SPDT, Form C)	4 A	IP67	−40 … +85 °C	1 milyon çevrim

Üretici bu seriyi 839921 tip koduyla ve müşteriye özel uyarlamalarla sunar; değerler seçim kılavuzundan alınmıştır.
