Crouzet · Kontrol Röleleri
Crouzet Kontrol Rölesi Serisi
Faz, gerilim, akım, frekans, seviye ve hız izleme için DIN ray tipi kontrol röleleri.
Öne Çıkan Özellikler
- Faz, gerilim, akım, frekans, sıvı seviyesi ve hız izleme seçenekleri
- AC motor, HVAC sistemi, pompa ve konveyör gibi yüklerin korunması
- Üç fazlı ve tek fazlı şebekeler için modeller
- True RMS ölçüm (modele göre)
- Seçilebilir hafıza (kilitleme) fonksiyonu (modele göre)
- LED durum göstergesi
- DIN ray montajı; 17,5 mm, 22,5 mm ve 35 mm gövde genişlikleri
Faz Kontrol
| Seri No | Tip | Fonksiyon | Ölçüm Aralığı | Besleme | Çıkış | Genişlik |
|---|---|---|---|---|---|---|
| 84 873 023 | MWU | Faz sırası / faz kaybı / düşük gerilim | 183–528 V AC | 3 × 208–480 V AC | 1 enversör kontak, 8 A | 17,5 mm |
| 84 873 024 | MWA | Faz sırası / faz kaybı / asimetri | 183–528 V AC | 3 × 208–480 V AC | 1 enversör kontak, 8 A | 17,5 mm |
| 84 873 025 | MWUA | Faz sırası / faz kaybı / asimetri / aşırı ve düşük gerilim (pencere modu) | 183–528 V AC | 3 × 208–480 V AC | 1 enversör kontak, 8 A | 17,5 mm |
| 84 873 026 | HWUA | Faz sırası / faz kaybı / asimetri / bağımsız ayarlı aşırı ve düşük gerilim | 194–528 V AC | 3 × 220–480 V AC | 1 enversör kontak, 8 A | 35 mm |
| 84 873 029 | MWS | Faz sırası / faz kaybı | 183–528 V AC | 3 × 208–480 V AC | 1 enversör kontak, 8 A | 17,5 mm |

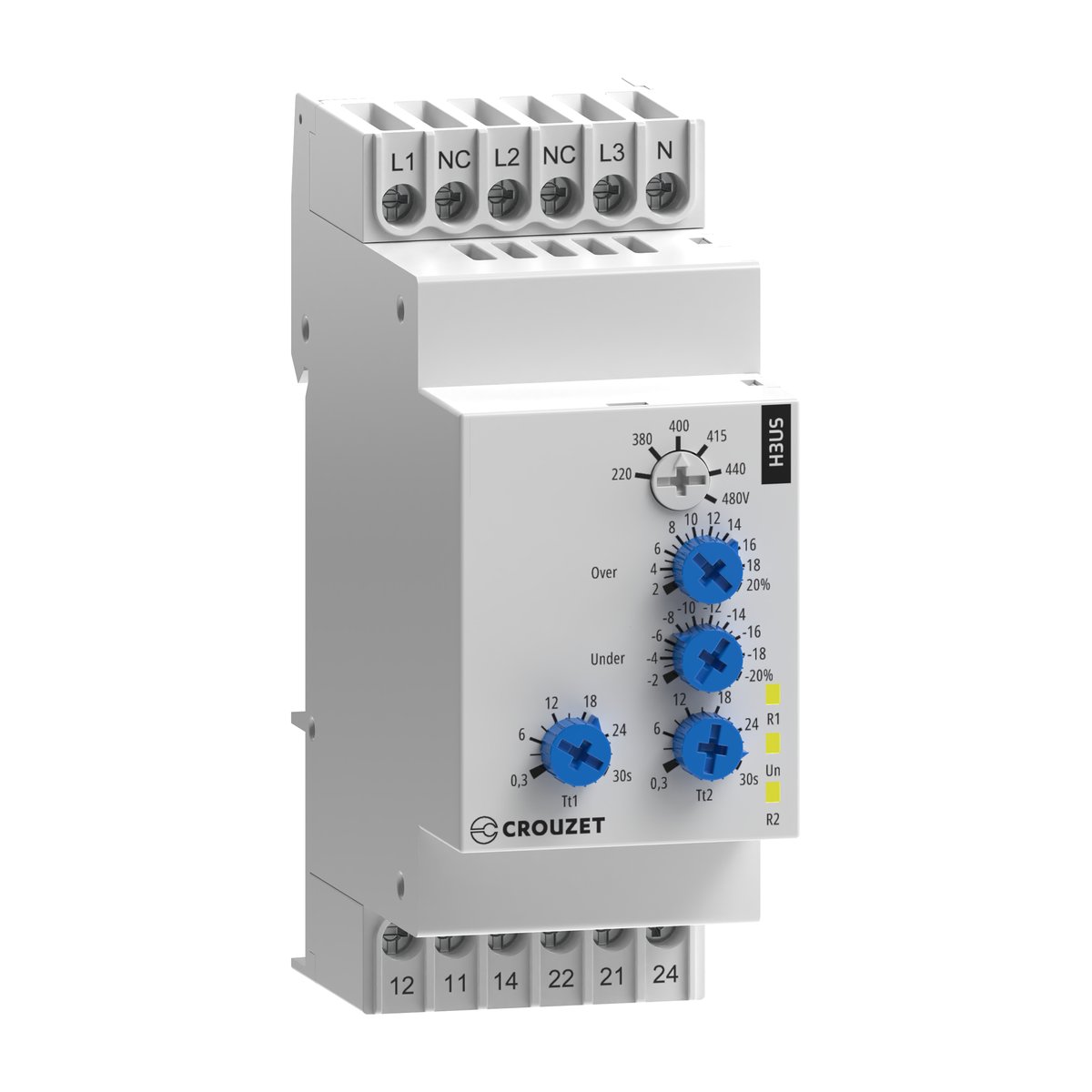

| 84 873 220 | H3US | Fazlar arası aşırı ve düşük gerilim / faz kaybı | 194–528 V AC | 3 × 220–480 V AC | 2 enversör kontak, 6 A | 35 mm |
| 84 873 221 | H3USN | Faz-nötr arası aşırı ve düşük gerilim / nötr kaybı / faz kaybı | 96–332 V AC | 3 × 120–277 V AC | 2 enversör kontak, 5 A | 35 mm |
Gerilim Kontrol
| Seri No | Tip | Fonksiyon | Ölçüm Aralığı | Besleme | Çıkış | Genişlik |
|---|---|---|---|---|---|---|

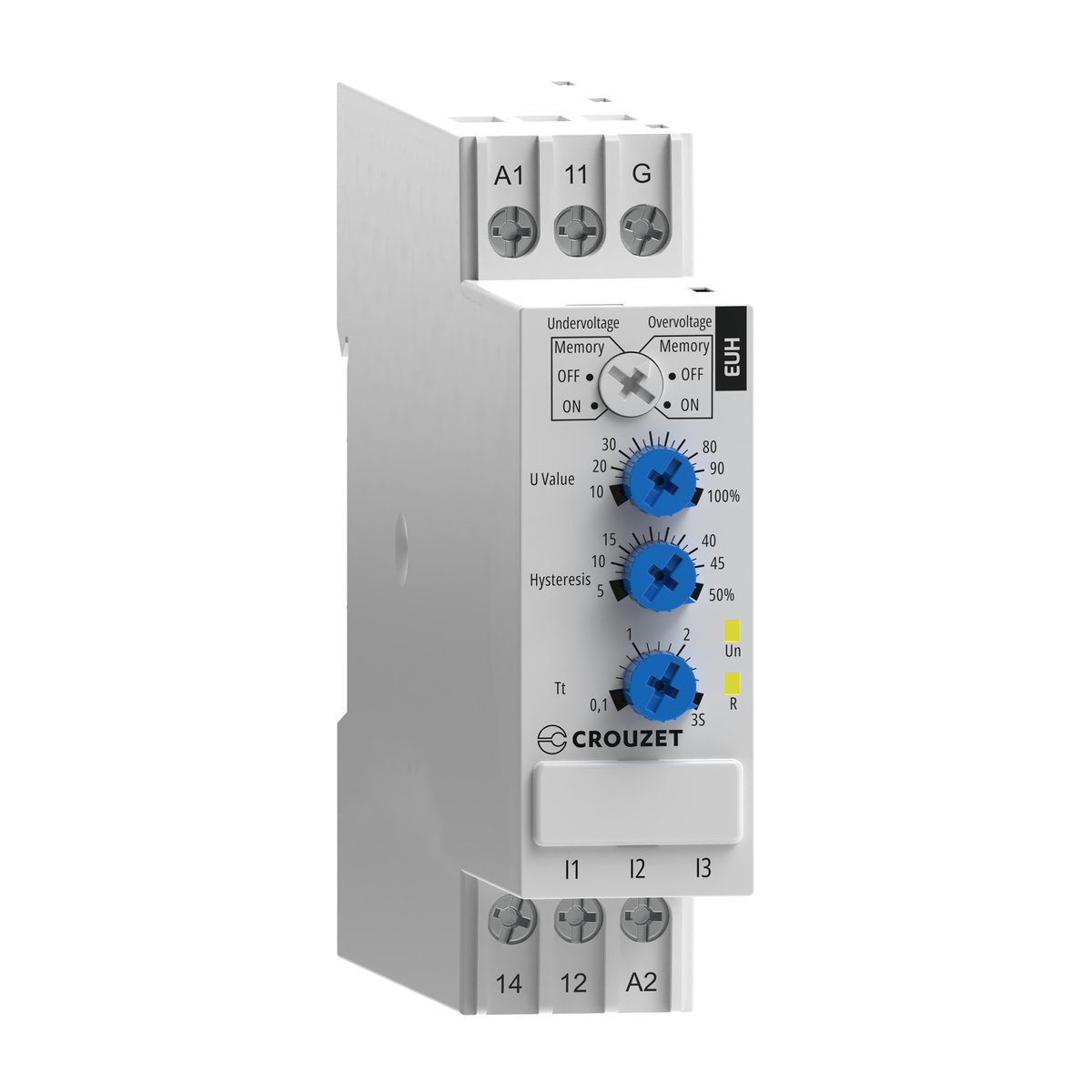

| 84 872 035 | EUH | Aşırı veya düşük gerilim; seçilebilir hafıza fonksiyonu | 15–600 V AC/DC | 24–240 V AC/DC | 1 enversör kontak, 5 A | 22,5 mm |
| 84 872 120 | HUL | Aşırı veya düşük gerilim; seçilebilir hafıza fonksiyonu | 0,2–60 V AC/DC | 24–240 V AC/DC | 2 enversör kontak, 5 A | 35 mm |
| 84 872 130 | HUH | Aşırı veya düşük gerilim; seçilebilir hafıza fonksiyonu | 15–600 V AC/DC | 24–240 V AC/DC | 2 enversör kontak, 5 A | 35 mm |
| 84 872 140 | MUS12 | Aşırı veya düşük gerilim; seçilebilir hafıza fonksiyonu | 9–15 V DC | 12 V DC | 1 enversör kontak, 5 A | 17,5 mm |
| 84 872 141 | MUS80 | Aşırı veya düşük gerilim; seçilebilir hafıza fonksiyonu | 20–80 V AC/DC | 24–48 V AC/DC | 1 enversör kontak, 5 A | 17,5 mm |
| 84 872 142 | MUS260 | Aşırı veya düşük gerilim; seçilebilir hafıza fonksiyonu | 65–260 V AC/DC | 110–240 V AC/DC | 1 enversör kontak, 5 A | 17,5 mm |
| 84 872 151 | MUSF80 | Aşırı ve düşük gerilim (pencere modu) | 20–80 V AC/DC | 24–48 V AC/DC | 1 enversör kontak, 5 A | 17,5 mm |
| 84 872 152 | MUSF260 | Aşırı ve düşük gerilim (pencere modu) | 65–260 V AC/DC | 110–240 V AC/DC | 1 enversör kontak, 5 A | 17,5 mm |
Akım Kontrol
| Seri No | Tip | Fonksiyon | Ölçüm Aralığı | Besleme | Çıkış | Genişlik |
|---|---|---|---|---|---|---|
| 84 871 025 | EIL | Aşırı veya düşük akım; seçilebilir hafıza fonksiyonu | 2–500 mA | 24–240 V AC/DC | 1 enversör kontak, 5 A | 22,5 mm |
| 84 871 035 | EIH | Aşırı veya düşük akım; seçilebilir hafıza fonksiyonu | 0,1–10 A | 24–240 V AC/DC | 1 enversör kontak, 5 A | 22,5 mm |
| 84 871 120 | HIL | Aşırı veya düşük akım; seçilebilir hafıza fonksiyonu | 2–500 mA | 24–240 V AC/DC | 2 enversör kontak, 5 A | 35 mm |

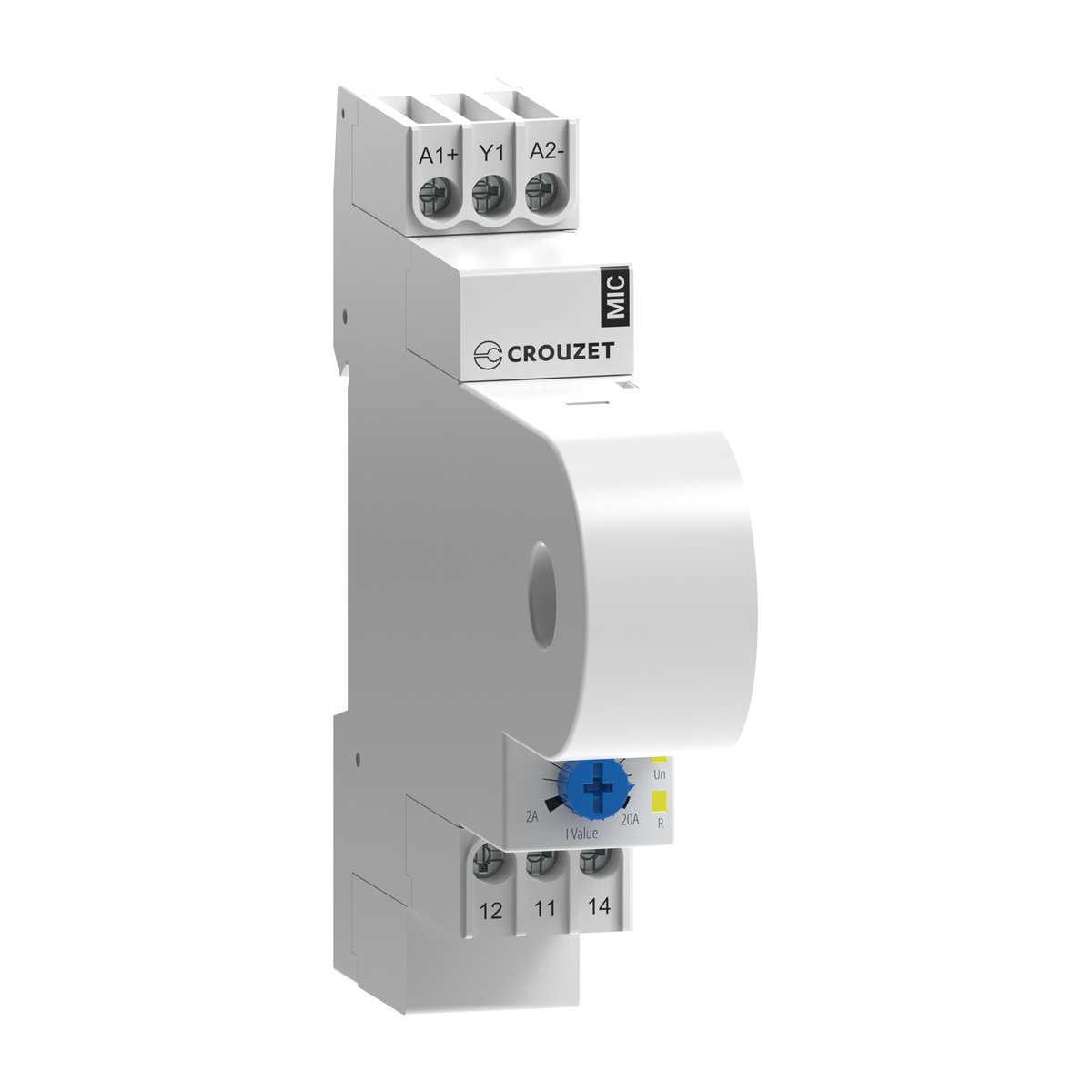

| 84 871 122 | MIC | Aşırı ve düşük akım; dahili akım trafosu | 2–20 A | 24–240 V AC/DC | 1 enversör kontak, 10 A | 17,5 mm |
| 84 871 130 | HIH | Aşırı veya düşük akım; seçilebilir hafıza fonksiyonu | 0,1–10 A | 24–240 V AC/DC | 2 enversör kontak, 5 A | 35 mm |
Frekans Kontrol
| Seri No | Tip | Fonksiyon | Ölçüm Aralığı | Besleme | Çıkış | Genişlik |
|---|---|---|---|---|---|---|
| 84 872 501 | HHZ | Bağımsız ayarlı aşırı ve düşük frekans; seçilebilir hafıza fonksiyonu | 40–70 Hz | 120–277 V AC | 2 enversör kontak, 5 A | 35 mm |
Seviye Kontrol
| Seri No | Tip | Fonksiyon | Hassasiyet Aralığı | Besleme | Çıkış | Genişlik |
|---|---|---|---|---|---|---|

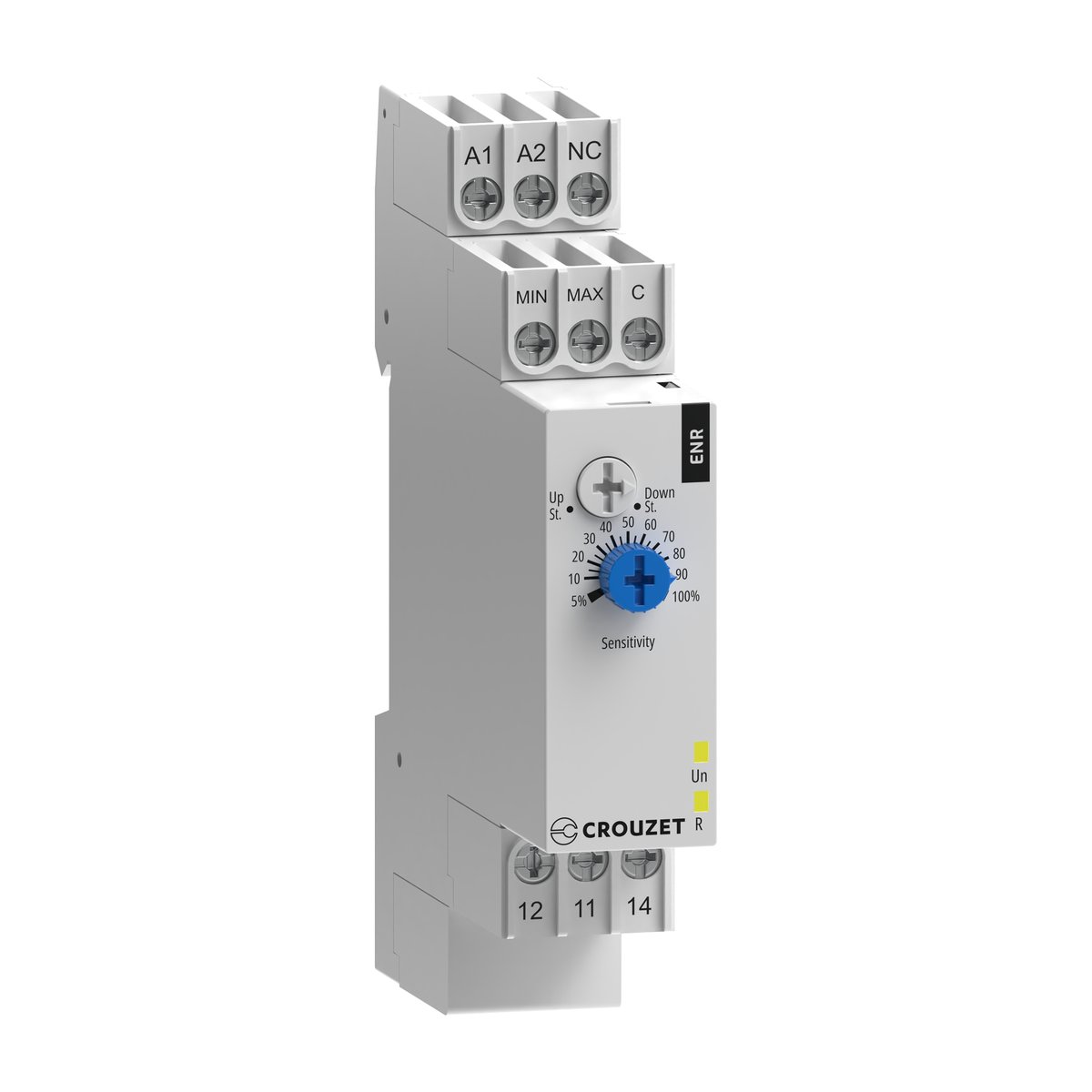

| 84 870 100 | ENR | Doldurma (UP) veya boşaltma (DOWN) izleme | 5–100 kΩ | 24–240 V AC/DC | 1 enversör kontak, 8 A | 17,5 mm |
| 84 870 110 | ENRM | Doldurma (UP) veya boşaltma (DOWN) izleme | 250 Ω – 1 MΩ | 24–240 V AC/DC | 1 enversör kontak, 8 A | 17,5 mm |
| 84 870 700 | HNM | Doldurma (UP) veya boşaltma (DOWN) izleme | 250 Ω – 1 MΩ | 24–240 V AC/DC | 2 enversör kontak, 8 A | 35 mm |
Hız Kontrol
| Seri No | Tip | Fonksiyon | Darbeler Arası Süre | Besleme | Çıkış | Genişlik |
|---|---|---|---|---|---|---|

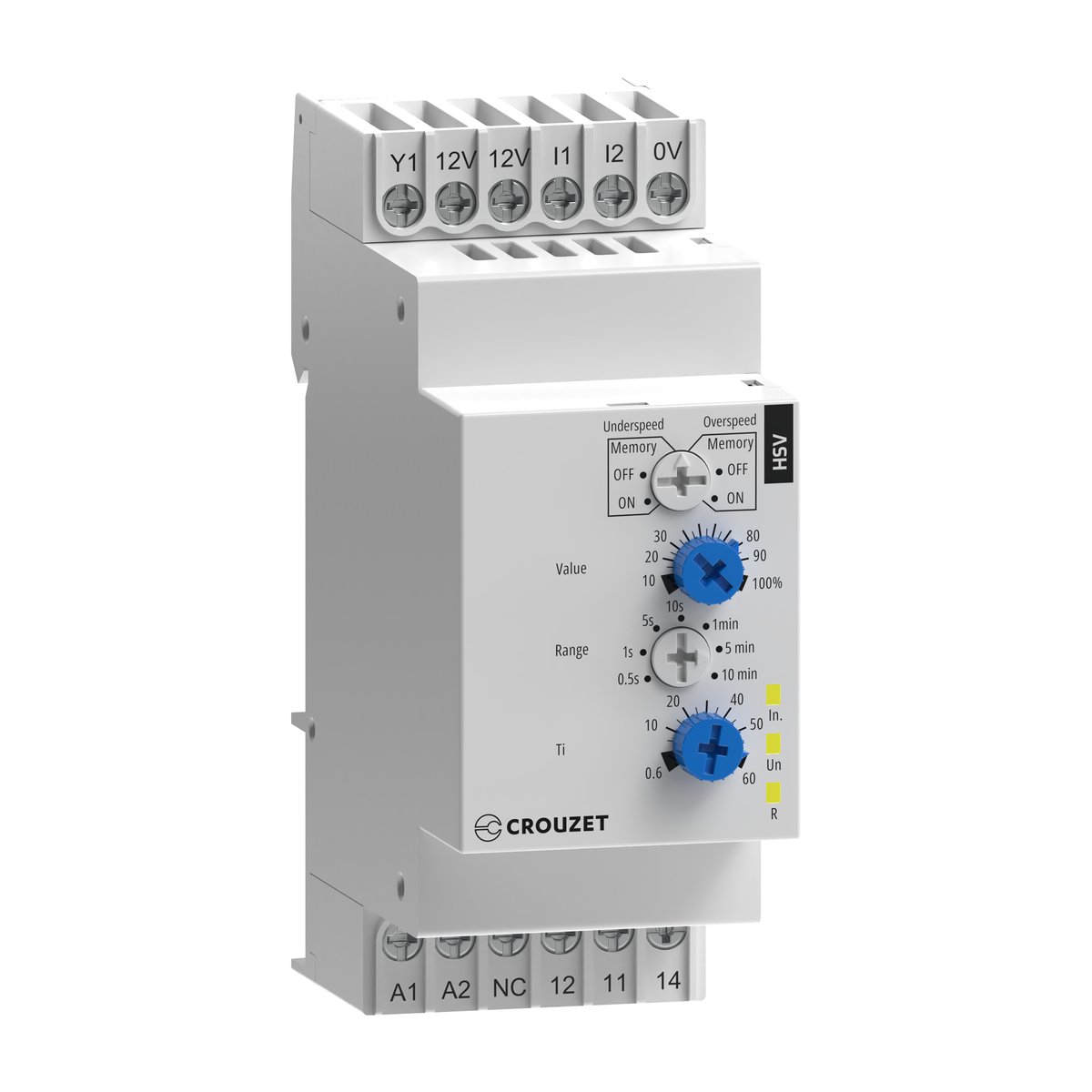

| 84 874 320 | HSV | Aşırı hız, düşük hız, çalışma hızı ve durma izleme; seçilebilir hafıza fonksiyonu | 0,05 s – 10 dk | 24–240 V AC/DC | 1 enversör kontak, 5 A | 35 mm |
