Elco

TOP Serisi

HMI, PLC ve CNC'yi (eksen kontrolü) tek cihazda birleştiren modüler kontrolör; dahili I/O kartları, G-Code yorumlayıcı, robot kinematikleri ve gantry / uçar kesim desteğiyle karmaşık makine otomasyonu projeleri için tasarlandı.

Teklif İste Elco ürünlerine dön Ürün Kataloğu (PDF)

Öne Çıkan Özellikler

7", 10" ve 12" dirençli dokunmatik ekran, 6 tuşlu mekanik klavye
HMI, PLC ve CNC tek cihazda; Ladder / C / G-Code ile programlama
Otomatik tanımalı kart yuvaları: modele göre 5, 7 veya 8 yuva, dahili (on-board) I/O
EtherCAT (CoE), CANopen (DS301 – DS402), Modbus RTU/TCP ve EtherNet/IP

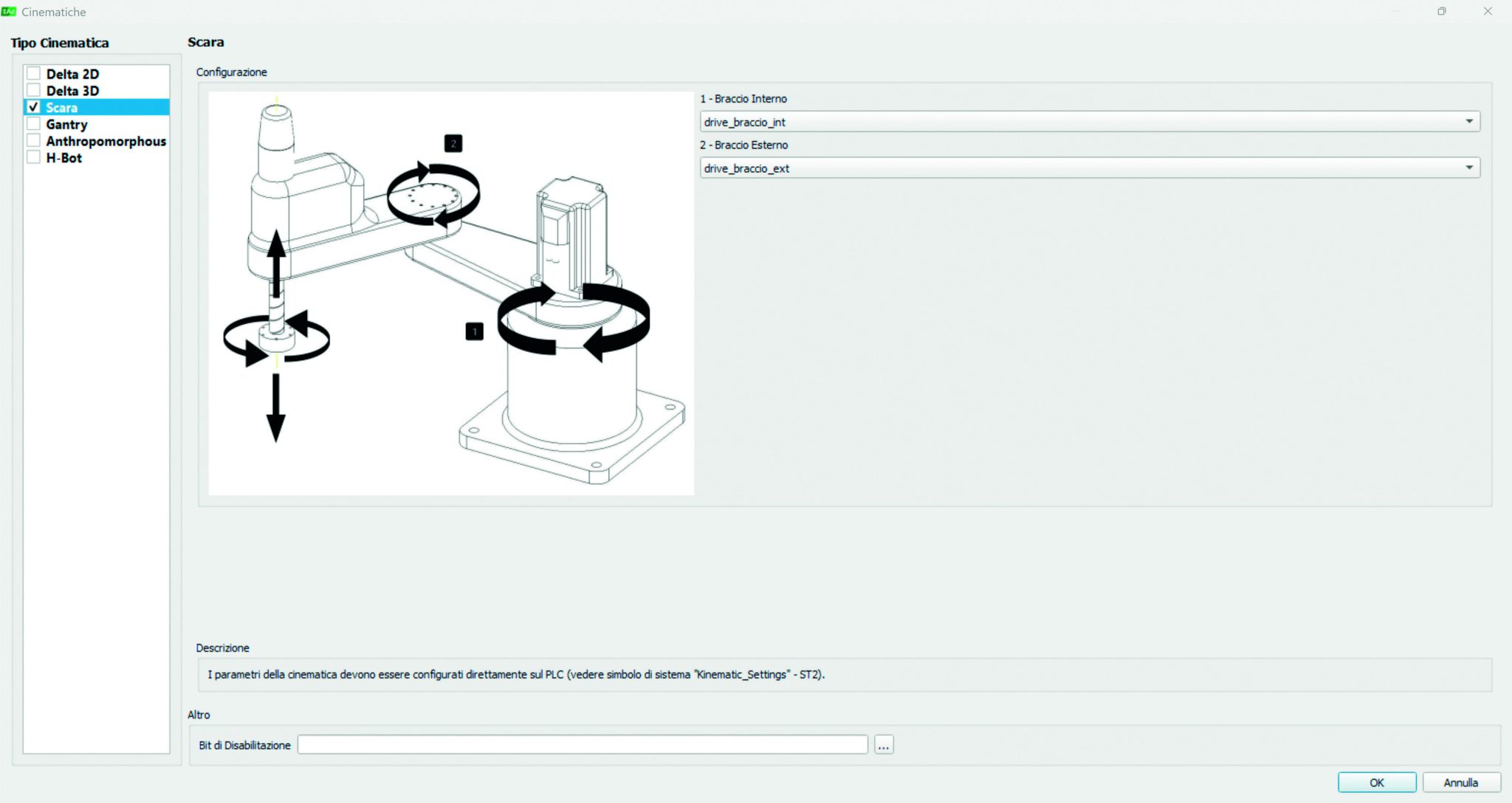

G-Code yorumlayıcı; SCARA, DELTA, antropomorfik, H-BOT ve T-BOT robot kinematikleri
Gantry, döner ve doğrusal uçar kesim (linked motion) fonksiyonları
Linux işletim sistemi; VNC sunucu ve web sunucu ile uzaktan erişim
MySQL ve Microsoft SQL veritabanı erişimi; CSV, DXF, PDF dosya desteği
Elco Automation Studio: PLC (ladder), eksen kontrolü (CNC) ve HMI için tek yazılım
24 V DC, 1 A besleme

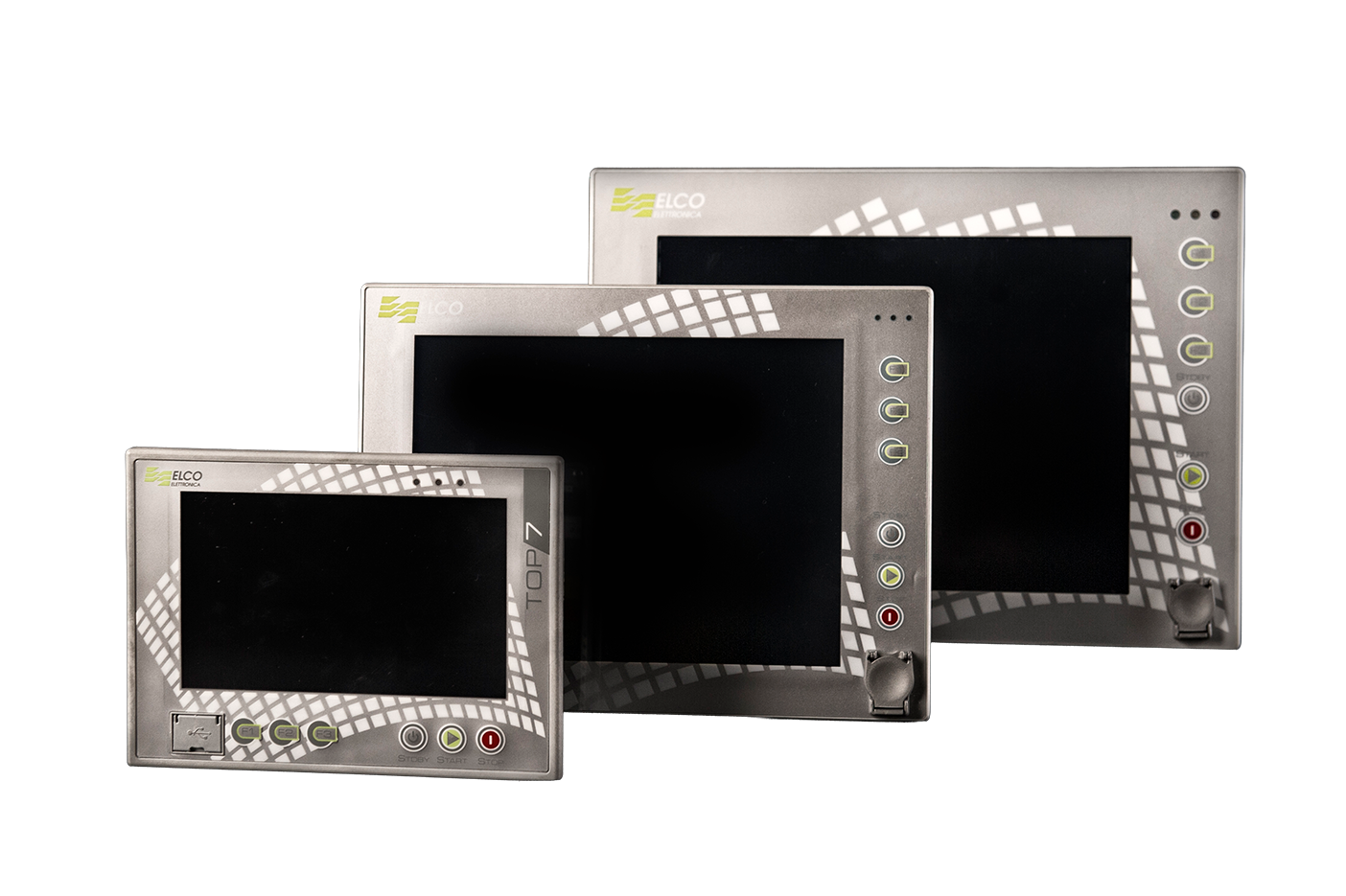

Model Seçenekleri

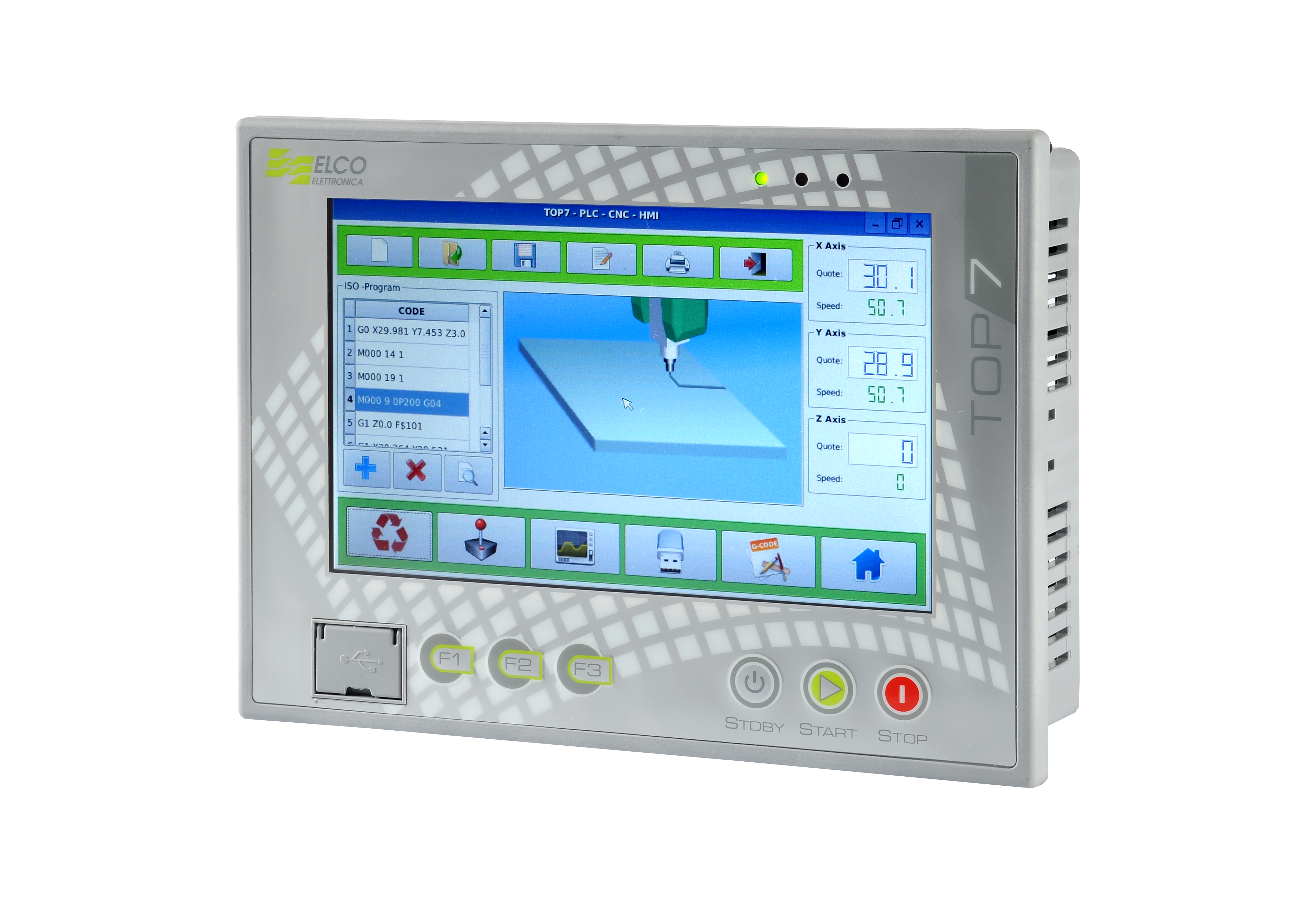

Elco TOP7

7" ekranlı entegre CNC+PLC+HMI kontrolör.

Ekran: 7" – 800×480
Ön panel: 205 × 150 mm
Derinlik: 66 mm

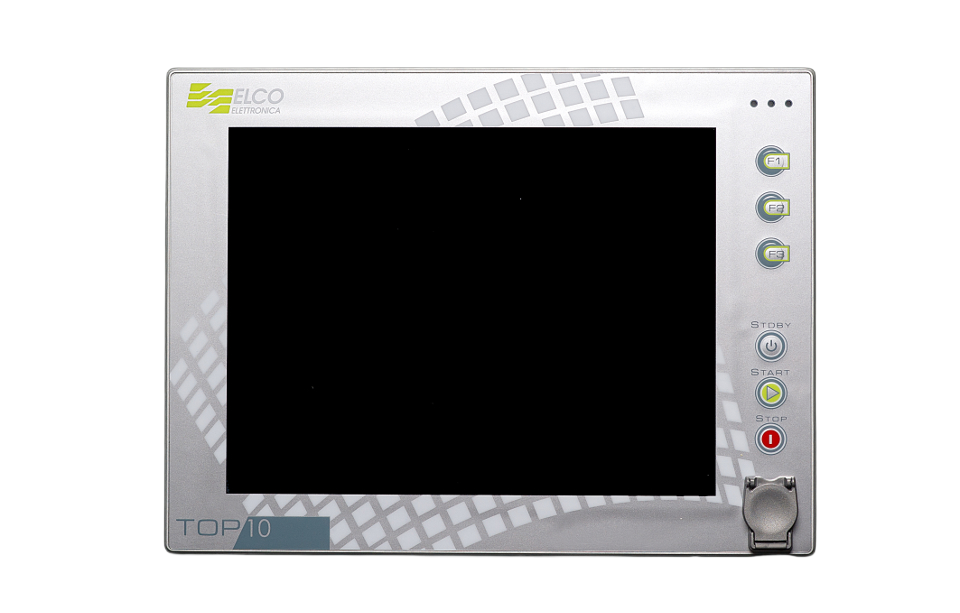

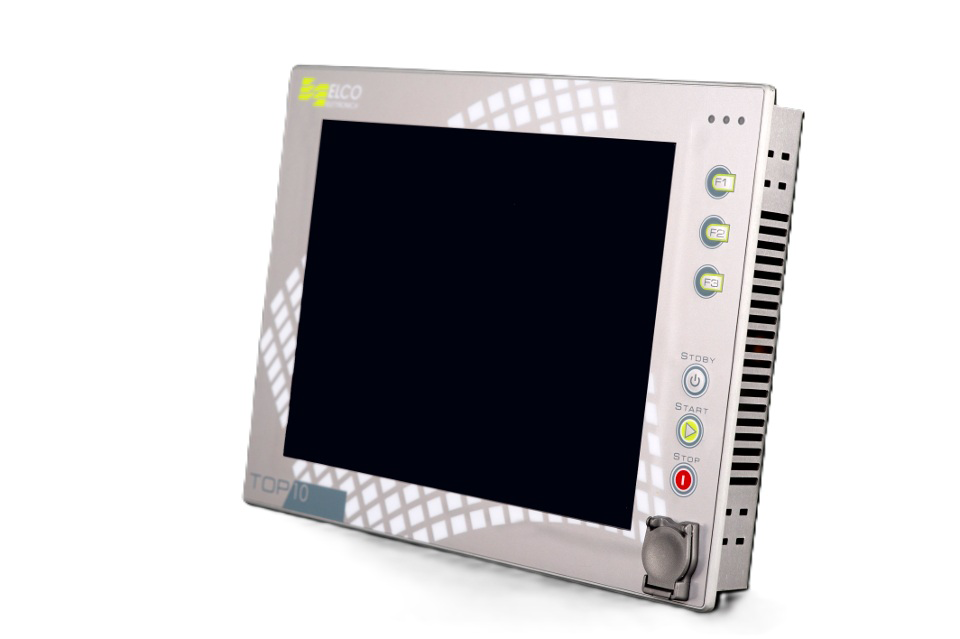

Elco TOP10

10" ekranlı entegre CNC+PLC+HMI kontrolör.

Ekran: 10" – 800×600
Ön panel: 283 × 212 mm
Derinlik: 81 mm

Elco TOP12

12" ekranlı entegre CNC+PLC+HMI kontrolör.

Ekran: 12" – 800×600
Ön panel: 340 × 250 mm
Derinlik: 85 mm

Teknik Özellikler ve I/O Kartları

Ortak Teknik Özellikler

Özellik	TOP7 / TOP10 / TOP12
Besleme	24 V DC, 1 A
Klavye	6 tuşlu mekanik klavye
Dokunmatik ekran	Endüstriyel, dirençli (rezistif) teknoloji
Ön yüz	Endüstriyel ortamlar için polikarbonat
Programlama	Ladder / C / G-Code
Saat	RTC / takvim / NTP
Seri portlar	1 RS232 + 2 RS485
USB	Önde 1 USB + arkada 1 veya 2 USB
Ethernet	1 veya 2 LAN, 10/100 Mbit
Fieldbus	1 EtherCAT (CoE) + 1 CANopen (DS301 – DS402) + 2/3 Modbus (RTU/TCP) + 1 EtherNet/IP
Konnektörler	Sökülebilir vidalı; opsiyonel yaylı

Dahili (On-Board) I/O Kartları – EC7XX Serisi

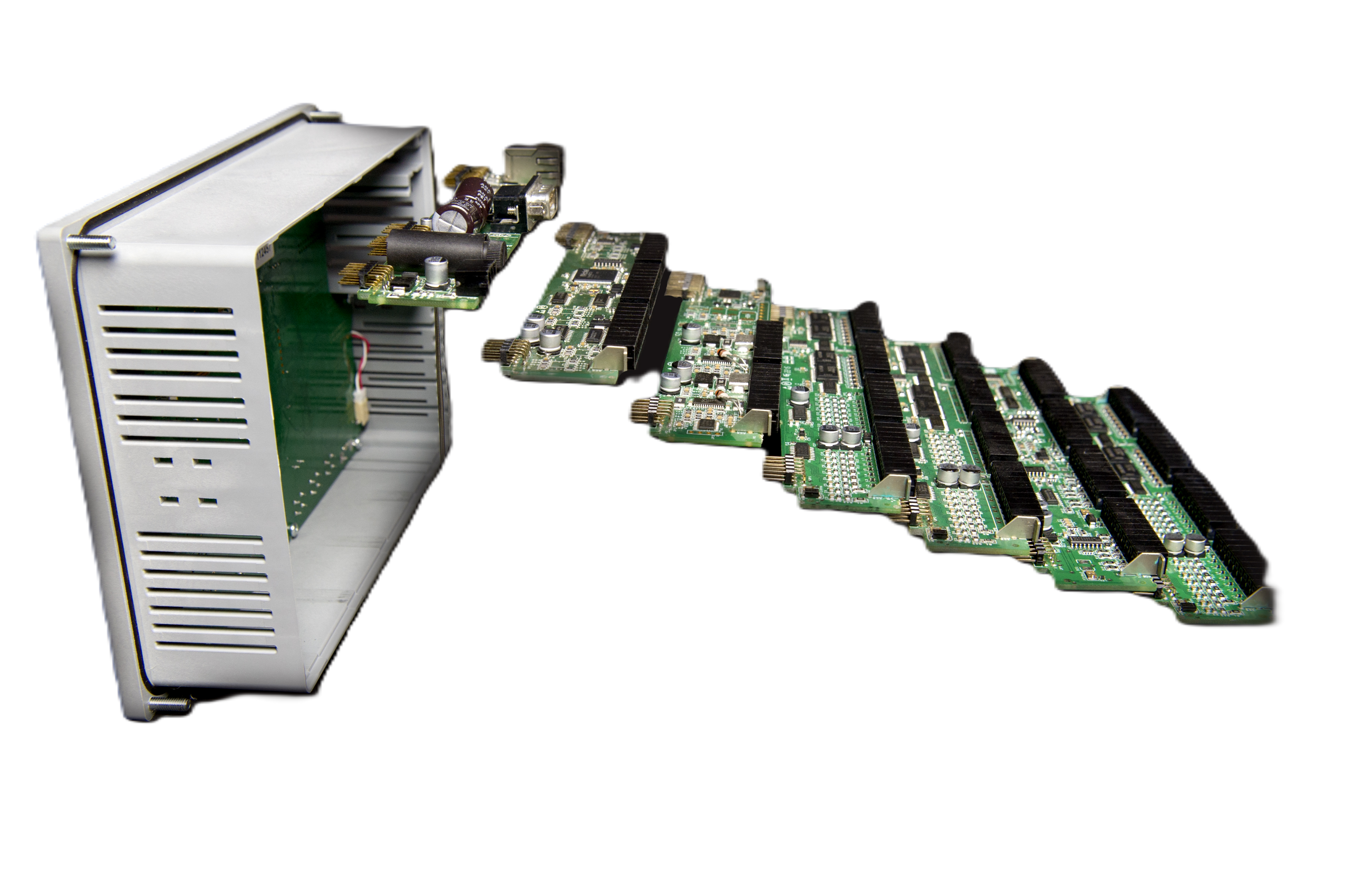

EC7XX kartları TOP serisi kontrolörü analog/dijital I/O, haberleşme ve fieldbus kaynaklarıyla tamamlar. Kartlar boş yuvalara sıra kısıtı olmadan takılır; sistem her kartı otomatik tanır ve adresler.

Kod	Özellikler	Yuva
EC7COM_011	24 V DC besleme + 1 RS232 + 1 Ethernet	COM
EC7COM_012	24 V DC besleme + 1 RS232 + 1 Ethernet + 2 RS485 + 1 USB	COM
EC7COM_013	24 V DC besleme + 1 RS232 + 1 Ethernet + 2 RS485 + 1 USB + 1 CANopen	COM
EC7COM_016	24 V DC besleme + 1 RS232 + 1 Ethernet + 2 RS485 + 2 USB + 1 CANopen + 1 EtherCAT	COM
EC7DIO_021	16 dijital giriş PNP 24 V + 16 dijital çıkış PNP 24 V 1 A	STD
EC7AS_031	2 enkoder girişi (NPN – push-pull – line driver) + 2 analog çıkış 16 bit (±10 V) + 2 pulse/dir frekans çıkışı (5 V line driver, 2 MHz)	STD
EC7AI_042	8 analog giriş 16 bit (0-10 V – 4-20 mA – PT100) + 2 analog çıkış 16 bit (±10 V)	STD
EC7SM_051	2 step motor sürücü, 24 V DC – 1,5 A	EXT
EC7SS_091	6 SSI girişi	EXT

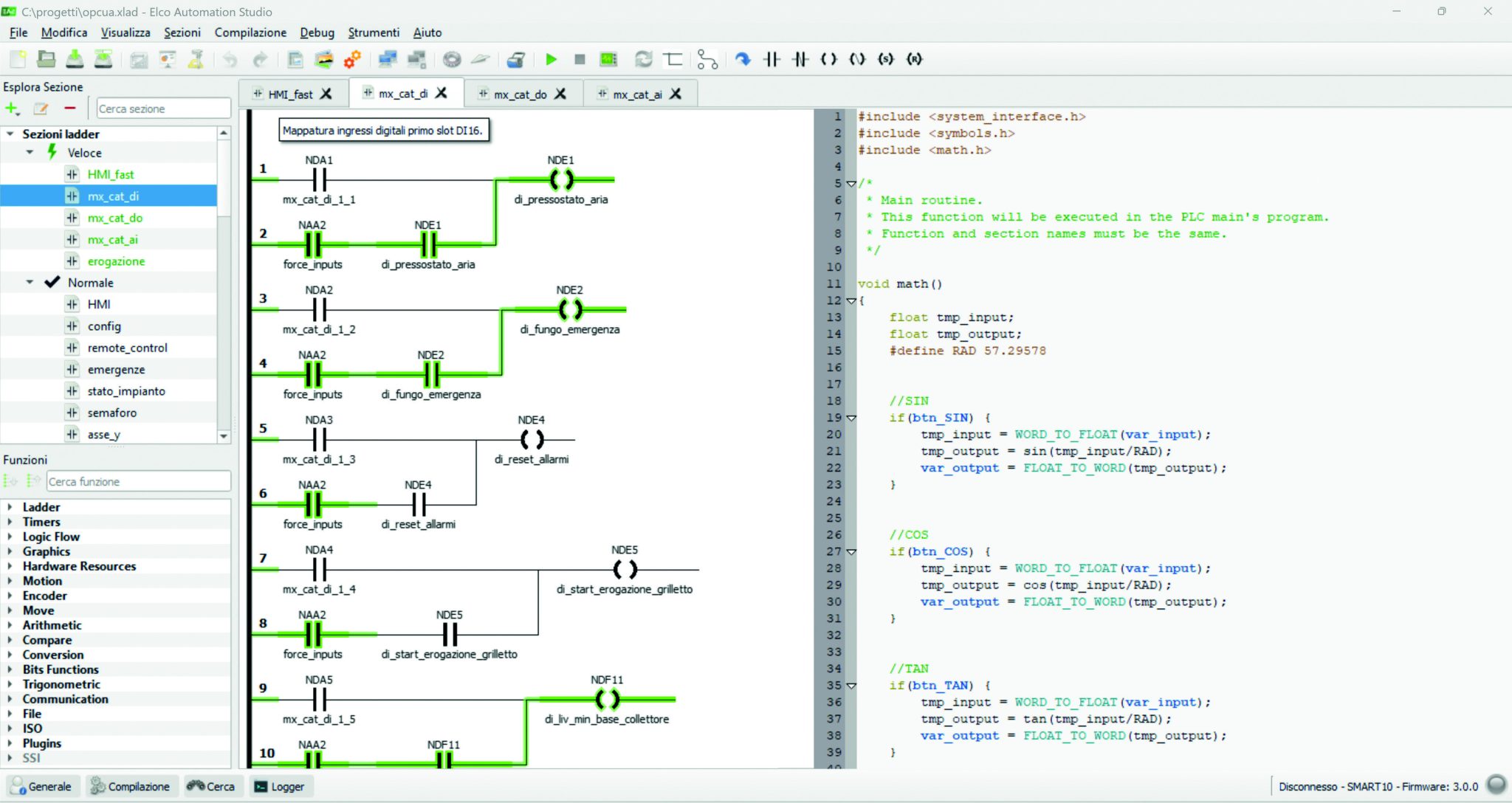

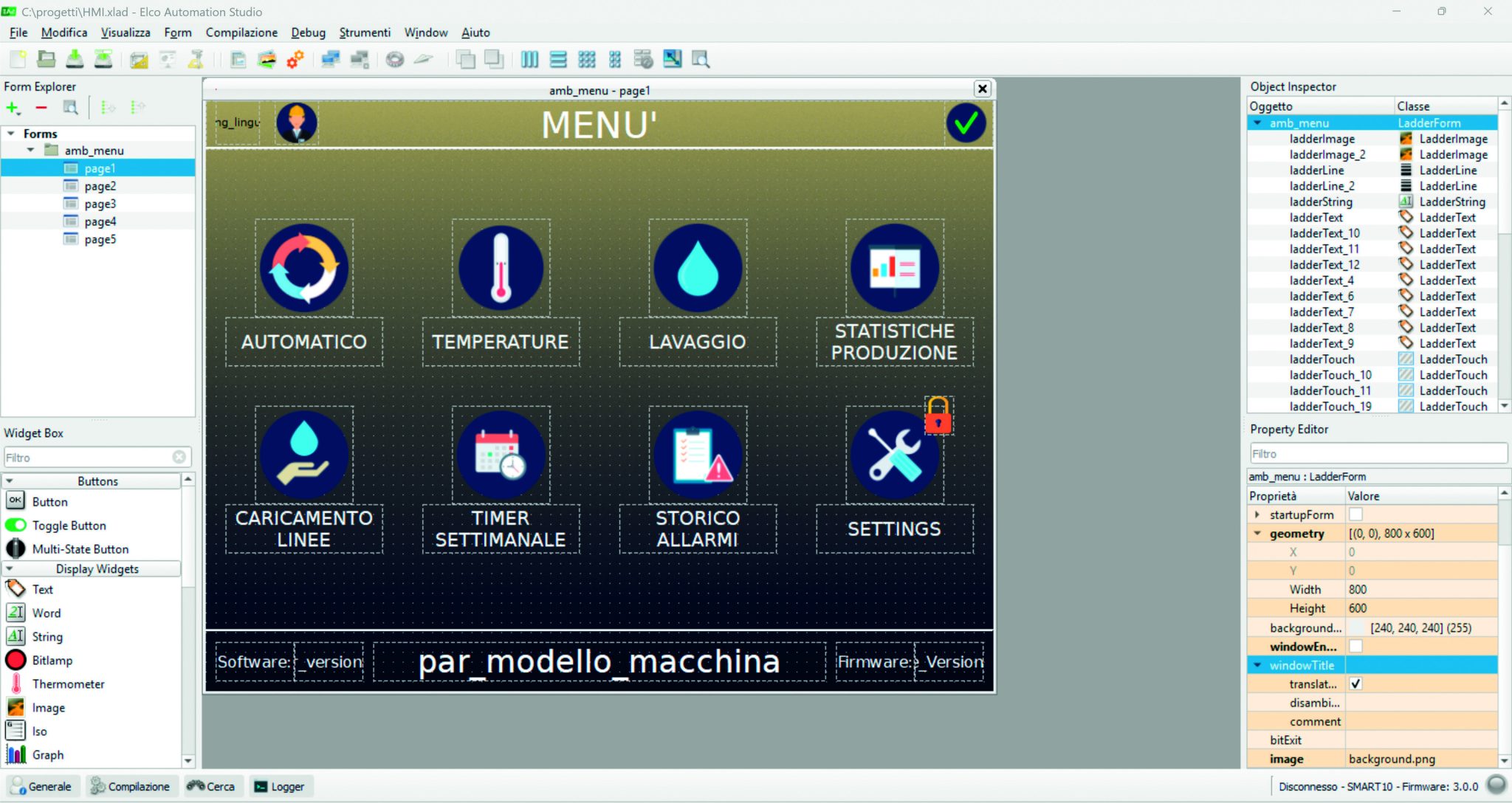

Endüstriyel Otomasyon İçin Tek Yazılım Elco Automation Studio

PLC / HMI / MOTION ve SCADA programlama, en yaygın kullanılan endüstriyel FIELDBUS protokollerine destek ve tek bir yazılım paketinde güçlü BT entegrasyonu
