Elco

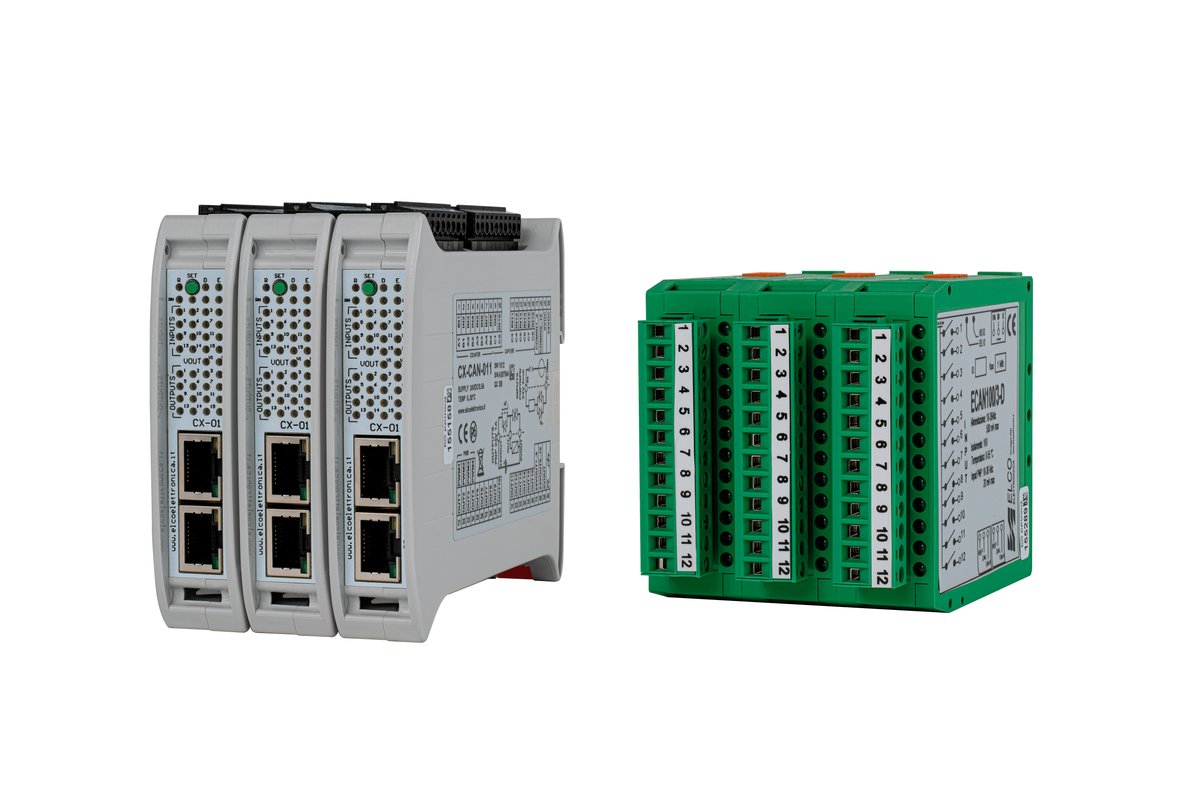

Remote I/O Modülleri
PLC/CNC master kontrolörlerin uzaktaki analog ve dijital kaynakları haberleşme hattı üzerinden yönetmesini sağlayan akıllı slave modüller; EtherCAT, CANopen ve Modbus tabanlı, DIN ray montajlı ve 24 V DC beslemeli.
Öne Çıkan Özellikler
- EtherCAT, CANopen ve Modbus haberleşme; talebe bağlı EtherNet/IP ve Profinet
- Kompakt seriler (CX, ECAN7000, EMOD3000): tümleşik coupler, ağda bağımsız çalışır
- MX-CAT: coupler başlığına T-BUS ile 16 modüle kadar genişleyen modüler yapı
- DIN ray montajı, 24 V DC besleme
- Kolay kablolama için bağımsız bus giriş/çıkış bağlantısı
- Sökülebilir vidalı veya yaylı I/O konnektörü
Modül Serileri

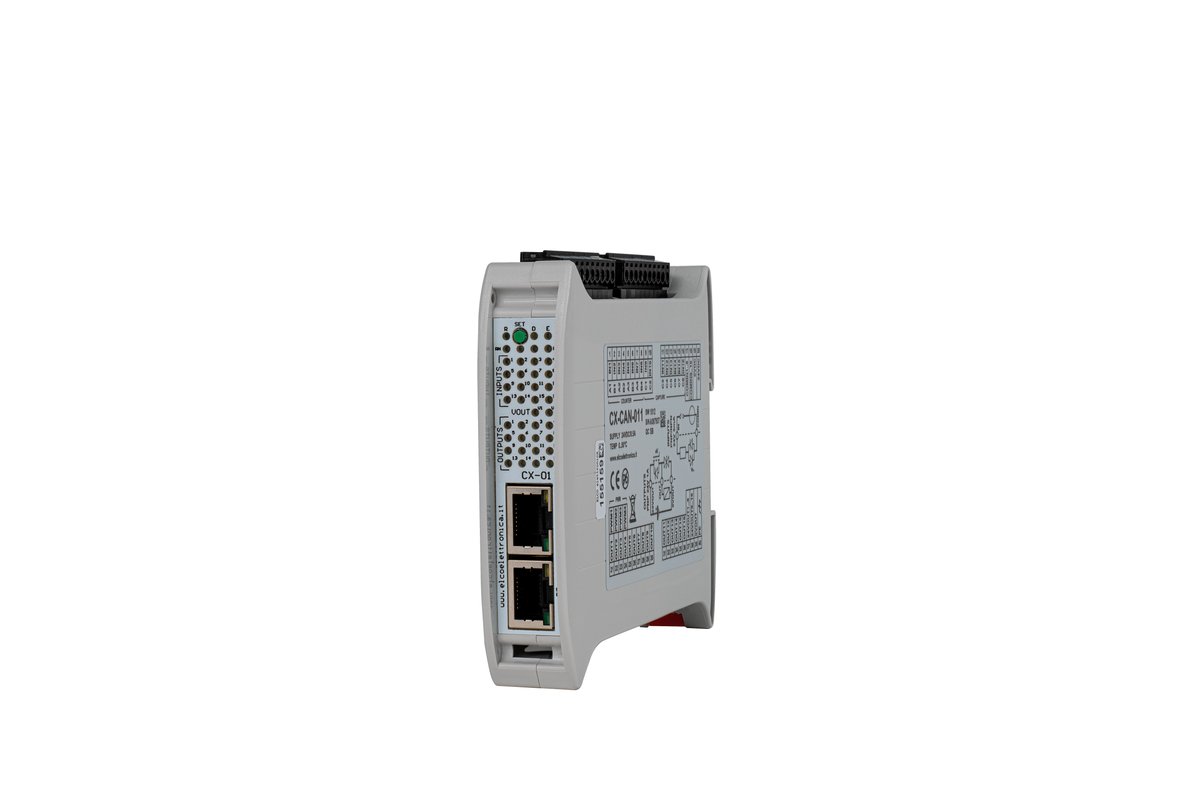

CX Serisi
Dijital ve analog I/O'yu tek gövdede sunan kompakt modüller.
- Haberleşme
- CANopen / EtherCAT
- Besleme
- 24 V DC – 0,5 A
- İzolasyon
- 1 kV
- Ölçü
- 101 × 119 × 23 mm
ECAN7000 Serisi
CANopen hattı için kompakt analog ve dijital modüller.
- Haberleşme
- CANopen, 1 Mbit'e kadar
- Besleme
- 24 V DC (10 – 30 V DC)
- İzolasyon
- 2000 V AC galvanik
- Ölçü
- 100 × 120 × 22,5 mm
EMOD3000 Serisi
Modbus RTU hattı için analog ve dijital modüller.
- Haberleşme
- Modbus, 38,4 kbps
- Besleme
- 24 V DC (10 – 30 V DC)
- İzolasyon
- 200 V AC 50 Hz galvanik
- Ölçü
- 101 × 119 × 20 mm

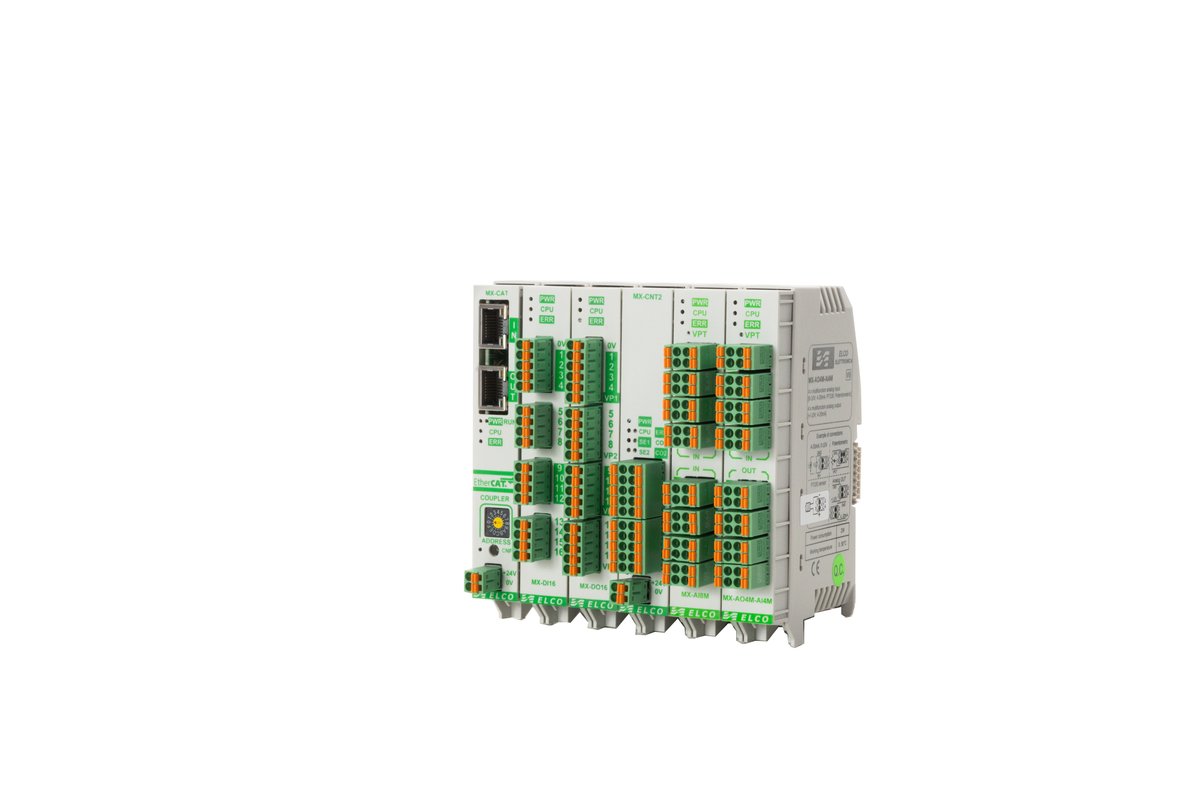

MX-CAT Serisi
Yüksek kanal yoğunluklu, modüler EtherCAT I/O sistemi.
- Haberleşme
- EtherCAT
- Besleme
- 24 V DC
- Genişleme
- Coupler başına 16 modül
- Ölçü
- 19 × 120 × 93 mm
Modül Kodları
CX Serisi – CANopen / EtherCAT
| Kod | Fieldbus | Özellikler |
|---|---|---|

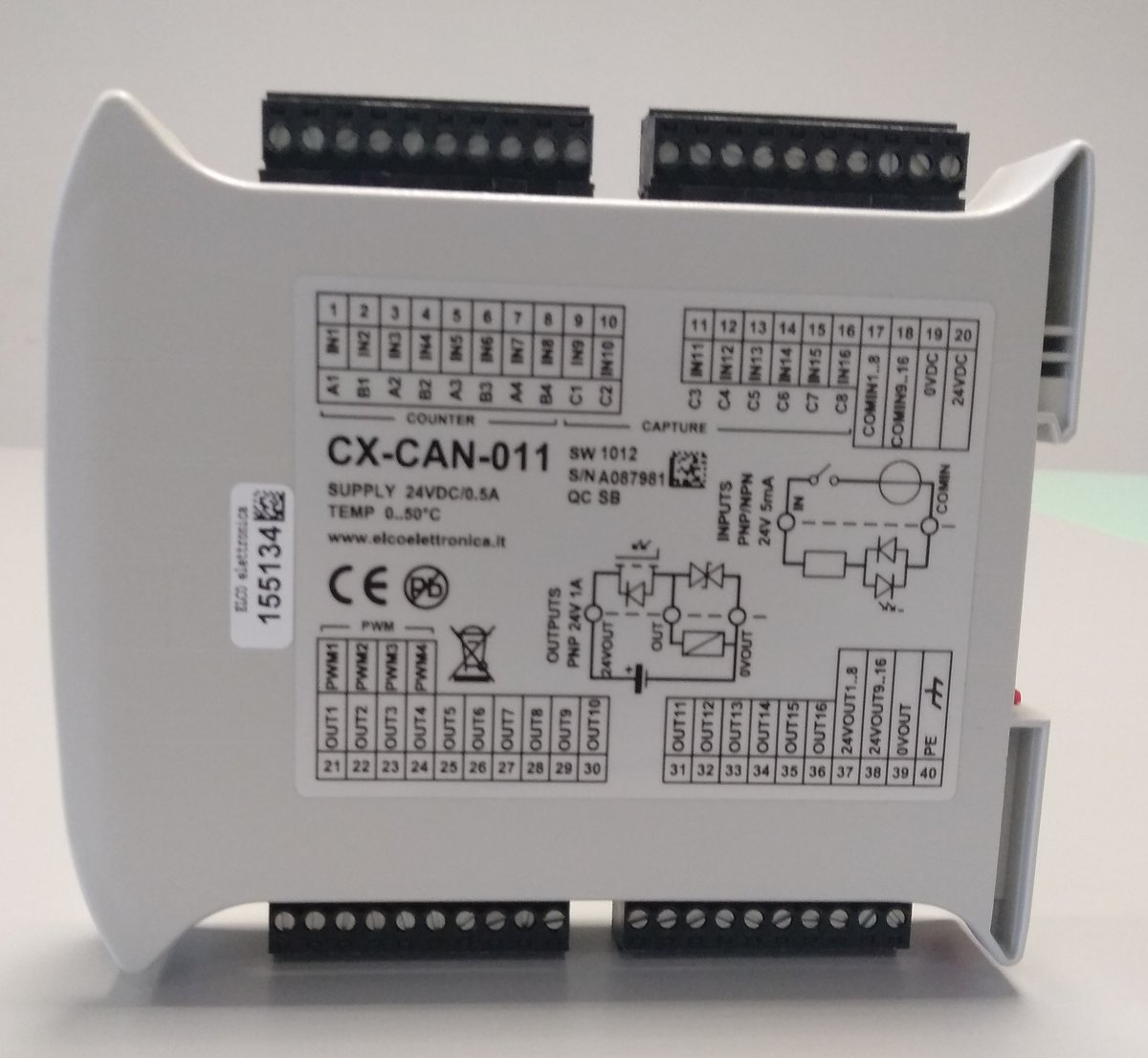

| CX-CAN-011 | CANopen | 16 dijital giriş PNP/NPN 24 V + 16 dijital çıkış PNP 24 V (1 A) |
| CX-CAN-021 | CANopen | 8 dijital giriş PNP 24 V + 8 dijital çıkış PNP 24 V (1 A) + 4 analog giriş (0-10 V – 4-20 mA – PT100 – potansiyometre) + 4 analog çıkış (±10 V – 4-20 mA) |
| CX-CAT-011 | EtherCAT | 16 dijital giriş PNP/NPN 24 V + 16 dijital çıkış PNP 24 V (1 A) |
| CX-CAT-021 | EtherCAT | 8 dijital giriş PNP 24 V + 8 dijital çıkış PNP 24 V (1 A) + 4 analog giriş (0-10 V – 4-20 mA – PT100 – potansiyometre) + 4 analog çıkış (±10 V – 4-20 mA) |
ECAN7000 Serisi – CANopen
| Kod | Özellikler |
|---|---|
| ECAN7188 | 8 dijital giriş PNP + 8 dijital çıkış PNP |
| ECAN7014 | 4 analog giriş: PT100 / PT1000 / potansiyometre |
| ECAN7015 | 4 analog giriş: 0-10 V / 4-20 mA |
| ECAN7016 | 4 analog giriş: termokupl (J, K, S, R, B, E, T, N) |
| ECAN7024 | 4 analog çıkış: 0-10 V / 4-20 mA |
EMOD3000 Serisi – Modbus RTU
| Kod | Özellikler |
|---|---|
| EMOD3188/8 | 8 dijital giriş PNP 24 V + 8 dijital çıkış PNP 24 V |
| EMOD3014 | 4 analog giriş: PT100 / PT1000 / potansiyometre |
| EMOD3015 V/I | 4 analog giriş: ±10 V (V tipi) veya 0-20 mA (I tipi) |
| EMOD3016 | 4 analog giriş: termokupl (J, K, S, R, B, E, T, N) |
| EMOD3017 V/I | 8 analog giriş: ±10 V (V tipi) veya 0-20 mA (I tipi) |
| EMOD3018 | 8 analog giriş: termokupl (J, K, S, R, B, E, T, N) |
| EMOD3019 | 8 analog giriş: RTD (PT100 / PT1000 / Ni100 / Ni1000) |
| EMOD3024 | 4 analog çıkış: 0-10 V / 0-20 mA |
| EMOD3028 | 8 analog çıkış: 0-10 V |
MX-CAT Serisi – Modüler EtherCAT
| Kod | Tip | Özellikler |
|---|---|---|
| MX-CAT-COUPLER | Başlık | EtherCAT slave coupler başlığı |
| MX-CAT-JUNCTION | Başlık | EtherCAT slave junction box |
| MX-DI16 | Dijital | 16 dijital giriş PNP 24 V, optik izolasyonlu |
| MX-DO16 | Dijital | 16 dijital çıkış PNP 24 V (1 A), optik izolasyonlu |
| MX-CNT2 | Sayıcı | 2 enkoder girişi, 5 V line driver |
| MX-AI8M | Analog | 8 yapılandırılabilir çok fonksiyonlu analog giriş: 0-10 V, 4-20 mA, potansiyometre, PT100 |

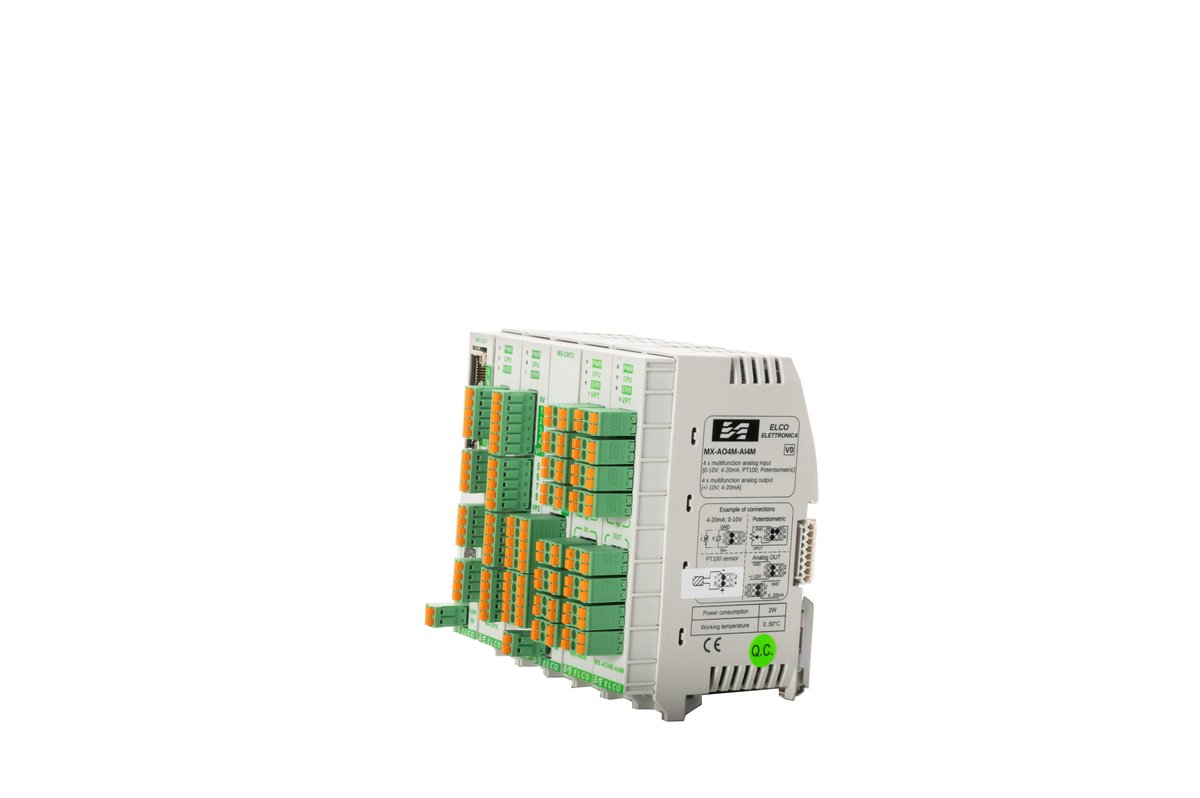

| MX-A04M-AI4M | Analog | 4 analog çıkış (±10 V, 4-20 mA) + 4 analog giriş (0-10 V, 4-20 mA, potansiyometre, PT100); tümü yapılandırılabilir |
Remote I/O Modülleri için teklif alın
Stok ve teknik detaylar için bizimle iletişime geçin.
