Crouzet · Solid State Röleler
Crouzet Solid State Röle Serisi
AC ve DC yüklerin anahtarlanması için panel ve DIN ray montajlı, tek fazlı ve üç fazlı solid state röleler.
Öne Çıkan Özellikler
- Panel ve DIN ray montaj seçenekleri
- Tek fazlı ve üç fazlı AC yükler ile DC yükler için modeller
- 8 A'dan 125 A'ya AC yük ve 4 A'dan 40 A'ya DC yük anahtarlama (seriye göre)
- Sıfır geçiş, anlık (random) ve özel sıfır geçiş anahtarlama seçenekleri (modele göre)
- Rezistif, endüktif ve kapasitif yükler için uygun modeller
- Çıkarılabilir IP20 koruma kapağı ve dahili çıkış koruması (modele göre)
- LED giriş durum göstergesi (modele göre)
Tek Fazlı SSR'ler
| Seri | Sipariş No | Montaj | Yük Akımı | Yük Gerilimi | Kontrol Gerilimi | Anahtarlama | Öne Çıkan Özellik |
|---|---|---|---|---|---|---|---|

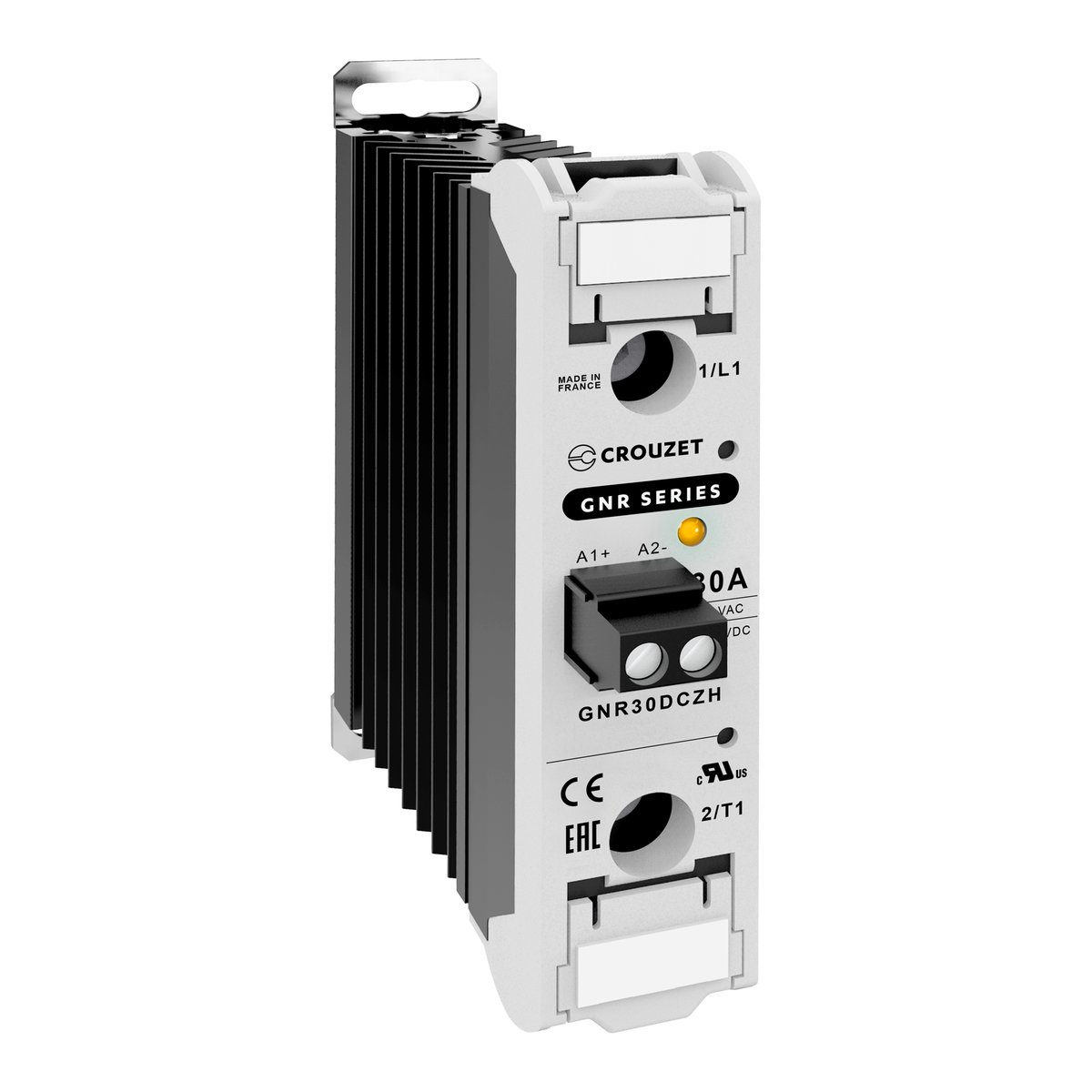

| GNR | GNR… | DIN ray (22,5 mm) | 20 A; 30 A | 24–280 V AC; 24–500 V AC; 48–660 V AC | 4–32 V DC; 80–140 V AC; 180–280 V AC | Sıfır geçiş / anlık | Entegre soğutucu; IP20 kapak; dahili aşırı gerilim koruması; LED giriş göstergesi |
| GNRD-0 | GNRD06CDL | DIN ray | 6 A | 7–36 V DC | 7–30 V DC | DC anahtarlama | DC motorlarda sık start/stop ve yön değiştirme (ileri/geri) için; soğutucu gerektirmez |
| GNRD Mini | GNRDM… | DIN ray | 4 A | 2–60 V DC | 5–30 V DC; 90–240 V AC/DC | DC anahtarlama | Kompakt DIN ray gövde; soğutucu gerektirmez; LED giriş göstergesi |
| GND | 84137…N | Panel | 10 A; 40 A | 5–60 V DC; 5–200 V DC | 4–32 V DC | DC anahtarlama | IP20 kapak; dahili aşırı gerilim koruması; LED giriş göstergesi |
| GN | 84137…N | Panel | 10 A; 25 A; 50 A; 75 A; 100 A; 125 A | 24–280 V AC; 48–660 V AC | 4–32 V DC; 18–36 V AC/DC; 20–265 V AC; 90–260 V AC | Sıfır geçiş / anlık | IP20 kapak; dahili aşırı gerilim koruması (sıfır geçiş modellerinde); LED giriş göstergesi |
| GN+ | 84138…N | Panel | 25 A; 50 A; 90 A; 125 A | 12–270 V AC; 24–500 V AC | 4–32 V DC; 20–260 V AC/DC | Özel sıfır geçiş (rezistif, endüktif ve kapasitif yükler) | Yüksek bağışıklık seviyesi; dahili aşırı gerilim koruması; entegre termal ped; IP20 kapak; LED giriş göstergesi |
| GNR+ | GNR…P | DIN ray (22,5 mm; 45 A modelde 45 mm) | 30 A; 32 A; 45 A | 24–500 V AC | 4–32 V DC; 180–280 V AC | Özel sıfır geçiş (rezistif, endüktif ve kapasitif yükler) | Entegre soğutucu; yüksek bağışıklık seviyesi; dahili aşırı gerilim koruması; IP20 kapak; LED giriş göstergesi |

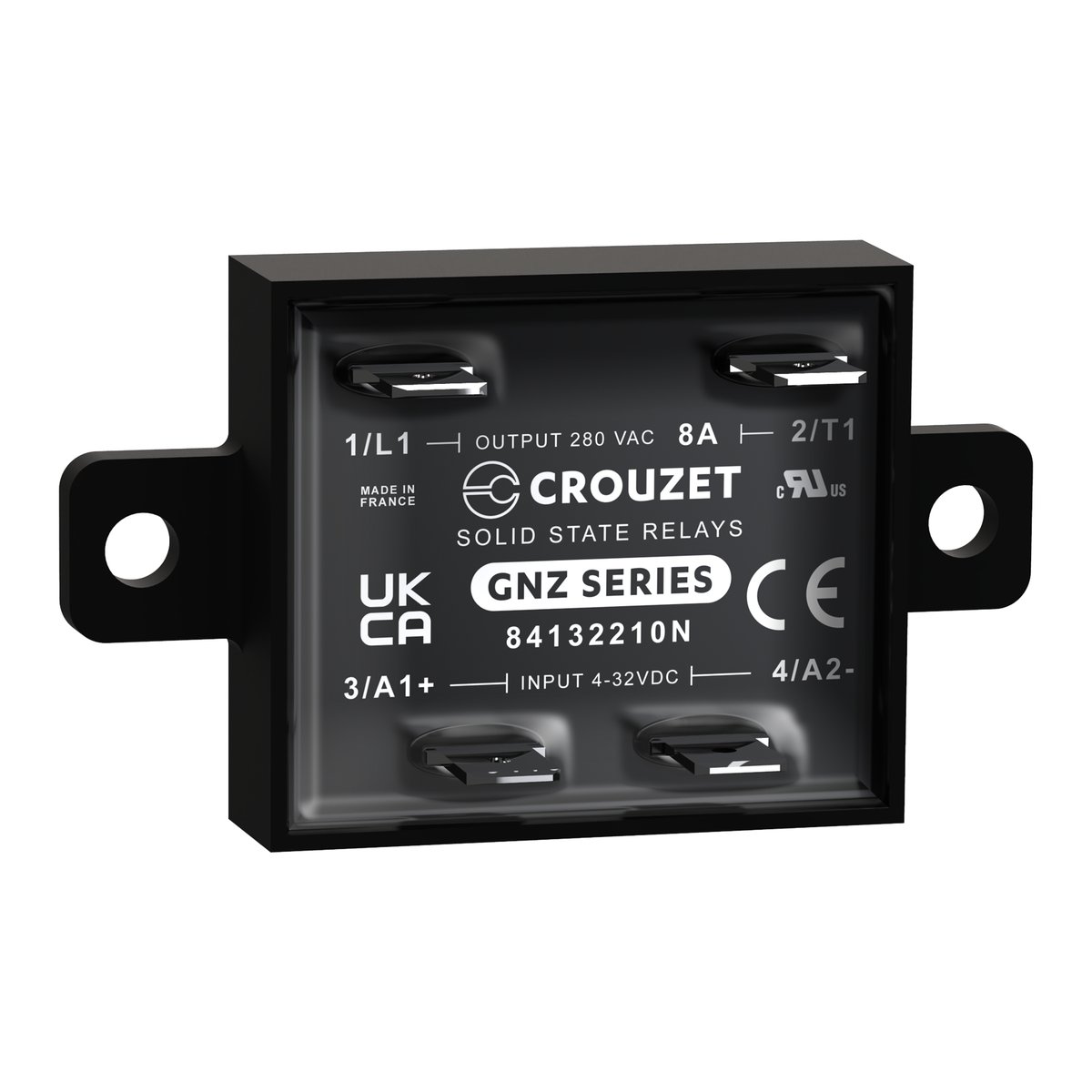

| GNZ | 84132110N; 84132210N | Panel (alçak profil) | 8 A | 24–280 V AC | 4–32 V DC | Sıfır geçiş / anlık | Faston terminaller; alçak profilli gövde |
| GN Mini | 84132010N | Panel (mini gövde) | 20 A | 24–280 V AC | 4–30 V DC | Sıfır geçiş | Faston terminaller; minyatür gövde |
| GNF | 84134017N | Panel | 25 A | 24–280 V AC | 4–30 V DC | Sıfır geçiş | Faston terminaller; LED giriş göstergesi |
| GNA | 84137…N | Panel | 25 A; 40 A; 50 A; 90 A | 24–280 V AC; 48–660 V AC | 4–32 V DC | Sıfır geçiş | Ekonomik çözüm; IP20 kapak; LED giriş göstergesi |
| GNAD | 84137…N | Panel | 10 A; 20 A; 40 A | 5–55 V DC; 5–100 V DC; 5–200 V DC | 4–32 V DC | DC anahtarlama | Ekonomik çözüm; IP20 kapak; LED giriş göstergesi |
Üç Fazlı SSR'ler
| Seri | Sipariş No | Montaj | Yük Akımı | Yük Gerilimi | Kontrol Gerilimi | Anahtarlama | Öne Çıkan Özellik |
|---|---|---|---|---|---|---|---|
| GN0 | GN0… | Panel | 25 A; 50 A | 24–510 V AC | 12–30 V DC | Özel sıfır geçiş (rezistif, endüktif ve kapasitif yükler) | Üç fazlı motorlarda start/stop ve yön değiştirme (ileri/geri); kilitleme (interlock) fonksiyonu; 2 faz anahtarlamalı; çıkış aşırı gerilim koruması |

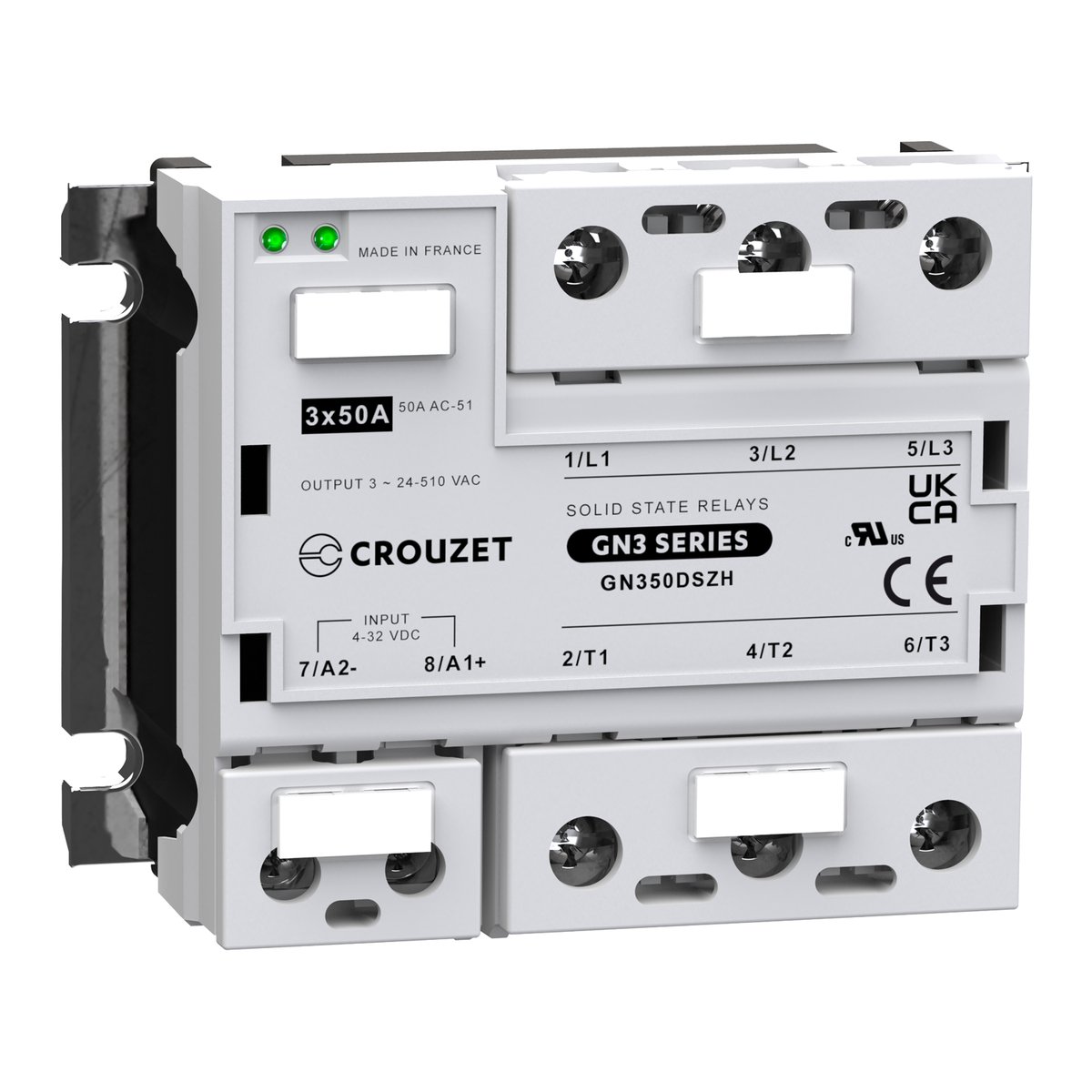

| GN3 | GN3… | Panel | 25 A; 50 A | 24–510 V AC | 4–32 V DC; 24–255 V AC/DC | Sıfır geçiş / anlık | Üç fazlı ısıtıcı ve motorlarda sık start/stop için; 3 faz anahtarlamalı; çıkış aşırı gerilim koruması |
| GNR3 | GNR25DCZH; GNR25ACZH | DIN ray | 25 A | 24–660 V AC | 4–32 V DC; 24–255 V AC/DC | Sıfır geçiş / özel sıfır geçiş | 3 faz anahtarlamalı; çıkış aşırı gerilim koruması; AC ve DC kontrol |
