Crouzet · Pnömatik
Crouzet Pnömatik Ürünler
Elektrik kaynağı gerektirmeyen basınçlı hava otomasyonu için pozisyon algılayıcılar, lojik elemanlar, zaman röleleri, basınç anahtarları ve solenoid valfler.
Öne Çıkan Özellikler
- Elektrik kaynağı olmadan, basınçlı havayla çalışan basit otomasyon sistemleri için %100 pnömatik bileşenler
- Pozisyon algılayıcılar, lojik elemanlar, zaman röleleri, hafıza modülleri, basınç/vakum anahtarları ve solenoid valflerden oluşan geniş ürün yelpazesi
- Çoğu bileşenin patlayıcı ortamlar için ATEX uyumlu versiyonu
- Modüler lojik sistem: elemanlar DIN ray, panel veya mil tipi montaj tabanlarına takılır
- Lojik elemanlarda 2–8 bar çalışma basıncı ve −5 … +50 °C çalışma sıcaklığı
- Yarı sert hortumlar için Ø 4 mm geçmeli rakor bağlantıları
- Lojik elemanlarda 10⁷ çevrimin üzerinde mekanik ömür
Sensörler ve Switch'ler

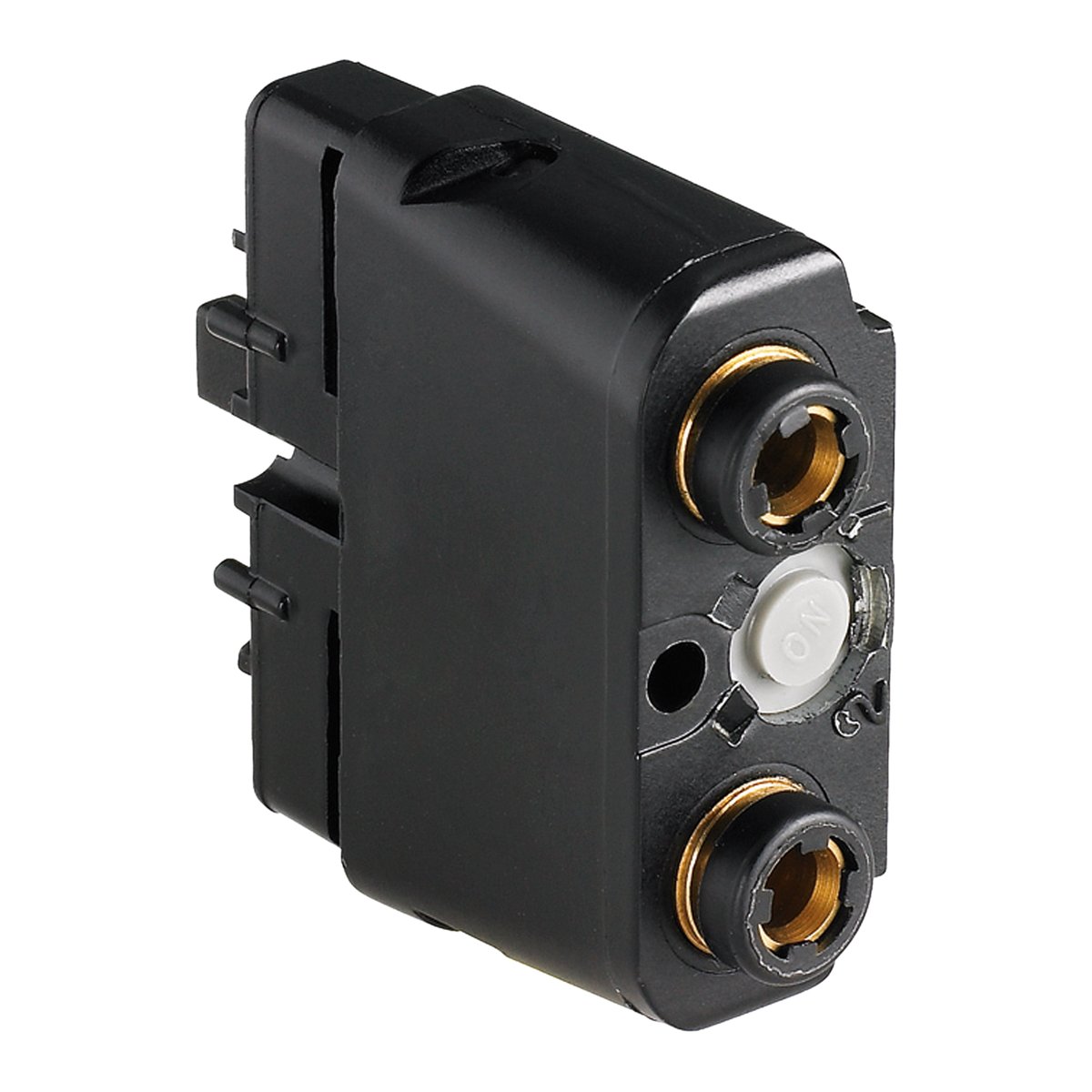

| Seri | Ürün / Fonksiyon | Çalışma Basıncı | Debi (6 bar) | Bağlantı | Çalıştırma Kuvveti |
|---|---|---|---|---|---|
| 81 280 | “Microvalve” serisi 3/2 pozisyon algılayıcı (limit valfi), yatay çıkışlı, pimli; NA veya NK | 2–8 bar | 200 Nl/dk | Ø 4 mm geçmeli rakor | 15 N |
| 81 281 | “Microvalve” serisi 3/2 pozisyon algılayıcı, dikey çıkışlı; pimli, kısa kollu, bilyalı, makaralı veya tek yönlü makaralı | 2–8 bar | 200 Nl/dk | Ø 4 mm geçmeli rakor | 15 N |
| 81 502 | Taban montajlı pnömatik çıkışlı modül: ayarlı basınç/vakum anahtarı (negatif çıkış), sinyal yükseltici ve kaçak algılayıcı rölesi (pozitif çıkış) | 2–8 bar | 170 Nl/dk (basınç ve vakum anahtarı) | Montaj tabanı üzerinden | — |
| 81 505 | Taban montajlı pnömatik çıkışlı modül: ayarlı basınç/vakum anahtarı (pozitif çıkış), sinyal yükseltici ve kaçak algılayıcı rölesi (negatif çıkış) | 2–8 bar | 170 Nl/dk (basınç ve vakum anahtarı) | Montaj tabanı üzerinden | — |
| 81 512 | Röle modülüyle kullanılan düşük kuvvetli, dişli gövdeli pozisyon algılayıcı; bilyalı veya telli | Röle modülünden beslenir | — | Ø 4 mm geçmeli rakor | 0,8 N (bilyalı) / 0,025 N (telli) |
| 89 543 | Ø 22 mm manuel kumanda elemanları için 3/2 kontak bloklu valf; NA veya NK, tekli ya da adaptörlü kit (NK + NA, NK + NK) | 0–8 bar | 112 Nl/dk | Ø 4 mm geçmeli rakor veya G 1/8 | 12,6 N |
| 81 737 | “Microvalve” serisi, Ø 16 mm dişli gövdeli pimli 3/2 pozisyon algılayıcı; NK | 2–8 bar | 200 Nl/dk | Ø 4 mm geçmeli rakor | 25 N |

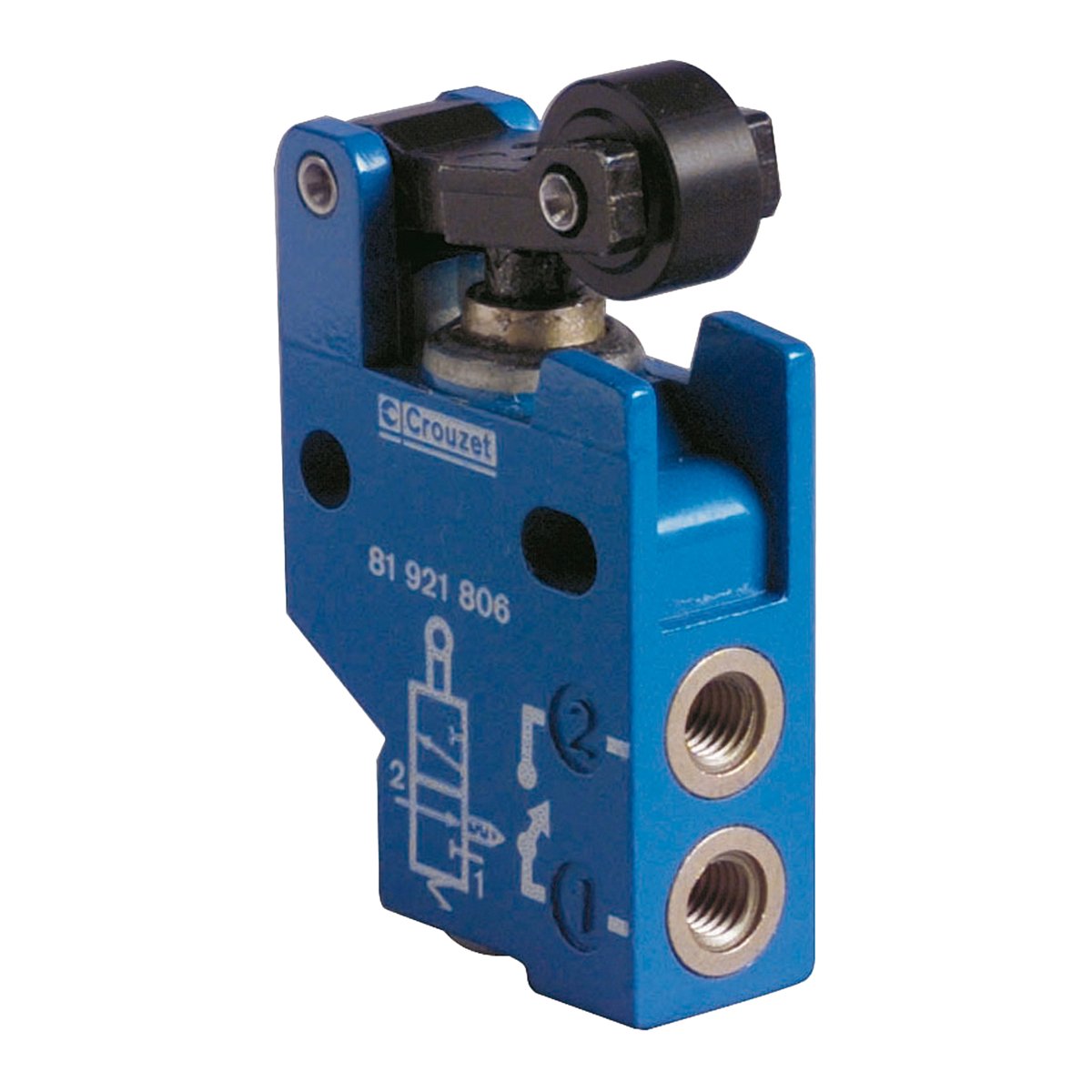

| 81 921 | “Miniature” serisi tam metal 3/2 pozisyon algılayıcı; pimli, makaralı kollu veya tek yönlü makaralı; NA veya NK | 0,1–8 bar | 200 Nl/dk | Ø 4 mm veya Ø 6 mm geçmeli rakor | 18 N (ayarlı stop tipi 81 921 505: 21 N) |
| 81 922 | “Compact” serisi tam metal 3/2 pozisyon algılayıcı; makaralı pimli veya döner başlıklı; NK | 0,1–8 bar | 200 Nl/dk | Ø 4 mm geçmeli rakor veya G 1/8 | 2,5 daN |
| 81 923 | “Ayarlı stop” serisi dişli gövdeli pimli 3/2 pozisyon algılayıcı; NK | 0,1–8 bar | 130 Nl/dk | 2,7 × 4 mm hortum için rakor ucu | 16 N |
Hava Akış Elemanları
| Seri | Ürün / Fonksiyon | Debi | Orifis Çapı | Çalışma Basıncı | Bağlantı |
|---|---|---|---|---|---|
| 81 525 | Tek yönlü ayarlı akış kısıcı (hava akış regülatörü) | 30 Nl/dk (serbest akış) | 0–0,5 mm | 1–8 bar | Taban montajı |
| 81 526 | Tek yönlü ayarlı akış kısıcı (hava akış regülatörü) | 200 Nl/dk (serbest akış) | 0–1,7 mm | 1–8 bar | Taban montajı |
| 81 527 | Mini basınç regülatörü; çıkış basıncı 0,1–8 bar ayarlı | 200 Nl/dk (6 bar) | — | 2–8 bar | Taban montajı |
| 81 529 | Sabit orifisli hava akış regülatörü (kısıcı); 81 529 901: çek valf | 0,08–2,80 Nm³/h (4 bar, orifise göre); çek valf: 200 Nl/dk (6 bar) | Ø 0,25–1 mm | 1–8 bar (çek valf: 2–8 bar) | Ø 4 mm geçmeli rakor |
Montaj Tabanları
| Seri | Ürün / Fonksiyon | Montaj | Bağlantı | Çalışma Sıcaklığı |
|---|---|---|---|---|
| 81 531 | Arkadan bağlantılı montaj tabanı (en çok iki eleman için) | Ø 8 mm mil üzerine klipsli | Ø 4 mm geçmeli rakor | −5 … +50 °C |
| 81 532 | Tekli / uç taban (81 532 104), yan yana eklenebilir taban (81 532 102) ve arkadan bağlantılı panel tabanı (81 532 001) | 35 mm DIN ray veya 2 × M4 vida ile panel | Ø 4 mm geçmeli rakor (DIN ray tipinde döndürülebilir) | −5 … +50 °C |
| 81 536 | 13 çıkışlı besleme manifoldu | Ø 8 mm mil üzerine | 13 × Ø 4 mm çıkış, Ø 8 mm giriş (geçmeli rakor) | −5 … +50 °C |
Pnömatik Zaman Röleleri
| Seri | Ürün / Fonksiyon | Zaman / Frekans Aralığı | Çalışma Basıncı | Debi (6 bar) | Montaj |
|---|---|---|---|---|---|
| 79 451 | Zaman ayar düğmesi (zaman röleleri için panel montaj aksesuarı) | 0,1–15 s ve 0,1–30 s zaman röleleri, darbe ve frekans üreteçleri için modeller | — | — | Panel (Ø 10,5 mm delik) |

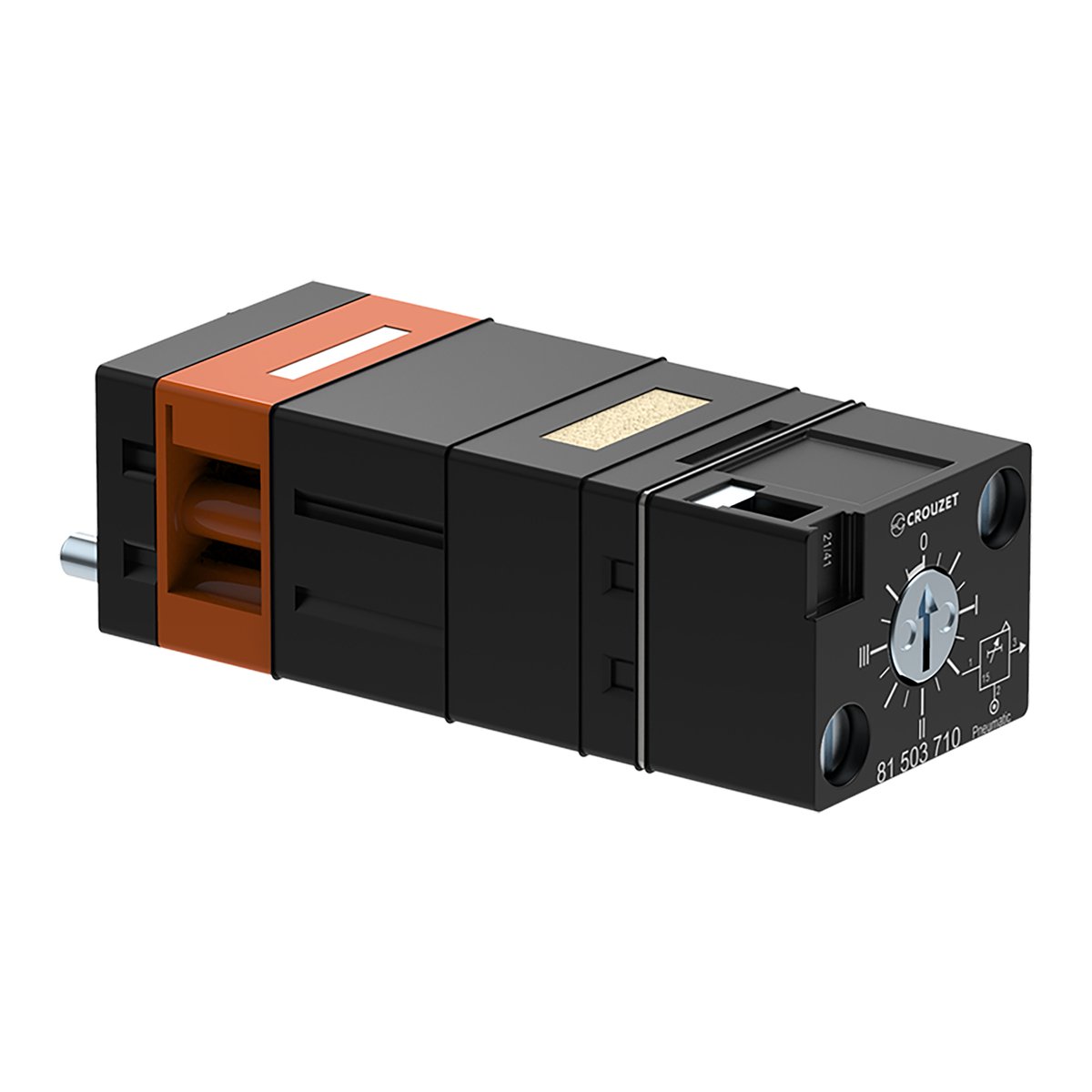

| 81 503 | Pozitif çıkışlı (çekmede gecikmeli) zaman rölesi | 0,4 s sabit; 0,1–15 s, 0,1–30 s veya 0,1–60 s ayarlı | 2–8 bar | 170 Nl/dk | Taban montajı |
| 81 506 | Negatif çıkışlı zaman rölesi; frekans üreteci | 0,1–15 s, 0,1–30 s veya 0,1–60 s ayarlı; 0,02–8 Hz veya 0,02–14 Hz | 2–8 bar | 170 Nl/dk | Taban montajı |
| 81 507 | Darbe üreteci | 0,4 s sabit veya 0,1–30 s ayarlı | 2–8 bar | 170 Nl/dk | Taban montajı |
Hafıza Modülleri
| Seri | Ürün / Fonksiyon | Çalışma Basıncı | Debi (6 bar) | Min. Pilot Basıncı | Montaj / Bağlantı |
|---|---|---|---|---|---|
| 81 523 | Bistabil hafıza elemanı (4/2 valf fonksiyonu), basınç göstergeli; manuel kumandalı seçenek | 2–8 bar | 200 Nl/dk | 2,5 bar | 81 542 tabanı üzerine |
| 81 542 | Hafıza elemanı montaj tabanı (81 523 için) | — | — | — | 35 mm DIN ray; Ø 4 mm döndürülebilir geçmeli rakor |
Basınç Algılama
| Seri | Ürün / Fonksiyon | Anahtarlama Basıncı | Elektrik Çıkışı | Bağlantı / Montaj | Koruma Sınıfı |
|---|---|---|---|---|---|
| 81 509 | Elektrik çıkışlı basınç anahtarı (sabit eşikli); manuel kumandalı seçenek | Devreye girme 1,4 ± 0,5 bar; bırakma 0,6 ± 0,2 bar | Mikro switch kontağı, 5 A / 220–230 V | Montaj tabanı üzerinden | IP54 |

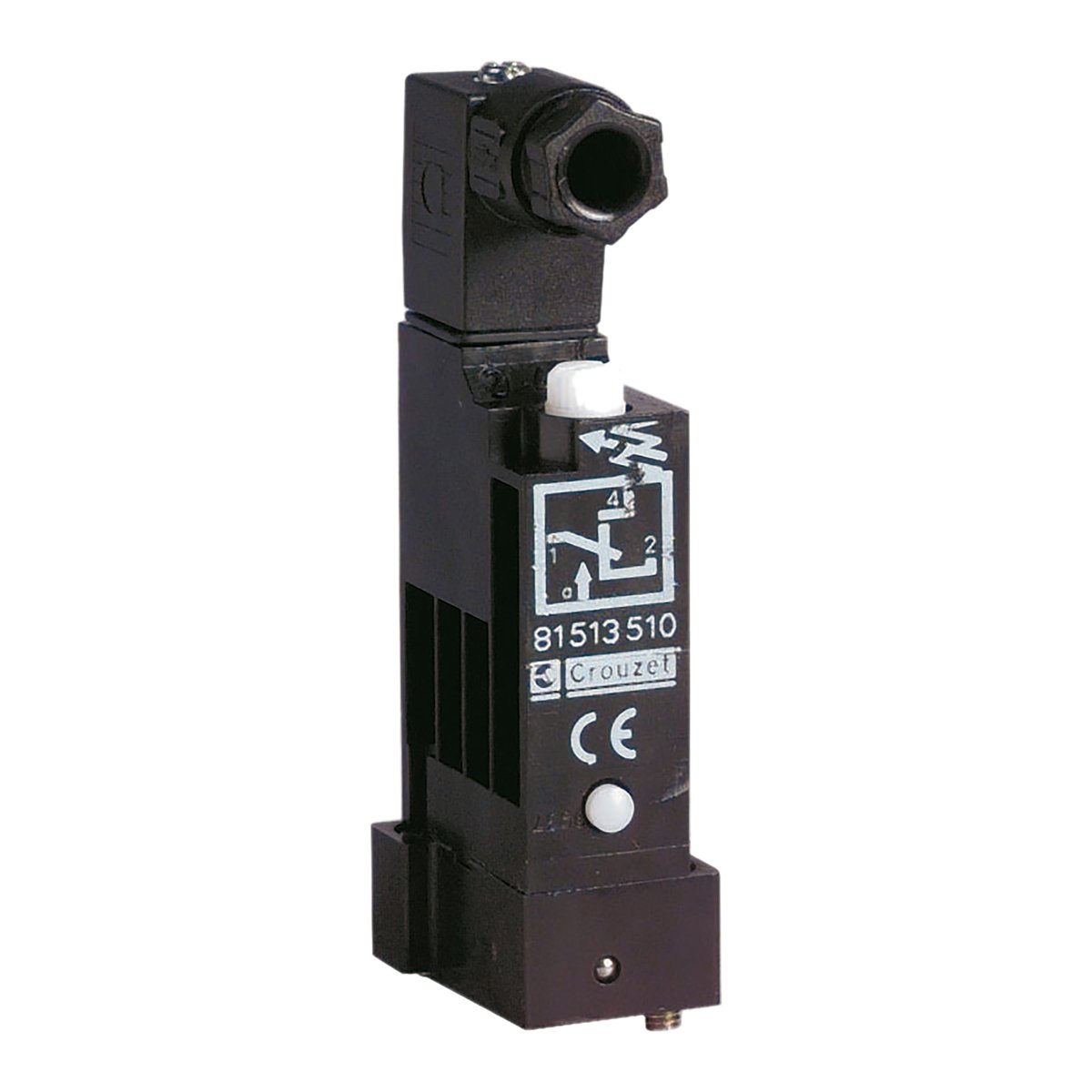

| 81 513 | Elektrik çıkışlı ayarlı basınç ve vakum anahtarı; manuel kumandalı seçenek | Basınç 2–8 bar; alçak basınç 0,3–1,2 bar; vakum −0,3 … −0,8 bar (taban tipi −0,3 … −0,9 bar) | Mikro switch kontağı, 5 A / 220–230 V | Ø 4 mm geçmeli rakor veya 1/8 BSP; DIN ray, taban veya panel montajı | IP20 (DIN ray tipi) / IP54 |
Kontak Bloklu Valfler
| Seri | Ürün / Fonksiyon | Çalışma Basıncı | Debi (6 bar) | Bağlantı | Kumanda Kuvveti |
|---|---|---|---|---|---|
| 89 543 | Ø 22 mm manuel kumanda elemanları için 3/2 kontak bloklu valf; NA veya NK, tekli ya da adaptörlü kit (NK + NA, NK + NK) | 0–8 bar | 112 Nl/dk | Ø 4 mm geçmeli rakor veya G 1/8 | 12,6 N |
Pnömatik Yaklaşım Sensörleri
| Seri | Ürün / Fonksiyon | Algılama Mesafesi | Besleme Basıncı | Min. Çıkış Basıncı | Bağlantı |
|---|---|---|---|---|---|
| 81 372 | Hava bariyeri tipi (aralıklı) pnömatik algılayıcı; hareketli parçasız | 18 mm (81 372 201) / 100 mm (81 372 401) | 0,5–2,5 bar | 5 mbar | 2,7 × 4 mm hortum için rakor ucu |
Solenoid Valfler
| Seri | Ürün / Fonksiyon | Çalışma Basıncı | Debi (6 bar) | Bağlantı / Montaj | Besleme Gerilimi |
|---|---|---|---|---|---|
| 81 516 | 35 mm genişlikte 4/2 valf modülü (monostabil veya bistabil); pnömatik pilot, solenoid konnektörü ve kör plaka aksesuarları | 3,5–8 bar (monostabil) / 2–8 bar (bistabil) | 300 Nl/dk (Ø 4 mm taban) / 400 Nl/dk (Ø 6 mm taban) | 81 517 tabanı üzerine | — |
| 81 517 | 35 mm valf modülleri için montaj tabanı (1 adet 35 mm bistabil 4/2 modül veya 2 adet 17,5 mm modül) | — | — | Ø 4 mm veya Ø 6 mm geçmeli rakor; 35 mm DIN ray | — |

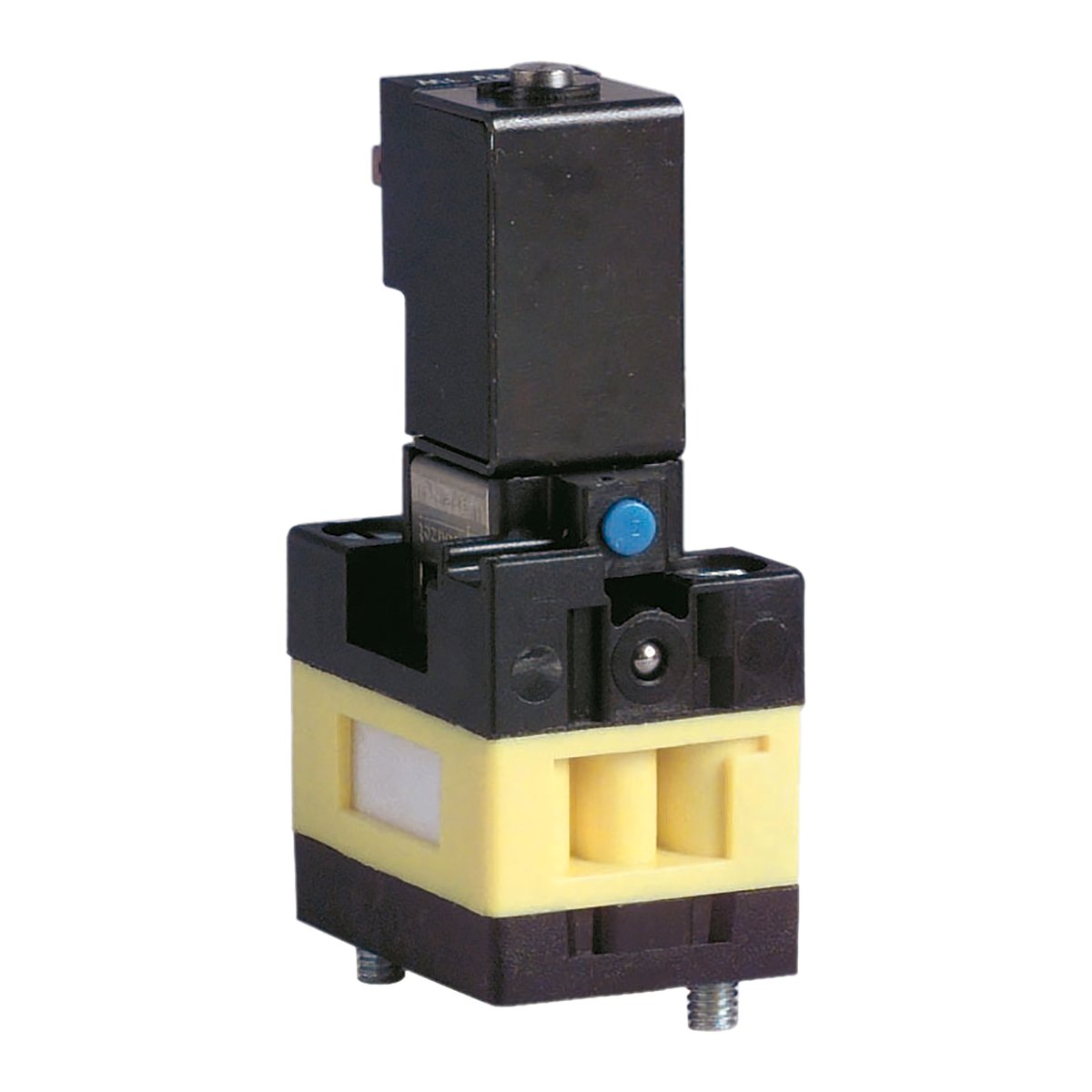

| 81 519 | Minyatür 3/2 NK solenoid valf (15 × 15 mm CNOMO bağlantı yüzeyi), manuel kumandalı seçenekler; taban montajlı 3/2 NK solenoid valf (81 519 7xx) | 1–8 bar (taban montajlı tip: 2–8 bar) | 12 Nl/dk (AC) / 25 Nl/dk (DC); taban montajlı tip 170 Nl/dk | Taban veya CNOMO bağlantı yüzeyi; 81 516 082 konnektörü ile IP65 | 24 V DC (1 W); 24, 48, 110 veya 220–230 V AC 50/60 Hz (2,5 VA) |
| 81 537 | Egzoz susturucusu | — | — | Ø 6 mm geçmeli | — |
Lojik Elemanlar
| Seri | Ürün / Fonksiyon | Çalışma Basıncı | Debi (6 bar) | Orifis Çapı | Bağlantı |
|---|---|---|---|---|---|
| 81 501 | EVET (YES) lojik elemanı; sarı | 2–8 bar | 170 Nl/dk | 2,7 mm | Taban montajı |
| 81 503 | Eşikli EVET (YES) lojik elemanı; turuncu | 2–8 bar | 170 Nl/dk | 2,7 mm | Taban montajı |
| 81 504 | DEĞİL (NOT) lojik elemanı; açık gri | 2–8 bar | 170 Nl/dk | 2,7 mm | Taban montajı |
| 81 506 | Eşikli DEĞİL (NOT) lojik elemanı; koyu gri | 2–8 bar | 170 Nl/dk | 2,7 mm | Taban montajı |
| 81 521 | VEYA (OR) lojik elemanı; mavi | 2–8 bar | 170 Nl/dk | 2,7 mm | Taban montajı |
| 81 522 | VE (AND) lojik elemanı; yeşil | 2–8 bar | 170 Nl/dk | 2,7 mm | Taban montajı |
| 81 540 | VEYA (OR) lojik elemanı, hat tipi; mavi | 2–8 bar | 170 Nl/dk (Ø 4 mm) / 200 Nl/dk (Ø 6 mm) | 2,7 mm / 4 mm | Ø 4 mm veya Ø 6 mm geçmeli rakor |
| 81 541 | VE (AND) lojik elemanı, hat tipi; yeşil | 2–8 bar | 150 Nl/dk (Ø 4 mm) / 200 Nl/dk (Ø 6 mm) | 2,7 mm / 4 mm | Ø 4 mm veya Ø 6 mm geçmeli rakor |
