Coolmay M300 Serisi PLC
M300
EtherCAT, CANopen ve EtherNet/IP opsiyonlu, ince gövdeli yüksek hızlı PLC.
Öne Çıkan Özellikler
- 32 bit CPU + ASIC çift işlemci mimarisi; 0,24 μs temel komut hızı
- 12 dijital giriş / 12 transistör çıkış (nokta başına 0,5 A)
- Yüksek hızlı sayıcı: tek faz 8 kanal 100 kHz veya AB faz 3 kanal 100 kHz
- 8 eksen darbe çıkışı: Y0-Y5 200 kHz, Y6-Y7 100 kHz
- Elektronik dişli, interpolasyon, G-kod ve elektronik el çarkı fonksiyonları
- 1 × RS485 + 1 × RS232 seri port, USB Type-C programlama portu
- M302: opsiyonel CANopen, MODBUS TCP & EtherNet/IP veya EtherCAT genişleme kartları
- 31 modüle kadar genişleme, en fazla 520 I/O noktası
- 24 V DC besleme, 35 mm DIN ray montajı; −10 … +55 °C çalışma sıcaklığı
- Programlama: Coolmay VTool Pro veya GX Works2
Model Seçenekleri
Farklı I/O konfigürasyonlarına sahip model kodları
| Model | Gövde Ölçüsü (mm) | Genişleme Kartı Yuvası |
|---|---|---|
| M301 | 100×83×24 | Yok |
| M302 | 100×83×40 | 2 yuva (CANopen / MODBUS TCP & EtherNet/IP / EtherCAT) |

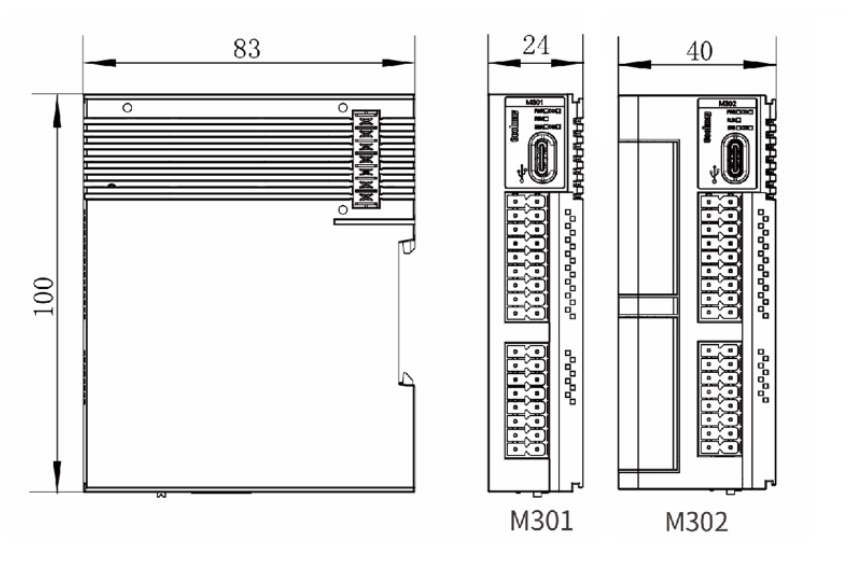

Montaj Ölçüleri

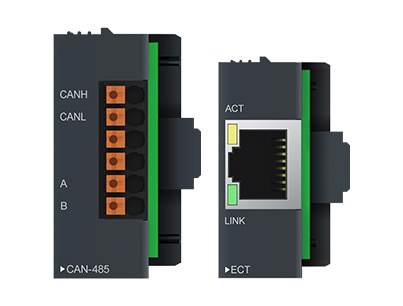

Genişleme Kartları (M302)
| Model | Fonksiyon |
|---|---|
| ME-4EX | 4 dijital giriş |
| ME-4EYT | 4 dijital çıkış (transistör) |
| ME-CAN-485 | 1 kanal CANopen + 1 kanal RS485 |
| ME-NET | 1 Ethernet portu (MODBUS TCP & EtherNet/IP) |
| ME-ECT | 1 kanal EtherCAT |
| ME-NTC-ECT | 1 Ethernet portu + 1 kanal EtherCAT |

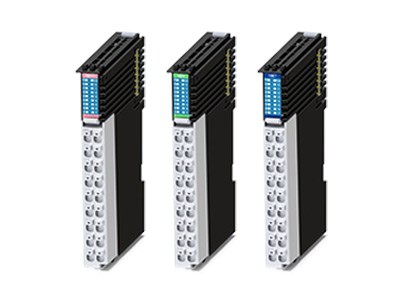

ML20 Dijital I/O Modülleri
| Model | Kanal | Tip | Yük |
|---|---|---|---|
| ML20-16EX | 16 dijital giriş | NPN / PNP giriş | — |
| ML20-16EYT | 16 dijital çıkış | NPN transistör çıkış | 0,5 A/nokta, 4 A/modül |
| ML20-16EYP | 16 dijital çıkış | MOSFET PNP çıkış | 0,5 A/nokta, 4 A/modül |
| ML20-16ET | 8 giriş + 8 çıkış | NPN giriş, NPN transistör çıkış | 0,5 A/nokta, 2 A/modül |

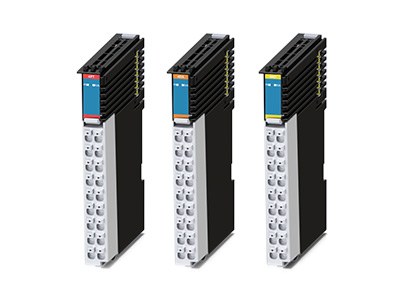

ML20 Analog ve Sıcaklık Modülleri
| Model | Kanal | Sinyal / Sensör | Çözünürlük |
|---|---|---|---|
| ML20-4AD | 4 analog giriş | 0-20 mA / 4-20 mA ve 0-10 V | 16 bit |
| ML20-4DA | 4 analog çıkış | 0-20 mA / 4-20 mA ve 0-10 V | 16 bit |
| ML20-4TC | 4 termokupl girişi | J, K, S, T, E tipi | 24 bit (0,1 °C) |
| ML20-4PT | 4 RTD girişi | PT100, PT1000 (−200 … +500 °C) | 24 bit (0,1 °C) |
